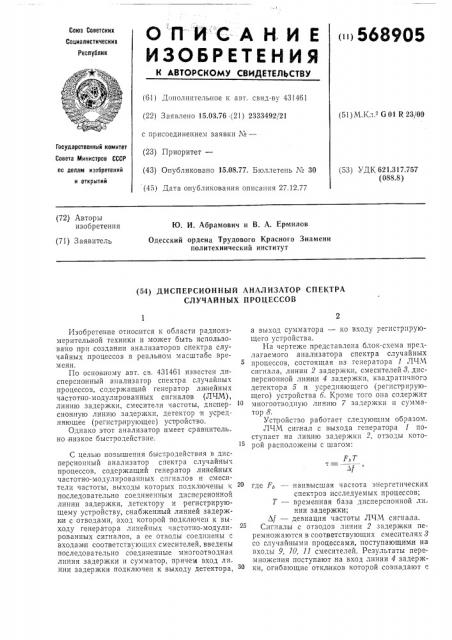

ОПИСАН-И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (ii) 568905

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву 431461 (22) Заявлено 15.03.76 (21) 2333492/21 с присоединением заявки М— (23) Приоритет— (43) Опубликовано 15,08.77. Бюллетень М 30 (45) Дата опубликования описапия 27.12.77 (51) М.Кл. 6 01 R 23/00

Государственный комитет

Совета Министров СССР пс делам изобретений и открытий (53) УДК 621.317.757 (088.8) (72) Авторы изобретения

1О. И. Абрамович и В, A. Ермилов

Одесский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) ДИСПЕРСИОННЫЙ АНАЛИЗАТОР СПЕКТРА

СЛУЧАЙНЫХ ПРОЦЕССОВ

Изобретение относится к области радиоизмерительной техники и может быть использовано п ри создании анализаторов спектра случайных, процессов в реальном масштабе времени.

По основному авт. св. 4314б1 известен дисперсионный анализатор спектра случайных процессов, содержащий генератор линейных частотно-модулированных сигналов (ЛЧМ), линию задержки, смесители частоты, дисперсионную линию задержки, детектор и усредияющее (регистрирующее) устройство.

Однако этот анализатор имеет сравнитель но низкое быстродействие.

С целью повышения быстродействия в дисперсчонный анализатор спектра случайных процессов, содержащий генератор линейных частотно-модулированных сигналов и смесители частоты, выходы которых подключены к последовательно соединенным дисперсионной линии задержки, детектору и регистрирующему устройству, снабженный линией задержки с отводами, вход которой подключен к Bbl. ходу генератора линейных частотно-модулированных сигналов, а ее отводы соединечы с входами соответствующих смесителей, введены последовательно соединенные многоотводная линия задержки и сумматор, причем вход ли нии задержки подключен к выходу детектора, а выход сумматора — ко входу регистрирующего устройства.

На чертеже представлена блок-схема предлагаемого анализатора спектра случайных процессов, состоящая из генератора 1 ЛЧМ сигнала, линии 2 задержки, смесителей 8, дисперсионной линии 4 задержки, квадратичного детектора 5 и усредняющего (регистрирующего) устройства 6. Кроме того она содержит многоотводную линию 7 задержки и сумматор 8.

Устройство работает следующим образом.

ЛЧМ сигнал с выхода генератора 1 поступает на линию задержки 2, отзоды которой расположены с шагом: где F> — наивысшая частота энергетических спектров исследуемых процессов;

Т вЂ” временная база дисперсионной ли нии задержки;

Af — девиация частоты ЛЧМ сигнала.

Сигналы с отводов линии 2 задержки перемножаются в соответствующих смесителях 8 со случайными процессами, поступающими на входы 9, 10, 11 смесителей. Результаты пере.множения поступают,на вход линии 4 задержки, огибающие откликов которой совпадают с

568905

Формула изобретения

Составитель Г. Кутний

Текред И. Карандашова

Редактор Н. Каменская

Корректор В. Гутман

Заказ 575/1708 Изд. ¹ 584 Тираж 1109 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» мгновенными спектрами стационарных случайных Illpоцессов и смещены один относительно другого. Огибающие откликов, выделенные детектором б, поступают на линию 7 задержки и далее с отводов линии, расположенных с шагом т = F> Т Л, на вход сумматора 8, где производится накопление откликов. Результат накопления поступает на устройство б, позволяющее на|блюдать в результате усреднения по ансамблю реализаций энергети ческие спектры случайных .процессов.

Дисперсионный анализатор спектра случайных процессов по авт. св. 431461, о тл ич а ю шийся тем, что, с целью повышения быстродействия, в .него введены последовательно соединенные многоотводная линия заде ржки и сумматор, причем вход линии задержки подключен к выходу детектора, а вы10 ход сумматора — ко входу регистрирующего устройства.
