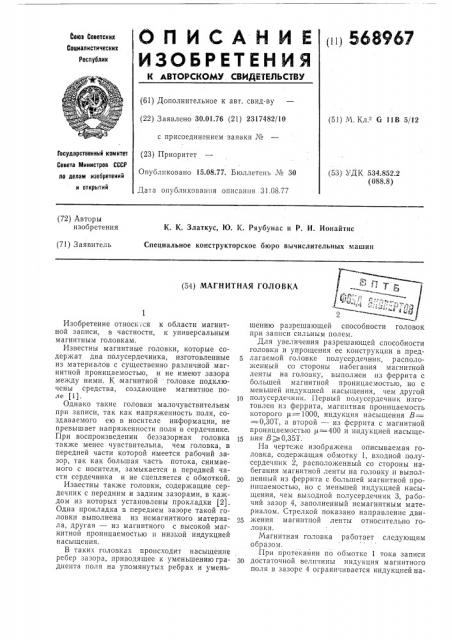

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ пц 568967

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.01.76 (21) 2317482/10 (51) М. Кл G 11В 5/12 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.08,77. Бюллетень № 30

Дата опубликования описания 31.08.77 (53) УДК 534.852.2 (088.8) (72) Авторы изобретения

К. К. Златкус, Ю. К. Ряубунас и Р, И. Ионайтис

Специальное конструкторское бюро вычислительных машин (71) Заявитель (54) МАГНИТНАЯ ГОЛОВКА

Изобретение относи "ся к области магнитной записи, в частности, к универсальным магнитным головкам.

Известны магнитные головки, которые содержат два полусердечника, изготовленные из материалов с существенно различной магнитной проницаемостью, и не имеют зазора между ними. К,магнитной головке подключены средства, создающие магнитное поле (1).

Однако такие головки малочувствительны при записи, так как напряженность поля, создаваемого ею в носителе информации, не превышает напряженности поля в сердечнике.

При воспроизведении беззазорная головка также менее чувствительна, чем головка, в передней части которой имеется рабочий зазор, так как большая часть потока, снимаемого с носителя, замыкается в передней части сердечника и не сцепляется с обмоткой.

Известны также головки, содержащие сердечник с передним и задним зазорами, в каждом из которых установлены прокладки (2).

Одна прокладка в переднем зазоре такой головки выполнена из немагнитного материала, другая — из магнитного с высокой магнитной проницаемостью и низкой индукцией насыщения.

В таких головках происходит насыщение ребер зазора, приводящее к уменьшению градиента поля на упомянутых ребрах и уменьшению разрешающей способности головок при записи сильным полем.

Для увеличения разрешающей способности головки и упрощения ее конструкции в предлагаемой головке полусердечник, расположенный со стороны набегания магнитной ленты на головку, выполнен из феррита с большей магнитной проницаемостью, но с меньшей индукцией насыщения, чем другой

1ð полусердечник. Первый полусердечник изготовлен из феррита, магнитная проницаемость которого @=1000, индукция насыщения В=

=0,30T, а второй — из феррнта с магнитной проницаемостью ц=400 и индукцией насыще15 ния В)0,35l.

На чертеже изображена описываемая головка, содержащая обмотку 1, входной полусердечник 2, расположенный со стороны набегания магнитной ленты на головку и выполненный из феррита с большей магнитной пронпцаемостью, но с меньшей индукцией насыщения, чем выходной полусердечник 3, рабочий зазор 4, заполненный немагнитным материалом. Стрелкой показано направление движения магнитной ленты относительно головки.

Магнитная головка работает следующим образом.

При протекании по обмотке 1 тока записи

30 достаточной величины индукция магнитного поля в зазоре 4 ограничивается индукцией на568967

Составитель В. Тюльпин

Техред М. Семенов

Корректор О, Тюрина

Редактор С. Хейфиц

Заказ 1932/3 Изд. Хз 697 Тираж 738 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 сыщения входного полюса полусердечника 2, что исключает насыщение полюса полусердечника 3. При дальнейшем увеличении тока записи происходит насыщение полюса полусердечника 2 в непосредственной близости к зазору, что приводит к увеличению эффективной ширины зазора в сторону входного полусердечника 2. Так как полюс выходного полусердечника 3 при этом не насыщается, то градиент поля у его ребра не уменьшается.

Практически не меняется и место критической зоны перемагничивания магнитного слоя магнитной ленты. Но из-за увеличения эффективной ширины зазора напряженность поля в ленте растет и приближается к величине напряженности поля в самом зазоре.

Исключение насыщения полюса выходного полусердечника позволяет уменьшить геометрическую ширину рабочего зазора без потери эффективности при записи, что приводит к улучшению разрешающей способности головки и допустимой плотности записи.

Формула изобретения

1. Магнитная головка, содержащая два полусердечника со скошенными полюсами, 4 выполненные из материала с высокой магнитной проницаемостью, немагнитную прокладку в рабочем зазоре и обмотки возбуждения, о тл и ч а ю щ а я с я тем, что, с целью увеличе5 ния разрешающей способности головки и упрощения ее конструкции, полусердечник, расположенный со стороны набегания магнитной ленты на головку, выполнен из феррита с большей магнитной проницаемостью, но с

10 меньшей индукцией насыщения, чем другой полусердечник.

2. Головка по п. 1, отличающаяся тем, что полусердечник, расположенный со стороны набегания магнитной ленты, выполнен из

15 феррита, магнитная . проницаемость которого ц=1000, индукция насыщения В=О,ЗОТ, а другой — из феррита с магнитной проницаемостью @=400 и индукцией насыщения В)

) 0,35Т.

0 Источники информации, принятые во .внимание при экспертизе

1. Патент США № 3480935, кл. 340 †1.1, опубл. 25.11.69, 2. Авторокое свидетельство СССР № 290309, 25 кл. G 11В 5/26, 1970 (прототип).
