Реферат



Союз Советских

Социалистических

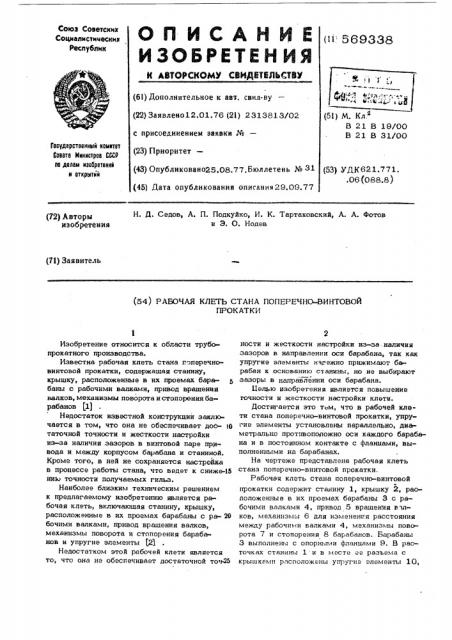

Республик (11. 569338 (6!) Дополнительное к авт. свил-ву (22) Заявлено12.01.76 (2l } 2313813/02 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано26,08.77.Бюллетень М 31 (45) Дата опубликования описания 29.09.77 (51) М. Кл.

В 21 В 19/00

В 21 В 31/00

Гооудерстеенний ноинтет

Совете Мнннотров CON во делан нзооретеннй и открытий (53) УДК621,771. .06 (088.8) Н. Д. Седов, А. П. Подкуйко, И. К. Тартаковский, А. А. Фотов и З. О. Нодев (72) Авторы изобретения (71) Заявитель (54) РАБОЧАЯ КЛЕТЬ СТАНА ПОПЕРЕЧНО-ВИНТОВОЙ

ПРОКАТКИ

Изобретение относится к области трубопрокатного производства, Известна рабочая клеть стана гоперечновинтовой прокатки, содержащая станину, крышку, расположенные в их проемах барабаны с рабочими валками, привод врашения валков, механизмы поворота и стопорения барабанов (1)

Недостаток известной конструкции заключается в том, что она не обеспечивает доо- tp таточной точности и жесткости настройки из-за наличия зазоров в винтовой паре привода и между корпусом барабана и станиной.

Кроме того, в ней не сохраняется настройка в процессе работы стана, что ведет к сниже-15 нию точности получаемых гильз.

Наиболее близким техническим решением к предлагаемому изобретению является рабочая клеть, включающая станину, крышку, расположенные в их проемах барабаны с ра- 20 бочими валками, привод врашения валков, механизмы поворота и стопорения барабанов и упругие элементы $2j

Недостатком этой рабочей клети является то, что она не обеспечивает достаточной точ4 ности и жесткости настройки из-эа наличия зазоров в направлении оси барабана, так как упругие элементы надежно прижимают барабан к основанию станины, но не выбирают зазоры в налравлении оси барабана.

Белью изобретения является повышение точности и жесткости настройки клети.

Достигается это т м, что в рабочей клети стана поперечно-винтовой прокатки, упругие элементы установлены параллельно, диаметрально противоположно оси каждого барабана и в постоянном контакте с фланцами, выполненными на барабанах.

На чертеже представлена рабочая клеть стана поперечно-винтовой прокатки, Рабочая клеть стана поперечно-винтовой прокатки содержит станину 1, крышку 2, расположенные в их проемах барабаны 3 с рабочими валками 4, привод 5 вращения в лков, механизмы 6 для изменения расстояния между рабочими валками 4, механизмы поворота 7 и стопорения 8 барабанов. Барабаны

Э выполнены с опорными фланцами 9. В расточках стани п 1 и в месте ее разъема с крышками расположены упругие элементы 10, 569.338 например гидроцилиндры, которые установл ны параллельно, диаметрально противополож w оси каждого барабана и находятся в пост янном контакте с фланцами 9. Иля удержания прокатываемой трубы на оси прокатки служат направляющие 11.

Установка требуемого расстояния между валками 4 производится от механизмов 6 изменения расстояния между рабочими валками, при этом упругие элементы 10, оси которых лежат в одной плоскости с осями

Ф барабанов 3, находясь в постоянном контакте с опорными фпанцами 9 барабанов, поджимаю последние к станине, ликвидируя тем самым зазоры вовсехсоеднненияхсистемы-барабан с l5 валком-винтовая пара - станина нв только во время начальной настройки, но и в процессе прокатки. . Таким образом, рабочая клеть стана попвречно-винтовой прокатки нозволявт повысить точность и жесткость настройки клети, устрагить динамику системы, снизить износ поверхностей рабочих гаек и нажимных ви +тов, а также повысить точность получаемых труб.

Формула иэобр ет ения

Рабочая клеть стана поперечно-винтовой прокатки, включающая станину, крышку, расположенные в их проемах барабаны с рабочими валками, привод вращения валков, механизмы поворота и стопорения барабанов и упругие элементы, о т л и ч а ю щ а a—

С Я ТЕМ ЧТО С ЦВЛЬЮ ПОВЫШЕНИЯ ТОЧНОСТИ и жесткости настройки. клети, упругие элементы установлены параллельно, диаметраль но противоположно оси каждого барабана и в постоянном -контакте с фланцами, выполнен ными на барабанах.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Ж 262058, кл. В 21 В 19/00, 1970.

2. Авторское свидетельство СССР

¹ 450605, кл. В 21 В 19/00, 1973.
