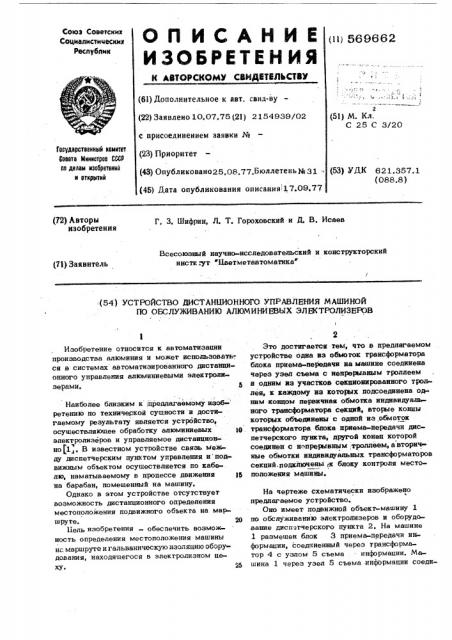

О П И С А Н И Е (11) 669662

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДВТВЛЬСТ®У (6l) Дополнительное к авт. саид-ву (22) Заявлено 10.07.75 (21) 2154939/02 с присоединением заявки № (23) Приоритет г (51) М. Кл

С 25 С 3/20

Гаоудоратвеииый комитет

Совета Министров СИР аа делам изооретвиий и открытий (43) Опублнковано25.08.77.Бюллетень Ие 31 - (53) УДК 621.357.1 (088.8) (45) Дата опубликования описания 17.09.77 (72) Авторы изобретения

Г. 3, Шифрин, Л. Т, Гороховский и Д, В. Исаев

Всесоюзный научно-исследовательский и конструкторский инстк гут Бветметавтоматика" (71) Заявитель

:(54) УСТРОЙСТВО ДИСТАНЦИОННОГО. УПРАВЛЕНИЯ МАШИНОЙ

ПО ОБСЛУЖИВАНИЮ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРЭВ

Изобретение относится к автоматизации производства алюминия и может испольэовать; ся в системах автоматизированного дистанционного управления алюминиевыми электролизе рами. 5

Наиболее близким к;предлагаемому изоб- ретению по технической сущности и достигаеМоМу результату является устройство, осуществляющее обработку алюминиевых электропиэеров и управляемое дистанционч но 1 . В известном устройстве связь между диспетчерским пунктом управления и подвижным объектом осуществляется по кабелю, наматываемому в процессе движения на барабан, помещенный на машину.

Однако в этом устройстве отсутствует возможность дистанционного определения местоположения подвижного объекта на маршруте. 20

Цепь изобретения — обеспечить возможность определения местоположения машины нс маршруте и гальваническую изоляцию оборудования, находящегося в эпектролиэном цеху а 25

Это достигается тем, что в предлагаемом устройстве одна из обмоток трансформатора блока приема-цередачи на машине соединена через узел съема с непрерывным троплеем и одним из участков секционироваиного троллея, к каждому из которых подсоединена одним концом первичная обмотка индивидуального трансформатора секций, вторые концы которых объединены с одной из обмоток трансформатора блока приема-передачи диспетчерского пункта, другой конец которой соединен с непрерывным троллеем, а вторичные обмотки индивидуальных трансформаторов секций.подключены <к блоку контроля местоположения машины.

На чертеже схематически изображено предлагаемое устройство.

Оно имеет подвижной объект машину 1 по обслуживанию электролизеров и оборудование дисцэтчерского пункта 2. На машине

1 размещен блок 3 приема-передачи информации, соединенный через трансформатор 4 с узлом 5 съема информации. Машина 1 череэ уэеп 5 съема -информации соеди569662

4 огn ванию элекгролизеров, блоков управления и контроля диспетчерского пункта и контура пеРедачи информации, обеспечен г надежную защиту от попадания потенциала обрабатываемого элекгропизера в диспетчерский пункт. Попадание потенциала элекгролизера в диспетчерский пункт возможно только прйодновременйом двойном нарушении

0. изоляции.

3 непа с одним из участков секпионированн гроллея 6 и непрерывным троллеем 7., Передача информации с диспетчерского пункта 2 осуществляется через блок 8 приема-передачи, имеющий трансформатор

9 .на выходе.

Каждый учае ток .. секционированного троллея 6 соединен с одним из концов пе вичной обмотки трансформаторов секции 1

Вторые концы первичной обмотки трансформаторов секции 10 объединены между собой и одним из концов вторичной обмотки транс ,форматора 9. Вторичные обмотки трансфор-! маторов секций 10 соединены с блоком 11 контроля местоположения машины. l5

Устройство работает следующим образом. Ilprr движении вдоль линии апекгролизеров машина 1 перехбдит с одного участка секционированного троллея 6 на другой., В зависимости от-этого образуется контур, щ0 передвчир включающий вторичную обмотку трансформатора 9, непрерывный троллей 7, обмотку трансформатора 4, узел 5 съема информации, участок секционированного граф лея 6, на котором находится машина 1, и ф5 нераненую номерку срансформатора секнии 1р.

При работе блока 8 приема-передачи, пе-. редатчиком на обмотку трансформатора 9 подаются сигнальч, В. контуре передачи наводится.ярк, а в обмотке трансформатора 4 30 образуется напряжение, поступающее в блок 3 приема-передачи информации, работающий в этом случае как приемник. Одновременно

;с этим напряжение с вторичной обмотки трансформатора секции 10 поступает в 35 блок 11 контроля местоположения машины сигнапизируег об участке секционированного гроллея 6, на когором находится маши-: на.1 .

;". алогичным образом контролируется местоположение машины при передаче информации со стороны подвижного объекга, Наличие трех гальваничесьи изолирован° . ных частей, а именно: машины по обслужи-

Формула изобретения

Устройство дистанционного управления машиной по обслуживанию алюминиевых апек гропизеров, 1оодержащее троллеи для передачи информации, один из которых непрерывный, а другой - секционирован по числу контролируемых положений машины, узел съема информации, блок контроля, местоположения машины, блоки приема-передачи с трансформаторной связью и индивидуальные трансформаторы секций, о т л ич а ю щ е е с я тем, что, с цепью определения месголопожения. машины на марам шруте и гальванической изоляции оборудования, нахсдящегося в эпектропизном"цеху, одна йз обмоток трансформатора, блока приема передачи|на машине соединена через узел съема с непрерывным троллеем.и однйм из участков секционированного троллея, к каждому из которых подсоединена одним концом первичная обмотка индивидуального трансформатора секций, вторые концы которых объединены с одной из обмоток трансформатора блока приема-передачи диспетчер ского пункте, другой конец которой соеди1 нен с непрерывным троллеем, а вторичные обмотки индивидуальных трансформаторов секций подключены к блоку контроля местоположения машины.

Источники информации, принятые во srrrrмание при экспертизе.

1. Патент Франции N 372826 кл. С 22 Э 3/02, 1973.
