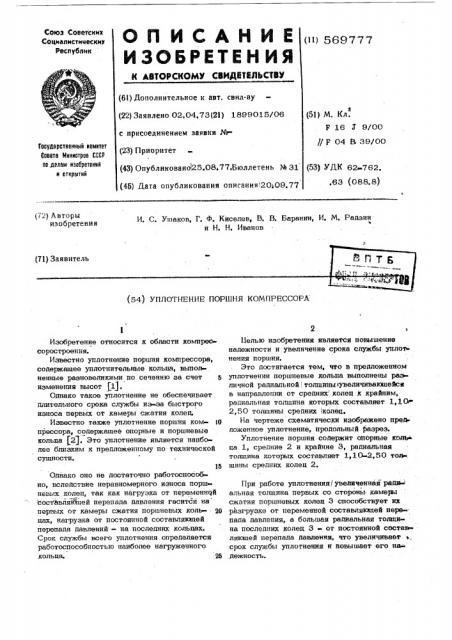

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

И3ОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИИЛЬСТВУ (11) 569777 (6!) Дополнительное к авт. свид-ву (22) Заявлено 02.04.73(21) 1899015/06 с присоединением заявки Х(23) Приоритет (51) M. Кл.

F 16 Х 9/00

// F 04 В 39/00

Государственный номнтот

Совота 1йнннотроа СССР на делам нэобретоннй н открытнй (43) Опубликовано|25.08.77.бюллетень ¹ 31 (53) УДК 62 762. ,63 (088.8) (45) Дата опубликования описания 20 09.77 (72) Авторы изобретения

И, С. Ушаков, Г. Ф. Киселев, B. В. Баранин, И. М, Радзин и Н. Н. Иванов (71) Заявитель н ", ° ь

I (54) УПЛОТНЕНИЕ ПОРШНЯ КОМПРЕССОРА

Изобретение относится K области компрессоростроения.

Известно уплотнение поршня компрессора, содержащее уплотнительные кольца, выполненные разновеликими по сечению за счет В изменения высот $1).

Однако такое уплотнение не обеспечивает длительного срока службы из-за быстрого износа первых от камеры сжатия колен.

Известно также уплотнение поршня ком- IQ прессора, содержащее опорные и поршневые кольца f2). Это уплотнение является наиболее близким к предложенному по технической сутпВос ти

Однако оно не достаточно работоспособно, вследствие неравномерного износа порш невых колец, так как нагрузка от переменной составлявшей перепада давления гасится на нервых or камеры сжатия поршневых коль- 20 цах, нагрузка от постоянной составляющей перепада давлений - на последних кольцах.

Срок службы всего уплотнения определяется работоспособностьто наиболее нагруженного кольца. 25

Целью изобретения является повышение надежности и увеличение срока службы уплотнения поршня.

Это достигается тем, что в предложенном уплотнении поршневые кольца выполнены раз личной радиальной! толщины увеличивающейся в направлении от средних колец к крайним, радиальная толщина которых составляет 1,10 "

2,50 толщины средних !колец, На чертеже схематически изображено пред ложенное уплотнение, продольный разрез.

Уплотнение поршня содержит опорные колоа. ца 1, средние 2 и крайние 3, радиальная толщина которых составляет 1,10 2,50 тол» шины средних колец 2.

При работе уплотнения!увеличенная ради альная толщина первых со стороны камеры сжатия поршневых колец 3 способствует их разгрузке от переменной составляющей перепада давлении„ а большаи радиальная толщина последних колец 3 - or постоянной состав ляюшей перепада давления, что увеличивает срок службы уплотнении и повышает его на ,дежность.

569777

Составитель В. Моренко .Техред М. Левицкая Корректор C.ПатРУшева

Редактор Е. Кравцова

Заказ 3230/27 Тираж 1154 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и отктытий

113035, Москва, ?K35, Раушская наб., д. 4/5

Фялиал ППП Патент, г. Ужгород, ул. Проектная, 4

Формула изобретения

Уплотнение поршня компрессора, содержащее опорные и поршневые кольца, о т л н« а ю щ е е с я тем, что, с целью новы- б щения надежности и увеличения срока служ« бы, поршневые кольца выполнены различной .радиальной толщины, увеличивающейся в найраэлении от средних колец к крайним, радиальная толщина которых составляет

1,10-2>50 толщины средних колец.

Источники информации, принятые во вни мание при экспертизе:

1. Авторское свидетельство СССР

% 352059, кл, Г,а16 9/ОО> 1967;

2. Френкель М. И.:Поршневые компрес соры, Л., "Машиностроение", 1969, с. 650,
