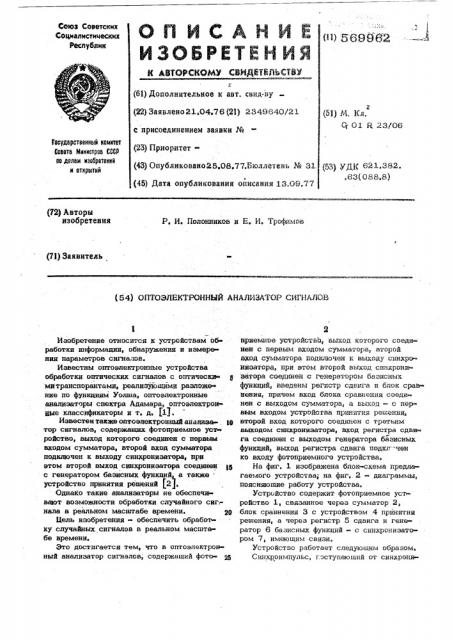

Реферат



() 569962

Союз Советских

Социалистических

Республик

{Н) Дополнительное к авт. свттд-ву (22) Заявлено 21.04.76 (21) 2349640/21 с присоединением заявки № (23) Приоритет(43) Опубликовано25.08.77.6толлетень № 31. (45) Дата опубликования ойисания 13.69,77 (Я) М. Кл.

Ст 01 й, .УЗ/06

Гасударственный «амнтат

Саватв Мннкстраа СССР аа данам нзааратанкй н аткрыткй (у) удт; 6;?1.382. . 63 (0 88.8) (72) Авторы изобретения

Pä Ие Полонников и Ее Ие Трофимов (71) Заявитель (54) ОПТОЭЛЕКТРОННЫЙ АНАЛИ3АТОР СИГНАЛОВ

Изобретение относится к устройствам об работки информации, обнаружения и измере ния параметров сигналов.

Известны оптоэлектронные устройства обработки оптических сигналов с оптически ми транспорантами, реализующими разложе нне по функциям Уолша, оптоэлектронные анализаторы спектра Адамара, оптоэлектронные классификаторы и т. д, (1).

Известентакжеоптоэпектронныйанализа . l0 тор сигналов, содержащих фотоприемное уст ройство, выход которого соединен с первым входом сумматора, второй вход сумматора подключен к выходу синхронизатора, при этом второй выход синхронизатора соединен та с генеротором базисных Еувкний е также устройство нриннтив роженнй (2 .

Однако такие анализаторы не обеспечи вают возможности обработки случайного сиг.нала в реальном масштабе времени. 20

Цель изобретения - обеспечить обработ ку случайных сигналов в реальном масштабе времени.

Это достигается тем, что в оптоэлектронный анализатор сигналов, содержащий фото- а5 приемное устройство, выход которого соединен с первым входом сумматора, второй вход суй„тматора подккпочен g выходу стщхро низатора, при этом второй выход синхронизатора соединен с генератором базисных функций, введены регистр сдвига и блок срав-нения, причем вход блока сравнения соеди-. нен с выходом сумматора, а выход - с первым входом устройства приняткя решения, второй вход которого соединен с третьим выходом синхронизатора, вход регистра сдви га соединен с выходом генератора базисных функций, выход регистра сдвига подкл -чен ко входу фотоприемного устройства, На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг, 2 - диаграммы, поясняющие работу устройства, Устройство содержит фотоприемное устройство 1, связанное через сумматор 2у блок сравнения 3 с устройством 4 принятия решения, а через регистр 5 сдвига и генератор 6 базисных функций - с синхронизатором 7, имеющим связи.

Устройство работает следующим образоме

Синхроимпульс, поступающий от синхрони3 затора 7, запускает генератор 6, формирующий импульсы, соответствующие значениям всех порядков базисных функций для начала интервала разложения 7 (см. фиг. 2) одно временно, которые транслируются регистром

5 сдвига на управление устройством 1.

Исследуемый сигнал и виде изменений интенсивности светового потока поступает на все элементы устройства 1 одновременно, где происходит умножение амплитуды исследуемого сигнала на соответствуюшле значения функций разложения (+ 1, - 1 или

О для функций Уолша, например), Сигналы поступают на элементы сумматора 2, где формируются коэффициенты разложения исследуемого сигнала, которые сравниваются каждый такт с эталонными коэффициентами в блоке 3. В момент совпадения коэффициен тов разложения в сумматор 2 и эталонных., (это происходит в момент, соответствующий концу интервала разложения вканале,,в ко тором начало сигнала совпало с началом интервала разложения) в устройство Ф поступает сигнал совпадения, несущий информа- цию о поступлении на вход устройства сигнала, аналогичного этал.иному, о времени его окончания (с точностью до периода такта работы устройства).

4

Формула изобретен ия

Оптоэлектронный анализатор сигналов, содержащий фотоприемное устройство, выход которого соедгчен с первым входом сумматора, втор и вход сумматора подключен к выходу синхронизатора, при этом второй выход синхронизатора соединен с генератором базисных функций, а табаке устройство принятия решений, отличающийся тем, что, с целью обработки случайных сигналов в реальном масштабе времени, в него введены регистр сдвига и блок сравнения, причем вход блока сравнения-соединен с выходом сумматора, а выход - с первым входом ус ройства принятия решения, второй вход которого соединен с третьим выходом синхронизатора, вход регистра. сдвига соединен с выходом генератора базисных функций, ве ход регистра сдвига подключен ко входу фотоприемного устройства.

Источники информации, принятые во внимание при экспертизе:

1. Полонников P. И. и-др. Оптоэлектронные устройства и перспективы их использования в радиоэлектронной аппаратуре. Электр роника М 5, вып. 5, 1971.

2. Александров В, В. и др. Оптоэлектронное устройство распознавания образов. М., Наука, 1974.
