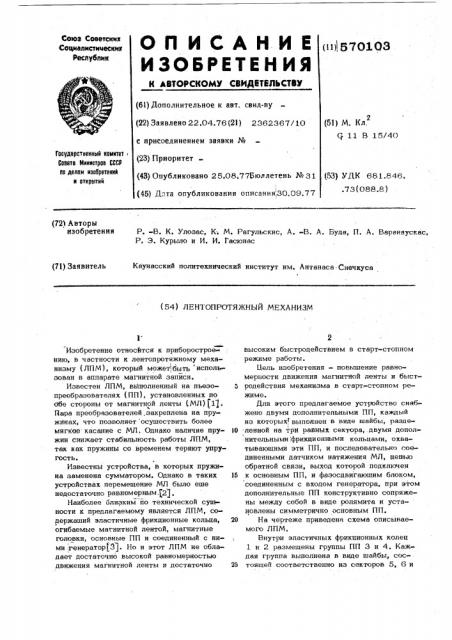

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Своз Советских

Социапистииеских

Республик (t >)I 670103

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт, свил-ву (22) Заявлено 22,04.76 (21) 2362367/10 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.08.77бюллетеиь № 31 (45) Дата опубликования описания,30.09.77 (5)) M. Кл.

2 (11 В 15/40

Государстненный яомнтет

Совета Миннотроа СССР по делам изобретений н открытий (53) УДК 681.846..73(088.8) (72) Авторы изобретения P. -В. К. Улозас, К-. М. Рагульскис, А. -В. A. Буда, П. А. Варвнаускас, Р, Э. Курыло и И, И. Гасюнас

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ

Изобретение относйтся к приборострое нию, в частности к лентопротяжному механизму (ЛПМ), который может быть использован в аппарате магнитной запйси.

Известен ЛПМ, выполненный на пьезопреобразователях (ПП), установленных по

Обе стороны от магнитной ленты (МЛ) (1).

Нара преобразователей. закреплена на пружинах, что позволяет осушествить более мягкое касание с МЛ. Однако наличие пру- 10 жин снижает стабильность работы ЛПМ, так как пружины со временем теряют упругость.

Известны устройства, в которых пружина заменена сумматором. Однако в таких 15 устройствах перемещение МЛ было еше недостаточно равномерным.(2).

Наиболее близким йо технической сущ ности к предлагаемому является ЛПМ, содержаший эластичные фрикционные кольца, 20 огибаемые магнитной лентой, магнитные головки, основные ПП и соединенный с ними генератор13). Но и этот ЛПМ не обладает достаточно высокой равномерностью движения магнитной ленты и достаточно 25 высоким быстродействием в старт-стопном режиме работы.

Цель изобретения — повышение равномерности движения магнитной ленты и быстродействия механизма в старт.-стопном режиме.

Для этого предлагаемое устройство снабжено двумя дополнительными ПП, каждый из которыхт выполнен в виде шайбы, разделенной на три равных сектора,.двумя дополнительными фрикционными кольцами, охватываюшими эти ПП, и последовательно соединенными датчиком натяжения МЛ, цепью обратной связи, выход которой подключен к основным ПП, и фазосдвигаюшим блоком, | соединенным с входом генератора, при этом дополнительные ПП конструктивно сопряжены между собой в виде ролямита и установлены симметрично основным ПП.

На чертеже приведена схема описываемого ЛПМ.

Внутри эластичных фрикпионных колец

1 и 2 размещены группы ПП 3 и 4. Каждая группа выполнена в виде шайбы, состоящей соответственно из секторов 5, 6 и

Формула изобретения

Лентопротяжный механизм, содержащий эластичные фрикционные кольца, огибаемые магнитной лентой, магнитные головки, основные пьезопреобразователи и соединенный с ними генератор, о т л и ч а ю ш и и с я тем, что, с целью повышения равномерности движения магнитной ленты и быстродействия механизма в старт-стопном режиме р боты, оН снабжен двумя дополнительными пьезо преобразователями, каждый из которыхвыполнен в виде шайбы, разде ленной на три равных сектopa двумядополнительнымифрикционнымикольцами охватывающими эти пьезопреобразователн, и последовательно соединенными датчиком натяже ния магнитной ленты, цепью обратной связи, выход которой подключен к основным пьезопреобразователям, и фазосдвигаюшим блоком, соединен-. ным с входом генератора, при этом допол» нительные пьезопреобразователи конструктив но сопряжены между собой в виде ролямита и установлены симметрично основиым пЬезопреобразователям.

Источники информации, принятые во вчи» мание при экспертизе: ;1. Авторское свидетельство № 291237, кл. Q 11 В 15/26, 1969.

2. Авторское свидетельство № 402931, кл. Q 1 1 0 1 5/43, 1 97 1.

: 3. Авторское свидетельство % 416747 кл. G 11 В 15/48, 1971.

° ., ь »,:

Ф „ э ф агю, ° ° »

Ф» .

@ Iglolg11 ф»

7, а также 8, 9 и 10. Питание ПП групп

3 и 4 осушествляется непосредственно от генератора 11, к входу которого под:;лючен фазосдвигающий блок 12. Группы

ПП 3 и 4 установлены на сердечниках

13 и 14, закрепленных на упоре 15, имею-. шем вырез 16„обусловливаюший меньшую., . жесткость посадки серпе пик Ов. ПП 17 и 18 закреплены на сердечниках 19 и 20, котог- е установжчы на упора 21, имеюшем l0 вырез 22. В процессе движения МЛ 2 она прсходит мимо магнитных головок 24 и датчика натяжения 25, соединенного с цепью обратной связи 26.

Конструктивно сопряженные группы

3 и 4, равно как и ПП 17 и 18, .представляют собой симметрично расположенные роля миты, »

При перемещении МЛ по разным причи2О нам может изменяться скорость ее движения что приводит к изменению уровня ее

Э

В натяжения. В этом случае сигнал с датчика 25 воздействует на цепь обратной связи 26 которая, в свою очередь, воздействует на работу ПП 17 и 18, т е. ускоряет или замедляет .. их работу, Аналогичным образом будут работать и группы 3 и 4. Разница лишь в том, что ПП 17 и 18 работают с учетом сдвига фаз происходяшего после Э( блока 12 При подаче же напряжечия от генератора на групль. ПП 3 и 4 сектора начинают вибрировать, и ИЛ за счет жесткой вибрации перемешается в виде волн.

3 4

Устройство позволяет повысить равномерность движения МЛ.
