Устройство для заряда аккумуляторной батареи асимметричным током

Устройство для заряда аккумуляторной батареи асимметричным током

Иллюстрации

Показать все

Реферат

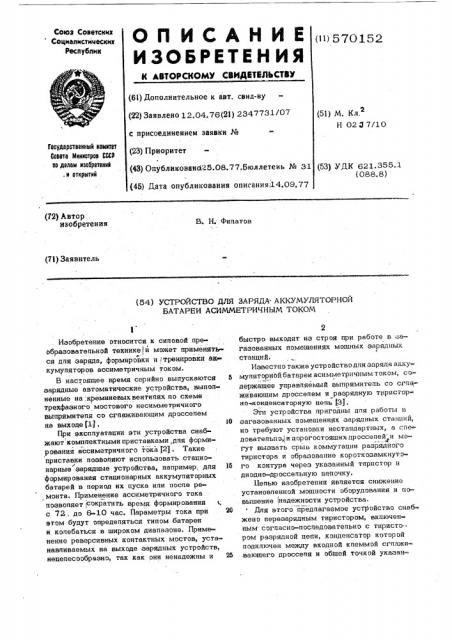

Союз Советских

Социалистических

Республик

OnИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИДЬСТВУ (11) 570152 (61) Дополнительное к авт. свил-ву (22) Заявлено 12.04.76(21) 2347731/07 (51) М, Кл.

Н 02 3 7110 с присоединением заявки № (23) Приоритет (43) Опубликованб25.08.77.Бюллетень № 31

Гасударственный комитет

Совета Министров CGGD ао делам изобретениЯ. и открытий (53) У ДК 621. 35 5. 1 (088.8) (45) Дата опубликования описания,14.09.77 (72} Автор . изобретения

В. Н. Фипатов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДА АККУМУЛЯТОРНОЙ

БАТАРЕИ АСИММЕТРИЧНЫМ ТОКОМ

Изобретение относится к синовой преобразоватепъной технике1и может применять ся дпя заряда, формировки и тренировки ак кумупяторов ассиметричным током..

В настоящее время серийно выпускаются Ь зарядные автоматические устройства, выпоп» ненные на;кремниевыхвентипях по схеме трехфазного мостового несимметричного выпрямитепя со сгпаживаюшим дроссепем на выходе (11. 10

При эксппуатации эти устройства снабжают комппектными приставками,дпя формирования ассиметричного тока 12). Такие приставки позвопяют испопьзовать стацио„» парные* зарядные устройства, например, дпя 16 формирования стационарных аккумупяторных батарей в период их пуска ипи поспе ре, монта. Применение ассиметричного тока позволяет сократить время, формирования с 72. до 6 10 час. Параметры тока при 20 этом будут опредепяться типом батареи и копебаться в широком диапазоне. Применение реверсивных контактных мостов, устанавциваемых на выходе зарядных устройств, нецепесообраэно, так как они ненадежны и 25

2 быстро выходят из строя при работе в загазованных помещениях мощных зарядных станций.

Известно также устройство дпя заряда акку мупяторной батареи асимметричным током, содержащее управпяемый выпрямитепь со сгпаживаюшим дроссепем и разрядную т1лристорно-.конденсаторную цепь (Э .

Зги устройства пригодны для работы в загазованных помещениях зарядных станций, но требуют установки нестандартных, а спс»доватепьно, и цорогостояших дроссепей и могут вызвать срыв коммутации разрядного тиристора и образование короткозамкнутого контура через указанный тирпстор и диодно-дроссепьную цепочку.

11епью изобретения явпяется снижение установпенной мощности оборудования и ttoвышение надежности устройства, Дпя этого предпагаемое устройство снаб жено перезарядным тиристором, вкпюченным согласно-поспедоватепьно с тиристо- ром разрядной цепи, конденсатор которой подкпючен между входной кпеммой сгпаживаюшего дроссепя и обшей точкой указан570152 ных тиристоров, шунтирующих аккумуляторную батарею.

Для упрощения устройства и обеспечения

-автономной работы разрядной цепи оно снабжено дифференцирующими цепочками, через которые управляющие электроды перезарядного тиристора и тиристора цепи разряда подключены соответственно к конденсатору и катодной группе выпрямителя, На чертеже дана электрическая схема щ устройства.

Согласующий трансформатор с двумя группами вентклей-тиристоров 2,3,4 и диодов 5,,6,7 образуют трехфазный несимметричный мостовой выпрямитель, подключен- 15 ный через сгпаживаюший анодный дроссель к выходным зажимам устройства, параллельно котсрым подключены согласно поспедова геаьно включенные тиристоры 8, 9 и аккумуазпгорная батарея 10. Конденсатор 11 gg подкикжеа между входной клеммой сглаживающего дросселя 12 и общей точкой сог пасно-аоснедовтепьно включенных хиристоров 8, 9. Управляющий электрод тиристора

8 подключен через диод 13 и пик-транс- о5 формагзр Х Ц шунтированный резистором 15 в пень конденсатора 11.

При подаче управляющих импульсов от общей с-*.тстемы управления (на чертеже не указан) на тирнсторы 2,3,4 со сдвигом Зр . по фазе на 180© обеспечивается выпрямпение питающего переменного тока с последующим его сгпаживанием до требуемого уровня с помощью сглаживающего дросселя

12. Система управления, обладающая, на- 35 пример программным переключателем и репе времени (кан в устройстве УЗА-150, -80), через определенный контролируемый промежуток времени снимает управляющие

i импульсы с тиристоров 2,3,4- и подает их 40 на разрядный тирнстор 9 после спадания тока дросселя 12 до нулевого значения.

При отпирании тиристора 9 образуется разрядный к опебате льный к он тур, с ос т оящий из согласно-последовательно включен- 45 ных тиристора 9, конденсатора 11, дросселя 12 и аккумуляторной батареи 10.

В момент перехода попувопны тока через нулевое значение и окончания перезаряда конденсатора 1 1 происходит запирание 50 тиристора 9 приложением к нему обратного запирающего напряжения, определяемого разностью напряжений на обмотках конденсатора 11 и аккумуляторной батареи 10, Поэтому пик-трансформатор 14, включенный 55 в цепь конденсатора 11, формирует узкий импульс тока в момент перехода перезарядного тока через нулевое значение. Диод 13 пропускает на управляющий электрод тиристора 8 включающий импульс требуемой поляр-М 6О ности, а резистор 15 обеспечивает согласование параметров перезарядного тока и включающего импульса. Ьпагодаря включению управляющего электрода тиристора 8 через дифференцирующую цепочку 13, 14, 15 в цепь конденсатора 1 1, отпирание тиристора

8 происходит только после окончания процесса перезаряда конденсатора 11 и запирания тиристора 9. После отпирания тиристора 8 образуется внутренний контур обратного перезаряда конденсатора 1 1, состоящий из последовательно включенных тиристора 8, дросселя 12 и конденсатора 1 1, и происходит перезаряд конденсатора 11 до напряжения первоначальной полярности.

Если одного обратного разрядного импу-пьса достаточно дпя формирования асимметрическor о зарядного тока, одновремейно с отпиранием тиристора подают управляющие импульсы и на тиристоры 2,3, 4 и происходит формирование следующей положительной попуволны зарядного тока. Если не требуется широтно-импупьсйое регулир ование длительности разрядного импульса тока, происходит поочередное вкпючение тиристоров 8, 9 с пропусканием через аккумуляторную батарею серии разрядных импульсов тока. Таким образом схема обеспечивает регулирование в широких пределах не только попожитепьных, но и отрицательных импульсов тока. Дополнительное регулирование параметров разрядных импульсов тс ка может обеспечиваться соответствующим изменением параметровконденсатора 11 и дросселя 12, При достаточности одного разрядного импульса тока общая система управления может использоваться практически без изменений от обычных серийных зарядников типа УЗА. В этом случае управляющий электрод тиристора 9 включается через дифференцируюшую цепь анапогичную цепи 13, 14, 15, последовательно в минусовую шину уст ройства. При отключении тиристоров 2-4 и снижении положительного зарядного тока до нупя происходит вкпючение тиристора 9 с помощью указанной дифференцирующей цепочки.

В итоге весь зарядный узел состоит из конденсатора 11, двух согласно-последовательно вкпюченных тиристоров 8, 9 и двух дифференцируюших цепочек 13, 14, l5. Простота, надежность, компактность, отсутствие дросселей, возможность подключения разрядного узпа к сеоийным зарядным устройствам без какой-либо переделки поспедних создают главный технико-экономический эффект изобретения.

570152

Составитель Н Найдина

Редактор В. Дибобес Техред Н. Андрейчук Корректор 1А. Жоптани

Заказ 3070/48 Тираж 917 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по цепам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Фипиац ППП Патент, г. Ужгород, уп. Проектная, 4

Формула изобретения

1. Устройство дпя заряда аккумупяторной батареи асимметричным током, содержащее управляемый выпрямитель со сгпаживающим;дроссепем и разрядную тиристорно-конденсаторную цепь, о r n и ч а ю.щ е е с я тем, что, с целью. снижения

1. установпенной мощности оборудования и повышения надежности, оно снабжено перезарядным тиристором, вкпюченным согласнопоследоватепьно с тиристором разрядной цепи, конденсатор которой подключен между входной кпеммой сглаживающего дросселя и общей точкой указанных тиристоров, шун тирующих аккумуляторную батарею, 2. Устройство по и. 1, о т и и ч а юш е е с я тем, что, с цепью упрощения устройства и обеспечения автономной работы разрядной цепи, оно снабжено дифферен5 цирующими цепочками, через которые улравпяющие эпектроды перезарядного тиристора и тиристора цепи разряда подкпючены соответственно к конденсатору и катодной группе выпрямителя.

10 Источники информации, принятые во внимание при экспертизе:

1. Зарядное автоматическое устройство типа УЗА-150-80.

2, Авторское свидетельство ¹ 404146, 15 кп. Н 02 J 7/10, 1972.

3. Авторское свидетельство № 430454, кп. Н 02 3 7/10, 1973, (прототип).
