Реферат

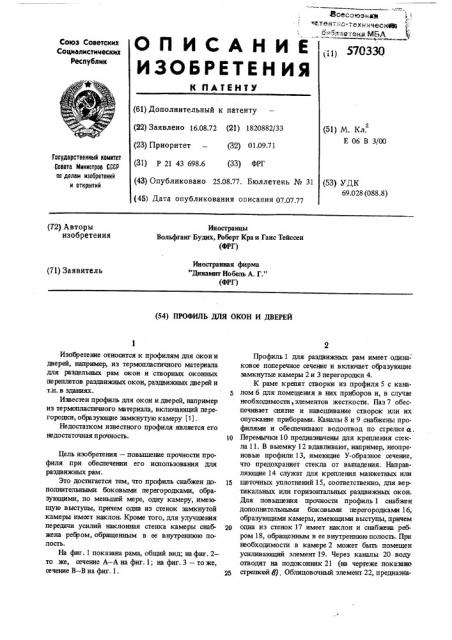

АНИЕ

ИЗОБРЕТЕН ИЯ

ОП ИС

Союз Советских

Социалистимеских

Республик яоззо

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 16.08.72 (21) 1820882/33 (23) Приоритет (32) 01.09.71 (31) P 21 43 698.6 (33) ФРГ (43) Опубликовано 25.08.77, Бюллетень № 31 (45) Дата опубликования описания 07.07.77 (51) M. Кл.

Е 06 В 3/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК

69.028 (088.8) (72) Авторы изобретения

Иностранцы

Вольфганг Будих, Роберт Кра и Ганс Тейссен (ФРГ) Иностранная фирма

"Динамит Нобель А. Г." (ФРГ) (71) Заявитель (54) ПРОФИЛЬ ДЛЯ ОКОН И ДВЕРЕЙ

Профиль1 для раздвижных рам имеет одина: ковое поперечное сечение и включает образующие замкнутые камеры 2 и 3 перегородки 4.

К раме крепят створки из профиля 5 с каналом 6 для помещения в них приборов и, в случае необходимости, элементов жесткости. Паз 7 обеспечивает снятие и навешивание створок или их опускание приборами. Каналы 8 и 9 снабжены профилями и обеспечивают водоотвод по стрелке се.

Перемычки 10 предназначены для крепления стекла 11. В выемку 12 вдавливают, например, неопреновые профили 13, имеющие У-образное сечение, что предохраняет стекла от выпадения. Направляющие 14 служат для крепления манжетных или щеточных уплотнений 15, соответственно, для вертикальных или горизонтальных раздвижных окон.

Для повышения прочности профиль 1 снабжен дополнительными боковыми перегородками 16, образующими камеры, имеющими выступы, причем одна из стенок 17 имеет наклон и снабжена ребром 18, обращенным в ее внутреннюю полость. При необходимости в камере 2 может быть помещен усиливающий элемент 19. Через каналы 20 воду отводят на подоконник 21 (на чертеже показано стрелкой ®. Облицовочный элемент 22, предназнаИзобретение относится к профилям для окон и дверей, например, из термопластичного материала для раздельных рам окон и створных оконных переплетов раздвижных окон, раздвижных дверей и т,п. в зданиях. 5

Известен профиль для окон и дверей, например из термопластичного материала, включающий перегородки, образующие замкнутую камеру (1) .

Недостатком известного профиля является его недостаточная прочность. 10

Цель изобретения — повышение прочности профиля при обеспечении его использования для раздвижных рам.

Это достигается тем, что профиль снабжен до- 1б полнительными боковыми перегородками, образующими, по меньшей мере, одну камеру, имеющую выступы, причем одна из стенок замкнутой камеры имеет наклон. Кроме того, для улучшения передачи усилий наклонная стенка камеры снаб- 20 жена ребром, обращенным в ее внутреннюю полость.

На фиг. 1 показана рама, общий вид; на фиг, 2— то же, сечение А — А на фиг. 1; на фиг. 3 — то же, сечение  — В на фиг. 1, 25

Зсесоювн4Е

«атентяо-техняческае Ф бивал:тетенек:МБА -ф

570330 ченный для нижнего и бокового прекрытия про-, филей 1, зажат под профилем1 с изогнутой под утлом стороной в подрезку 23, а другая: сторона скользит под подрезкой 23.

Изобретения позволяет легко осуществлять чистку раздельных рам раздвижных переплетов.

Формула изобретения

1. Профиль для окон и дверей, например из термопластичного материала, включающий образующие замкнутую камеру перегородки, о т л ич а ю шийся . тем, что, с целью повышения прочности профиля при обеспечении его использования для раздвижных рам, он снабжен дополнительными боковыми перегородками, образующими, по меньшей мере, одну камеру, имеющую выступы, причем одна из стенок замкнутой камеры имеет наклон.

2. Профиль по п.1, отличающийся тем, что, с целью улучшения передачи усилий, наклонная стенка камеры снабжена ребром, обращенным в ее внутреннюю полость, 1р Источники информации, принятые во внимание при экспертизе:

1; Туполев М.С. "Конструкции гражданских изделий", Госстройиздат., М, 1968г., стр 164, рис. 111 — 6.
