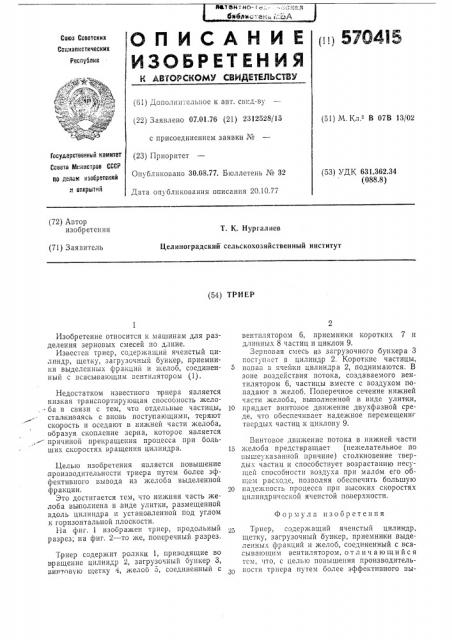

3Втзитно-: :. -;онел библиотеки ":;БА (1 ц 5704I5

Соки Советских

Соииаоистических

Респуолик (б1) Дополшг. ельпое к авт. свпд-ву (22) Заявлено 07.01.76 (21) 2312528/15 с присоединением заявки Х (23) Приоритет

Опубликовано 30.08.77. Бюллетень Ке 32

Дата опубликования описания 20.10.77 (51) М. Кл В 07В 13/02

Государственный комитет

Совета М .ннстрое СССР ио делам иеооретений и открытий (53) УДК 631.362.34 (088.8) (72) Автор изобретения

T. К. Нургалиев

Целиноградский сельскохозяйственный институт (71) Заявитель (54) ТРИЕР

Изобретение относится к машинам для разделения зерновых смесей по длине.

Известен триер, содержащий ячеистый цилиндр, щетку, загрузочный бункер, приемники выделенных фракций и желоб, соединенный с всасывающим вентилятором (1).

Недостатком известного триера является низкая транспортиру.ющая спосооность жело. - ба в связи с тем, что отдельные частицы, сталкиваясь с вновь поступающими, теряют

) г скорость и оседают в нижней части желооа, образуя скопление зерна, которое является

" причиной прекращения процесса при больших скоростях вращения цилиндра.

Целью изобретения является повышение производительности триера путем более эффективного вывода из желоба выделенной фракции.

Это достигается тем, что нижняя часть желоба выполнена в виде улитки, размещенной вдоль цилиндра и установленной под углом к горизонтальной плоскости.

На фиг. 1 изображен триер, продольный разрез; на фиг. 2 — то же, поперечный разрез, Триер содержит ролики 1, приводящие во вращение цилиндр 2, загрузочный бункер 3, винтовую щетку 4, желоб о, соединенный с вентилятором б, приемники коротких 7 и длинных 8 частиц и циклон 9.

Зерновая смесь из загрузочного бункера 3 поступает в цилиндр 2. Короткие частицы, 5 попав в ячейки цилиндра 2, поднимаются. В зоне воздействия потока, создаваемого вентилятором б, частицы вместе с воздухом попадают в желоб. Поперечное сечение нижней части желоба, выполненной в виде улитки, 10 придает винтовое движение двухфазной среде, что обеспечивает надежное перемещениг твердых частиц к циклону 9.

Винтовое движение потока в нижней части

15 желоба предствр ащает (нежелательное по вышеуказанной причине) столкновение твердых частиц и способствует возрастанию несущей способности воздуха при малом его обитом расходе, позволяя обеспечить большую

20 надежность процесса при высоких скоростях цнлиндрпческой ячеистой поверхности.

Формула изобретения

25 Триер, содержащий ячеистый цилиндр, щетку, загрузочный бункер, приемнички выделенных фракций и желоб, соединенный с всасывающим вентилятором, отличающийся тем, что, с целью повышения производительности триера путем более эффективного вы570415

9 8

Фиг./ фиг,2

Составитель В. Коробельникова

Техред Л. Гладкова Корректор И. Позняковская

Редактор Е. Дайч

Заказ 2219/4 Изд. № 714 Тираж 778

НПО Государственного комитета Совета Министров СССР по делана изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Типография, пр. Сапунова, 2 ведения из желоба выделенной фракции, нижняя часть последнего выполнена в виде улитки, размещенной вдоль цилиндра и установленной под углом к горизонталь ной плоскости, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 204794, кл. В 07В 13/02, 1966.
