Реферат



ОПИ

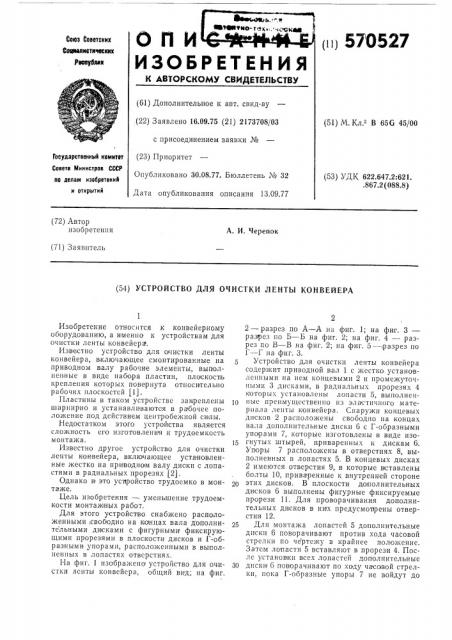

ИЗОБ (и) 570527

Союз Соеетскик

Соеалиотическик

Рооеубляк

К АВТОРСК (61) Дополнитель (22) Заявлено 16.0 с присоедине (23) Приоритет

Опубликовано 30.

Дата опубликова (51) М. Кл. В 65G 45/00

Государственный комитет

Совета Министров СССР (53) УДК 622.647.2:621. .867,2 (088.8) оо делам изобретений и открытий (72) Автор изобретения

А. И. Черепок (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЛЕНТЫ КОНВЕЙЕРА

Изобретение относится к конвейерному оборудованию, а именно к устройствам для очистки ленты конвейера.

Известно устройство для о чистки ленты конвейера, включающее смонтированные на приводном валу рабочие элементы, выполненные в виде набора пластин, пло скост ь крспления которых повернута относительно рабочих плоскостей (1).

Пластины в таком устройстве закреплены шарнирно и устанавливаютоя в рабочее положение под действием центробежной силы.

Недостатком этого устройства является сложность его изготовления и трудоемкость монтажа.

Известно другое устройство для очистки ленты конвейера, включающее установленные жестко на приводно м валу диски с лопастями в радиальных прорезях (2).

Однако и это успройство трудоемко в монтаже.

Цель изобретения — уменьшение трудоемкости монтажных работ.

Для этого устройство снабжено расположенными свободно на канцах вала дополнительными ди сками с фигурными фиксирующими прорезями в плоскости дисков и Г-образными упорами, располо>кенными в выполненных в лопастях отверстиях.

На фиг. 1 изображено устройство для очистки ленты конвейера, общий вид; на фиг.

2 — разрез по А — А на фиг. 1; на фиг. 3— разрез по Б — Б на фиг. 2; на фиг. 4 — разрез по  — В на фиг. 2; на фиг. 5 — разрез по

à — Г на фиг. 3.

Устройство для очистки ленты конвейера содержит приводной вал 1 с жестко установленными на нем концевыми 2 и промежуточными 3 дисками, в радиальных прорезях 4 которых установлены лопасти 5, выполненные преимущественно пз эластичного материала ленты конвейера. Снаружи концевых дисков 2 расположены свободно на концах вала дополнительные диски 6 с Г-образными упорами 7, которые изготовлены в виде изо15 гнутых штырей, приваренных к дискам 6.

Упоры 7 расположены в отверстиях 8, выполненных в лопастях 5. В концевых дисках

2 имеются отверстия 9, в которые в ставлены болты 10, приваренные к внутренней стороне этих дисков. В плоскости д ополнительных дисков 6 выполнены фигурные фиксируемые прорези 11. Для проворачивания дополнительных дисков в них предусмопрены отверстия 12.

25 Для монтажа лопастей 5 дополнительные диски 6 поворачивают против хода часовой стрелки по черте>ку в крайнее поло>кение.

Затс м лопасти 5 вставляют в прорези 4. После установки всех лопастей дополнительные

30 диски 6 поворачивают по ходу часовой стрелки, пока Г-образные упоры 7 не войдут до

4-А 8î

Фиг.2 упора в отверстия 8 лопастей, и затягивают гайки 13.

Для демонтажа лопастей гайки 13 отжимают на 2 — 3 витка, диски 6 поворачивают против хода часовой стрелки, изношенные лопасти вынимают из прорезей 4 и на их место вставляют новые.

Устройство прижимается к ленте 14 при работе известным способом.

Такое выполнение устройства позволяет значительно уменьшить трудоемкость монтажных работ, что упрощает обслуживание конвейера в целом.

Формула изобретения

Устройство для очистки ленты конвейера, включающее установленные жестко на приводном валу диски с лопастями в радиальных прорезях, отличающееся тем, что, с целью уменьшения трудоемкости монтажных работ, oHQ снабжено расположенными сво5 бодно на концах вала дополни тсльпыми дисками с фигурными фиксирующими прорезями в плоскости дисков и Г-об разными упорами, расположенными в выполненных в лопастях отверстиях.

10 Источники информации, при пятые во внимание при экспертизе

1. Авторское свидетельство № 269778, кл. В 65G 45/00, 1968.

2. Буткевич Г. Р. и др. Способы очи15 стки и соединений конвейерных лент, М., ЦНИИТЭСТРОМ, 1965, с. 13, 570527 ф >Я

Г 1
