Холодная мастика для устройства кровель

Холодная мастика для устройства кровель

Иллюстрации

Показать все

Реферат

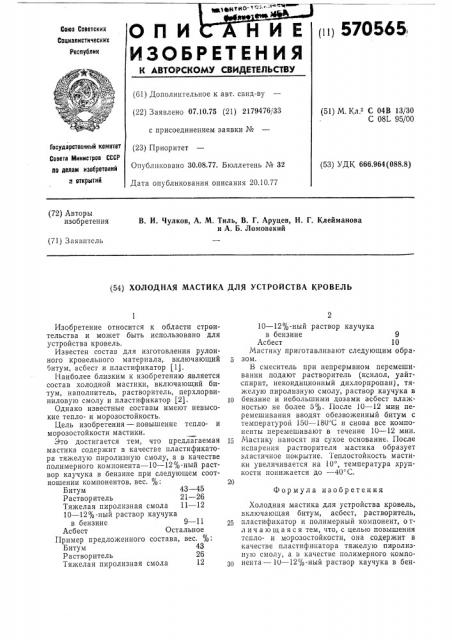

иц 570565

ОП И НИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.10.75 (21) 2179476/33 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.77. Бюллетень № 32

Дата опубликования описания 20.10.77 (51) М. Кл С 04В 13/30

С 08L 95/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.964(088.8) (72) Авторы изобретения

В. И. Чулков, А. М. Т иль, В. Г. Аруцев, Н. Г. Клейманова и А. Б. Ломовский (71) Заявитель (54) ХОЛОДНАЯ МАСТИКА ДЛЯ УСТРОЙСТВА КРОВЕЛЬ

Формула изобретения

Изобретение относится к области строительства и может быть использовано для устройства кровель.

Известен состав для изготовления рулонного кровельного материала, включающий битум, асбест и пластификатор (1).

Наиболее близким к изобретению является состав холодной мастики, включающий битум, наполнитель, растворитель, перхлорвиниловую смолу и пластификатор (2).

Однако известные составы имеют невысокие тепло- и морозостойкость.

Цель изобретения — повышение тепло- и морозостойкости мастики.

Это достигается тем, что предлагаемая мастика содержит в качестве пластификатора тяжелую пиролизную смолу, а в качестве полимерного компонента — 10 — 12%-ный раствор каучука в бензине при следующем соотношении компонентов, вес, %:

Битум 43 — 45

Растворитель 21 — 26

Тяжелая пиролизная смола 11 — 12

10 — 12%-ный раствор каучука в бензине 9 — 11

Асбест Остальное

Пример предложенного состава, вес, %:

Битум 43

Растворитель 26

Тяжелая пиролизная смола 12

10 — 12%-ный раствор каучука в бензине 9

Асбест 10

Мастику приготавливают следующим образом.

В смеситель при непрерывном перемешивании подают растворитель (ксилол, уайтспирит, некондиционный дихлорпропан), тяжелую пиролизную смолу, раствор каучука в

10 бензине и небольшими дозами асбест влажностью не более 5%. Г1осле 10 — 12 мин перемешивания вводят обезвоженный битум с температурой 150 — 180"С и снова все компоненты перемешивают в течение 10 — 12 мин.

1 Мастику наносят на сухое основание. После испарения растворителя мастика образует эластичное покрытие. Теплостойкость мастики увеличивается на 10, температура хрупкости понижается до — 40 С.

Холодная мастика для устройства кровель, включающая битум, асбест, растворитель, пластификатор и полимерный компонент, отл и ч а ю щ а я с я тем, что, с целью повышения тепло- и морозостойкости, она содержит в качестве пластификатора тяжелую пиролизную смолу, а в качестве полимерного компонента — 10 — 12%-ный раствор каучука в бенСоставитель Г. Замкина

Техред И. Карандашова

Редактор А. Соловьева

Корректор Л. Брахнина

Заказ 2219/7 Изд, № 714 Тираж 778

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, iK-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 зине при следующем соотношении компонентов, вес. %:

Битум 43 — 45

Раствор итель 21 — 26

Тяжелая пиролизная смола 11 — 12

10 — 12%-ный раствор каучука в бензине 9 — 11

Асбест Остальное

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

5 № 66005, кл. С 04В 13/30, 1944.

1. АвтоРское свидетельство СССР № 336302, кл. С 04В 13/30, 1970.
