Бегунок для кольцевых прядильных и крутильных машин

Бегунок для кольцевых прядильных и крутильных машин

Иллюстрации

Показать все

Реферат



ш1 570664

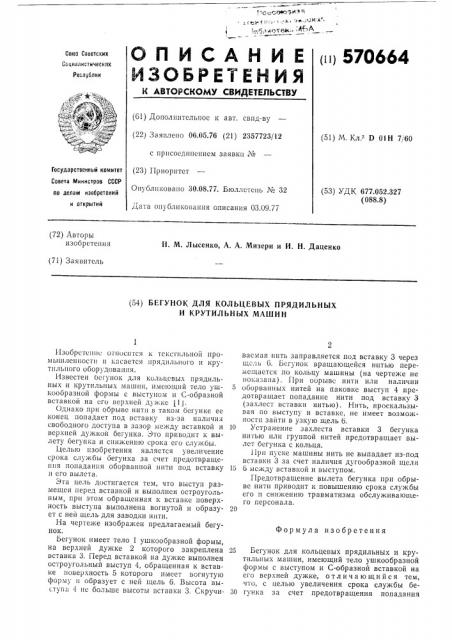

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сони Советских

Социалистических

Реслвблик (б1) Дополпитсльпое к авт. свид-ву (22) Заявлено 06.05.76 (21) 2357723/12 (51) М. Кл. D 01Н 7/60 с присоединением заявки М (23) Приоритет

Государственный комитет

Совета Министров СССР

Опубликовано 30.08.77. Бюллетень М 32 по делам изобретений (53) УДК 677 052 327 (088.8) и открытий

Дата опубликования описания 03.09.77 (72) Авторы изобретения

H. М. Лысенко, А. А. Мизери и И, Н. Даценко (71) Заявитель (54) БЕГУНОК ДЛЯ КОЛЬЦЕВЫХ ПРЯДИЛЬНЫХ

И КРУТИЛЬНЫХ МАШИН

Формула изобретения

Изобретение oTll0cllTc51 «текстильной IIpOмьпнленностп и касается прядильного и крутпльпого оборудования.

Известен бегунок для кольцевых прядильных и крутильных машин, имеющий тело ушкообразной формы с выступом и С-образной вставкой на его верхней дужке (1).

Однако при обрыве нити в таком бегунке ее конец попадает под вставку из-за наличия свободного доступа в зазор между вставкой и верхней дужкой бегунка. Это приводит к вылету бегунка и снижению срока его службы, Целью изобретения является увеличение срока службы бегунка за счет предотвращения попадания оборванной нити под вставку и его вылета.

Эта цель достигается тем, что выступ размещен перед вставкой и выполнен остроугольным, при этом обращенная к вставке поверхность выступа выполнена вогнутой и образует с ней щель для заводки нити.

На чертеже изображен предлагаемый бегунок.

Ьегунок имеет тело 1 ушкообразной формы, на верхней дужке 2 которого закреплена вставка 3. Перед вставкой на дужке выполнен остроугольный выступ 4, обращенная к вставке поверхность 5 которого имеет вогнутую форму и образует с ней щель б. Высота выступа 4 пс больше высоты вставки 3. Скручиваемая нить заправляется под вставку 3 через щель б. Ьегунок вращающейся нитью перемещается по кольцу машины (на чертеже не показана). Г1ри оорывс нити или наличии

5 оборванных нитей на паковке выступ 4 пре. дотвращает попадание нити под вставку 3 (захлест вставки нитью). Нить, проскальзывая по выступу и вставке, не имеет возможности зайти в узкую щель б.

10 Устранение захлеста вставки 3 бегунка нитью или группой нитей предотвращает вылет бегунка с кольца.

При пуске машины нить не выпадает из-под вставки 3 за счет наличия дугообразной щели

15 б между вставкой и выступом.

Предотвращение вылета бегунка при обрыве нити приводит к повышению срока службы его и снижению травматизма обслуживающего персонала.

25 Бегунок для кольцевых прядильных и крутильных машин, имеющий тело ушкообразной формы с выступом и С-образной вставкой на его верхней дужке, отличающийся тем, что, с целью увеличения срока службы бе30 гунка за счет предотвращения попадания

570664

Составитель H. Тимофеева

Тсхрсд И. Карандашова

Корректор О. Тюрина

Редактор Е. Дайч

Подписное

Заказ 2096/10 Изд. № 723 Тираж 563

1-1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 оборванной нити под вставку и его вылета, выступ размещен перед вставкой и выполнен остроугольным, при этом обращенная к вставке поверхность выступа выполнена вогнутой и образует с ней щель для заводки нити, Источники информации, принятые во внимание при экспертизе

1, Патент Франции № 2053746, кл. D 01Н

5 7/00, 1971.
