"устройство для бесконтактного контроля физических параметров движущегося объекта

"устройство для бесконтактного контроля физических параметров движущегося объекта

Иллюстрации

Показать все

Реферат

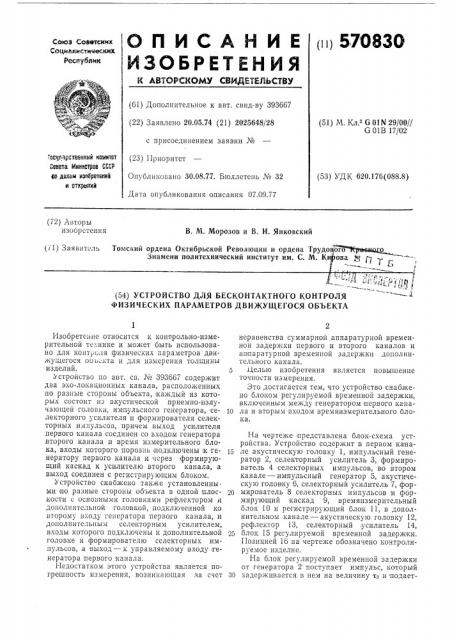

пц 57083О

-*"-- IO П И С А Н И Е Оциьлистичюских

Республик (61) Дополнительное к авт. свид-ву 393667 (22) Заявлено 20.05.74 (21) 2025648/28 с присоединением заявки № (51) М. Кл. G 01N 29/00//

G 01В 17/02 (23) Приоритет гасурарстаекный комитет

Совета Мииистров CCCP ао дьякам изпбувт8ний н отх )ютий (53) УДК 620.176(088.8) Опубликовано 30.08.77. Бюллетень ¹ 32

Дата опубликования описания 07.09.77 (72) Авторы изобретения

В. М. Морозов и В. И. Янковский (71) Заявитель

Томский ордена Октябрьской Революции и ордена Трудов

Знамени политехнический институт им. С. М. Ки (54) УСТРОЙСТВО Д11Я БЕСКОНТАКТНОГО КОНТРОЛЯ

ФИЗИЧЕСКИХ ПАРАМЕТРОВ ДВИЖУЩЕГОСЯ ОБЪЕКТА

Изобретс ие относится к контрольно-измерительной технике и может быть использовано для контроля физических параметров движущегося ооь.кта и для измерения толщины изделий. устройство по авт. св. № 393667 содержит два эхо-локационных канала, расположечных по разные стороны объекта, .каждый из которых состоит из акустической приемно-излучающей головки, импульсного генератора, селекторного усилителя и формирователя селекторных импульсов, причем выход усилителя первого канала соединен со входом генератора второго канала и время измерительного блока, входы которого порознь подключены,к генератору первого канала и через формирующий каскад к усилителю второго канала, а выход соединен с регистрирующим блоком, Устройство снабжено также установленны. ми по разные стороны об.ьекта в одной плоскости с основными головками рефлектором и дополнительной головкой, подключенной ко второму входу генератора первого канала, и дополнительным селекторным усилителем, входы которого подключены к дополнительной головке и формирователю селекторных импульсов, а выход — к управляемому входу генератора первого канала.

Недостатком этого устройства является погрешность измерения, возникающая за счет неравенства суммарной аппаратурной временной задержки первого и второго каналов и аппаратурной временной задержки дополнительного канала.

Целью изобретения является повышение точности измерения.

Зто достигается тем, что устройство снабжено блоком регулируемой временной задержки, включенным между генератором первого кана10 ла и вторым входом времяизмерительного блока.

На чертеже представлена блок-схема устройства. Устройство содержит в первом кана15 ле акустическую головку 1, импульсный генератор 2, селекторный усилитель 3, формирователь 4 селекторных импульсов, во втором канале — импульсный генератор 5, акустическую головку б, селекторный усилитель 7, фор20 мирователь 8 селекторных импульсов и формирующий каскад 9, времяизмерительный блок 10 и регистрирующий блок 11, в дополнительном канале — акустическую головку 12, рефлектор 13, селекторный,усилитель 14, 25 блок 15 регулируемой временной задержки.

Позицией 16 на чертеже обозначено кочтролируемое изделие.

На блок регулируемой временной задержки от генератора 2 поступает импульс, который

30 задержив-ется в нем на величину тз и подает570830

Составитель Т. Головкина

Техред И. Позняковская

Корректор E. Хмелева

Редактор Л. Чепайкина

Заказ 2078/18 Изд. № 686 Тираж 1109 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ся на блок 10, где измеряется интервал времени М, равный

Ь,=Т+т,— (t,+/,+") =<,— — (г1 + f2) + т" + ts — т где Т вЂ” период следования импульсов генератора 2;

1 +4 — суммарное время распространения ультразвуковых импульсов в акустических трактах первого и второго каналов;

4 — время раопространения ультразвукового импульса в акустическом тракте дополнительного канала; т — суммарная аппаратурная временная задержка первого и второго каналов; т" — аппаратурная временная задержка дополнительного канала (т"(<т )з, тз — величина регулируемой временной задержки устройства 16.

Посредством регулировки временной задернски устройства 16 добиваются того, чтобы аппаратурная временная задержка дополнительного канала в сумме с регулируемой задержкой равнялись суммарной аппаратурной временной задержке первого и второго каналов. При выполнении этого условия интервал времени, измеряемый блоком 10, оказывается равным разности времени распространения ультразвукового импульса в акустическом тракте дополнительного канала в сумме времен распространения импульсов в акустиче- ских трактах первого и второго каналов.

Выходное напряжение блока 10 пропорционально произведению длительности измеряемого интервала на частоту следования этих интервалов. Таким образом показания регистрирующего блока 11 прямо пропорциональны толщине объекта 3 и не зависят от скорости ультразвука.

Формула изобретения

Устройство для бесконтактного контроля физических параметров движущегося объекта по авт. св. № 393667, о тл и ч а ю щ ее с я тем, 20 что, с целью повы1пения точности измерения, оно снабжено блоком регулируемой временной задержки, включенным между генератором первого канала и вторым входом времяизмерительного блока.

25 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 393667, кл. G 01N 29/00, 1971.
