Устройство для автоматического контроля параметров радиоэлектронной аппаратуры

Устройство для автоматического контроля параметров радиоэлектронной аппаратуры

Иллюстрации

Показать все

Реферат

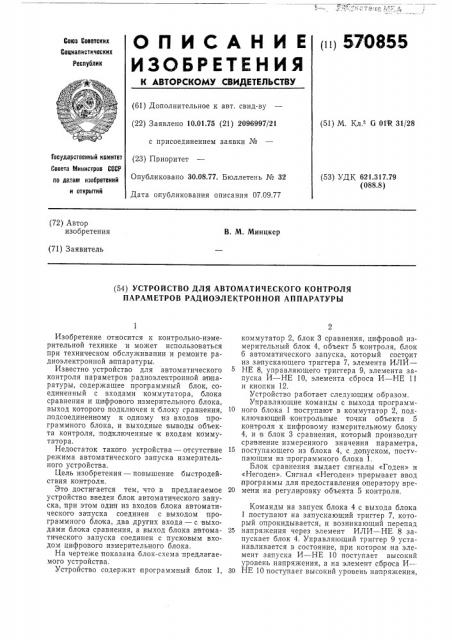

ОПИСAHÈЕ 570855

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.01.75 (21) 2096997/21 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.77. Бюллетень ¹ 32

Дата опубликования описания 07.09.77 (51) М. Кл.2 G 019 31/28

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.79 (088.8) (72) Автор изобретения

В. М. Минцкер (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ

ПАРАМЕТРОВ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ

Изобретение относится к контрольно-измерительной технике и может использоваться при техническом обслуживании и ремонте радиоэлектронной аппаратуры.

Известно устройство для автоматического контроля параметров радиоэлектронной аппаратуры, содержащее программный блок, соединенный с входами коммутатора, блока сравнения и цифрового измерительного блока, выход которого подключен к блоку сравнения, подсоединенному к одному из входов программного блока, и выходные выводы объекта контроля, подключенные к входам коммутатора.

Недостаток такото устройства — отсутствие режима автоматического запуска измерительного устройства.

Цель изобретения — повышение быстродействия контроля.

Это достигается тем, что в предлагаемое устройство введен блок автоматического запуска, при этом один из входов блока автоматического запуска соединен с выходом программного блока, два других входа — с выходами блока сравнения, а выход блока автоматического запуска соединен с пусковым входом цифрового измерительного блока.

На чертеже показана блок-схема предлагаемого устройства.

Устройство содержит программный блок 1, коммутатор 2, блок 3 сравнения, цифровой измерительный блок 4, объект 5 контроля, блок

6 автоматического запуска, который состоит из запускающего триггера 7, элемента ИЛИ—

НЕ 8, управляющего триггера 9, элемента запуска И вЂ” НЕ 10, элемента сброса И вЂ” НЕ 11 и кнопки 12.

Устройство работает следующим образом.

Управляющие команды с выхода программ10 ного блока 1 поступают в коммутатор 2, подключающий контрольные точки объекта 5 контроля к цифровому измерительному блоку

4, и в блок 3 сравнения, который производит сравнение измеренного значения параметра, 15 поступающего из блока 4, с допуском, поступающим из программного блока 1.

Блок сравнения выдает сигналы «Годен» и

«Негоден». Сигнал «Негоден» прерывает ввод программы для предоставления оператору вре20 меяи на регулировку объекта 5 контроля.

Команды на запуск блока 4 с выхода блока

1 поступают на запускающий триггер 7, который опрокидывается, и возникающий перепад

25 напряжения через элемент ИЛИ вЂ” НЕ 8 запускает блок 4. Управляющий триггер 9 устанавливается в состояние, при котором на эле.мент запуска И вЂ” НЕ 10 поступает высокий уровень напряжения, а на элемент сброса И—

30 НЕ 10 поступает высокий уровень напряжения, 570855

/7рогра ур! ! !

Составитель О. Богомолов

Техред А. Степанова Корректор Е. Хмелева

Редактор Е. Караулова

Заказ 1891/19 Изд. № 686 Тирагк 1109 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 а на элемент сброса И вЂ” НЕ 11 — низкий. При появлении на выходе олока 3 сравнения сигнала «Годен» на вход элементов И вЂ” НЕ 10 и

11 поступает «нуль» и на выходе элемента 11 ооразуется высокий уровень напряжения «единица», который сбрасывает триггер 7, подтотавливая его для приема следующей команды запуска измерительного блока.

При появлении на выходе блока 3 сравнения ситнала «Негоден» на вход управляющего триггера 9 поступает высокий уровень напряжения «единица», устанавливая его в состояние, при котором на элемент И вЂ” НЕ 10 поступает «нуль», а на элемент И вЂ” HE 11 «единица». Сигнал «Негоден» через элемент ИЛИ—

НЕ 8 запускает блок 4.

После регулировки контролируемого параметра из блока 3 поступает сигнал «Годен», который через элементы 10 и 8 осуществляет запуск измерительното блока 4.

Дальнейший пуск программы обеспечивается нажатием кнопки 12, при этом триггер 9 опрокидывается и сигнал «Норма» через элемент И вЂ” НЕ 11 сбрасывает триггер 70.

Формула изобретения

Устройство для автоматическото контроля параметров радиоэлектронной аппаратуры, содержащее программный блок, соединенный с входами коммутатора, блока сравнения и цифрового измерительного блока, выход которого подключен к блоку сравнения, подсоединенному к одному из входов программного блока, и выходные выводы объекта контроля, подключенные к входам коммутатора, о т л и ч а ющ ее с я тем, что, с целью повышения быстродействия контроля, в него введен блок автоматического запуска, при этом один из входов блока автоматического запуска соединен с выходом программного блока, два других входа — с выходами блока сравнения, а выход

20 блока автоматического запуска соединен с пусковым входом цифровото измерительного блока.! ! ! ! ! ! ! ! !
