Устройство для фиксации автомобиля на платформе
Иллюстрации
Показать всеРеферат

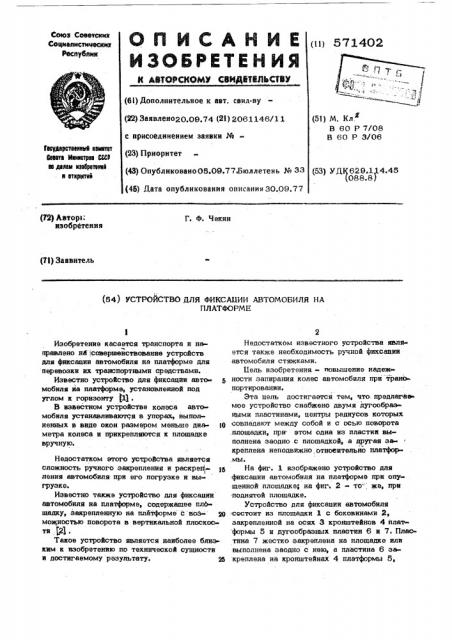

Q A N C H H E (i>) 573402
ИЗОБРЕТЕН ИЯ (6l) Дополнительное к авт. свил-ву (2) Заявлено20.09.74 (21) 2061 146/1 1 с присоединением заявки ¹(23) Приоритет (43) Опубликовано 06.09.77.Бюллетень № ЗЗ (4б) Дата опубликования описания 30.09.77 (5ljt М. Кл.
В 60 P 7/08
В 60 Р 3/06
Гвеударствеаеий еиатет йеаетв Маеетрее CCN ее диан иеебретееа а етерввй (53) УДК 629.1Д,4.48 (088.8) Г. Ф, Чекин (79) Автор . изобретения (73) Заявитель (64) УСТРОЙСТВО ДЛЯ ФИКСАНИИ АВТОМОБИЛЯ НА
ПЛАТФОРМЕ
Изобретение касается транспорта и направлено на совершействованив устройств для фиксации автомобиля на платформе для перевозки их транспортными средствами.
Известно устройство для фиксации авто мобили иа платформе, установленной под углом к горизонту Щ .
В известном устройстве колеса автомобиля устанавливаются в упорах, выполненных s виде окон размером меньше диа- l9 метра колеса и прикрепляются к площадке вручную.
Недостатком этого уст:ройс гва является сложность ручного закрепления и раскреп » тб ленин автомобиля при его погрузке и выгрузке.
Известно также устройство для фиксации автомобиля на платформе, содержащее площадку, закрепленную на платформе с воз-,р мощностью поворота в вертикальной плоскоо» ти Я.
Такое устройство является наиболее близким к изобретению по технической сущности и достигаемому результату. 25
Недостатком известного устройства является также необходимость ручной фиксации автомобиля стяжками.
11ель изобретения - повышение падеж» ности эапирания колес автомобиля при транспортировании.
Эта цель достигается твм, что. првдлагав мое устройство снабжено двумя дут ообраз» ными пластинами, центры радиусов которых совпадают между собой и с осью поворота .площадки, при этом одна из пластин выполнена заодно с площадкой, а другая закреплена неподвижно, отноеительно платфоР, мы °
На фиг. 1 изображено устройство для фиксации автомобиля на платформе при опущенной площадке; на фиг. 2 - то"", жв, при поднятой площадке.
Устройство для фиксации автомобиля состоит из площадки 1 с боковинами 2, закрепленной на ocsx 3 кронштейнов 4 плат форьы 5 и дугообразных пластин 6 и 7, Пластина 7 жестко закренлвна на площадке или выполнена заодно с нею, а пластина 6 закреплена на кронштейнах 4 платформы 8, 571 402. ри этом центры радиусов пластин совпадают между собой и осью 3 поворота площадки 1.
fa плаМюрме,S закреплены фиксатор.л 8 с пальцами 9, взаимодействующими с пазамн а выполненными на пластине 7.
Устройство для фиксации автомобиля на платформе работает следующим образом.
Площадка 1 груэоподъемным устройством устанавливается на платформе 5 в горизонтальное положение. При этом пластина 7 обхватывает пластину 6 с внешней стороны.
ГГосле заезда автомобиля на площадку, последнюю поднимают груэоподьемиым уст ройс твом. . При этом пластина 7 поворачивается вокруг неподвн,кной, сохраняющей постоянной опорную поверхность для находящегося в ней колеса пластины 6, поворачивается и обхватывает колесо автомобиля, обеспэиивая его надежную фиксацию.
Формула изобретении
Устройство для фиксации автомобиля ча платформе, содержащее площадку, закрепб ленную на платформе с возможностью поворота в вертикальной плоскости, о т л ич а. ю m е е с s тем, что, с целью повышения надежности эапирания колес автомоби- ля при транспортировании, оно снабжено
10 двумя дугообразными пластинами, центры радиусов которых совпадают между собой и с осью поворота, площадки, при этом од на иэ пластин выполнена заодно с площадкой, а другая закреплена неподвижно отно>5 сительно платформы.
Источники информапии, принятыв во внимание при эксперт„эе:
1. Патент США М 2060027Ä кл. 105-368, 1936.
2.. Патент США Ж 3182610, кл. 105-368, 1965.
571402
Рис. 8
