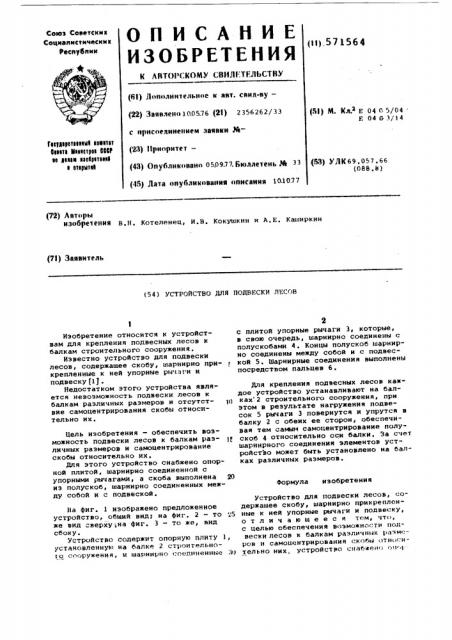

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЛ1;ТИ!ЬСТВУ (61) Лополнительное к авт. csHll-ву— (22) Заявлено 100576 (21) 2356262/33

С ПРТТСоЕЛИНЕТТИЕМ заЯВбти РЙ(23) !!риоритет— (43) Опубликовано 050977. Бюллетень Pk 33

Союз Советскик

Социалистических

Рес ублик (!1) 571564 (Я) M. Кл.з е 04 с- s/04

F. 04 G 3/14 т 4413брбтббббЯ1 ббвбтбт

Вбббтб МббббтР44 ВЮ

44 дблбв ббббрбтбллб

4 бтбрытбб (53) УЛК69.057.66

<ОЕВ.Е1 (45) Лата опубликования описания 10.10.77 (72) Авторы изоб1тетения B.H. котеленец, и.В. кокушкин и A.E. каширкин (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДВЕСКИ ЛЕСОВ

Формула изобретения

Изобретение относится к устройствам для крепления подвесных лесов к балкам строительного сооружения.

Известно устройство для подвески лесов, содержащее скобу, шарнирно при- т крепленные к ней упорные рычаги и подвеску(1 °

Недостатком этого устройства является невозможность подвески лесов к балкам различных размеров н отсутст- 10 вне самоцентрирования скобы относительно их.

Цель изобретения — обеспечить воэможность подвески лесов к балкам различных размеров и самоцентрирование скобы относительно их.

Для этого устройство снабжено отторной плитой, шарнирно соединенной с упорными рычагами, а скоба выполнена 20 из полускоб, шарнирно соединенных между собой и с подвеской.

На фиг. 1 изображено предложенное устройство, общий внд; на фиг. 2 — то г5 же вид =верху;на фиг. 3 — то же, вид сбоку.

Устройства содержит опорную плиту 1, установленную на балке 2 строительното сооружения, и шарнирно соединенные . И

2 с плитой упорные рычаги 3, которые, в свою очередь, шарнирно соединены с полускобами 4. Концы полускоб шарнирно соединены между собой и с подвеской 5. Шарнирные соединения выполнены посредством пальцев 6.

Для крепления подвесных лесов каждое устройство устанавливают на балках 2 строительного сооружения, при этом в результате нагружения подвесок 5 рычаги 3 повернутся и упрутся в балку 2 с обеих ее сторон, обеспечивая тем самым самоцентрирование полускоб 4 относительно оси балки. Эа счет шарнирного соединения элементов устройстЪо может быть установлено на балках различных размеров.

Устройство для подвески лесов, содержащее скобу, шарнирно прикрепленные к ней упорные рычаги и подвеску, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности оолвески лесов к балкам различных размеров н самоцентрирования скоби относительно них, устройство снабжен<> оп-..т

571564

Составитель В. Герасимов

Редактор И. Квачадэе Техред Н. АндРейчук корректов.H. ЗолотовскаЯ

Эакаэ 2990/20 Тираж 881 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий

113035 Москва Ж-35„ Раушская наб. д. 4 5

Филиал ППП Патент, Г. Ужгород., ул. Проектная, 4 ной плитой, шарнирно соединенной с упорными рычагами, а скоба выполнена иэ полускоб, шарнирно соединенных между собой и с подвеской.

Источники информации, принятые:во внимание при экспертиэе:

1. Авторское свидетельство Р 133209 кл. Е 04 G 3/10, 1960.
