Реферат



Союз Советских

Социалистических республик

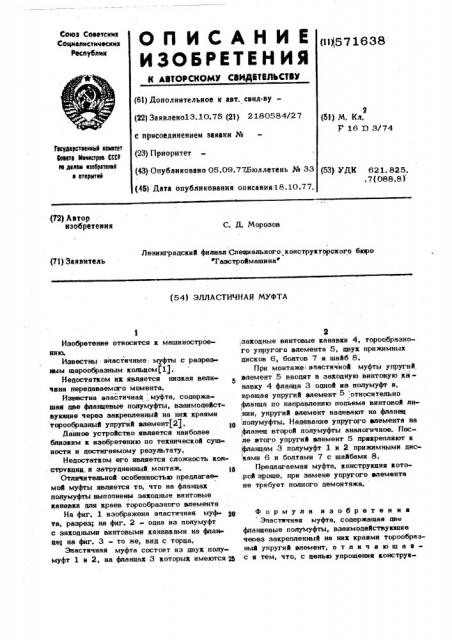

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()))57 1638 (6)) Дополнительное к авт. свид-ву(22) Заявлено13.10.75 (2)) 2180584/27 с присоединением заявки №

2 (5)) М. Кл, P 16 13 3/74

Гасударственный камхтат

Вааата Мнннстраа СССР на данам нзабрвтанна н еткрытнй (23) Приоритет (43) Опубликовано 05.09.77Бюллетень ¹ ЗЗ (4о) Дата опубликования описания:I.8.10.77,. (53) УДК 621. 825.. 7 (088.8) (72) Автор иэобретения

С. Д, Морозов

Ленинградский филиал Специального коиструкторскот о бюро Гаэстроймашина" (71) Заявитель (54) ЭЛЛА СТЙЧН А Я МУФТА

Изобретение относится к машиностроению.

Известны эластичные. муфты с разрез тиам шарообразным кольцом(1), Недостатком их является низкая величина передаваемого момента, Известна эпастичная муфта, содержашая две фланцевые полумуфты, вэаимодействукицие через закрепленный íâ них краями торообразный упругий элемент12).

IO

Ланное устройство является наиболее близким к изобретению но технической сущ» ности и достигаемому результату, Недостатком его является сложность кон . стрткции и затрудненный монтаж. 15

Отличительной особенностью предлагаемойй муфтът является то, что на фланцах полумуфты выполнены заходные винтовые канавки для краев торообразного элемента

На фиг. 1 изображена эпвстичная муф ав та, разрез; нв фиг. 2 - одна из полумуфт с заходными винтовыми канавками на фланцет на фиг. 3 - то же, вид с торца.

Эластичная муфта состоит из двух полумуфт 1 и 2, на фланцах 3 которых имеются

2 ,.звходные винтовые канавки 4, торообрвэно«

ro упругого элемента 5, двух прижимных дисков 6, болтов 7 и шайб 8.

Прн монтаже эластичной муфты упругий .элемент 5 вводят в заходную винтовую канавку 4 фланца 3 одной из полумуфт и, вращая упругий элемент -5 относительно

I фланца по направлению подъема винтовой ли;пни, упругий элемент надевают на фланец полумуфты. Надевание упругого элемента на фланец второй полумуфты аналогичное. ПосI ле этого упругий элемент 5 прикрепляют к .флвнцвм 3 полумуфт 1 и 2 прижимными дисками 6 и болтами 7 с шайбами 8.

Предлагаемая муфта, конструкция кото,рой проще, при замене упругого элемента не требует полного демонтажа.

Ф ормула изобретен ия

Эластичная муфта, содержащая пве фланцевые полумуфты, взаимодействующие через закрепленный на них краями торообрвзный упругий элемент, о т л я ч в ю ш а ас я тем, что, с целью упрощения конструк571638

Фий. 1

Составитель И. Яяунов

Редактор Л. Жаворонкова Техред М. Левицкая Корректор А. Гриценко

Заказ 3005/24 Тираж 1154 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., n. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ции и облегчения монтажа, на фланцак полумуфт выполнены эакодные винтовые канавки для краев торообразного элемента, Источники информации, принятые во внимание при экспертизе:

1 . Поляков Справочник по муфтам", М, Машиностроение 1974, с. 108, рис. Ш, 43.

2. Авторское свидетельство Мю 173076, Ь хл, -Т 16 Ю Э/74, 1962.
