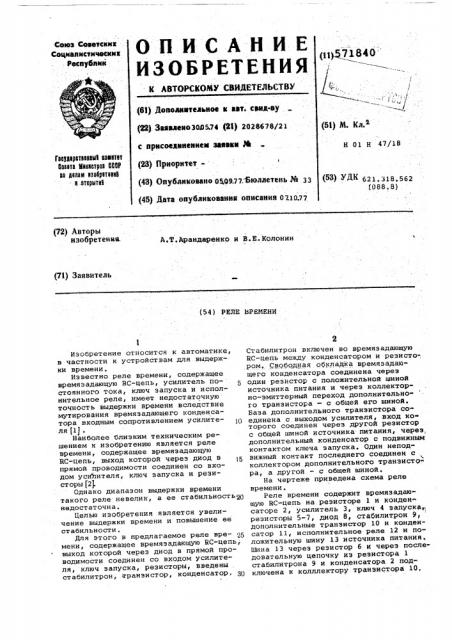

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеез Советскиа

Соввиалистичесавик

Рес убл гД71840 (6l) дополнвательиое ы аат. casa-ву (22). Заввалеио ЗМ5.74 (И) 2028678/21 с apscoeassesse00 запвыи Ph (51) М. Кл.

Н 01 Н 47/18

Гаардарвтвеаам% кааатет

Вавата МиаавтРов ИОР

00 Даава 030llgsTsll6

0 Открыта% (23) Приоритет(43) Опубликовано 0%09,77. Бволлетеиь М 33 (ЬЗ) УДК 621. 318.562 (088.8} (45) Дата опублиыоааиии описании О 10,77 (72) Авторы изобретеиитв

Ь.Т,Ъраидареико и В.Е. Колонии (71) Заявитель (54} Реле ВРеиени

Изобретение относится к автоматике, s частности к устройствам для выдержки времени.

Известно реле времени, содержащее времязадающую RC-цепь, усилитель постоянного тока, ключ запуска и исполнительное реле, имеет недостаточную точность выдержки времени вследствие мутирования времязадающего конденсатора входным сопротивлением усилителя (1) .

Наиболее близким техническим решением к изобретению является реле времени, содержащее времязадающую

RC-цепь, выход которой через диод в прямой проводимости соединен со входом усилителя, ключ запуска и резисторы (2).

Однако диапазон выдержки времени такого реле невелик, а ее стабильностью недостаточна.

Целью изобретения является увеличение выдержки времени и повышение ее стабильности.

Для этого в предлагаемое реле вре- д мени, содержащее времязадающую БС-цепь, выход которой через диод в прямой проводимости соединен со входом усилителя, ключ запуска, резисторы, введены стабилитрон, транзистор, конденсатор. ЗО

Стабилитрон включен во времяэадающую

HC-цепь между конденсатором и резисто; ром. Свободная обкладка времяэадающего конденсатора соединена через один резистор с положительной шиной источника питания и через коллекторно-эмиттерный переход дополнительного транзистора — с общей его шиной.

База дополнительного транзистора соединена с выходом усилителя, вход которого соединен через другой резистор с общей шиной источника питания, через, дополнительный конденсатор с подвижным контактом ключа запуска. Один неподвижный контакт последнего соединен с коллектором дополнительного транзистр ра, а другой — с общей шиной.

На чертеже приведена схема реле времени °

Реле времени содержит времяэадающую RC-цепь на резисторе 1 и конденсаторе 2, усилитель 3, ключ 4 запуска,, резисторы 5-7, диод 8, стабилитрон 9, дополнительные транзистор 10 и конденсатор 11, исполнительное реле 12 и положительную шину 13 источника питания.

Шина 13 через резистор 6 и через последовательную цепочку иэ резистора 1 стабилитрона 9 и конденсатора 2 подключена к колллектору транзистора 10, 571840

ЦНИИПИ Заказ 3040/36 Тираж 976 . Подписное В

Филиал ППП Патент, r.Óæãîðîä, ул. Проектная, 4 соединенному через ключ 4 с одной обкладкой конденсатора 11, Другая обклад; ка конденсатора 13, подключена ко входу усилителя 3„ соединенному через резистор 7 с общей:шиной, а через диод 8 в прямой проводимости - с общей точкой резистора 1 и катода стабилитрона 9. Выход усилителя 3 подключен к рел 12 в соединен через резистор 5 с базой транзистора 10, эмиттер кото- 10 злого подключен к общей шине.

Реле времени работает следующим образом.

Между выдержками времени усилитель

3 открыт, транзистор 10 закрыт, конден-.6 ,сатор 2 заряжен от шины 13 через резистор 6„ стабилитрон 9, диод 8, резистор 7 и вход усилителя 3. Конденсатор 11 обеспечивает закрытое состояние транзистора 10 после включения е0 питания.

При подаче напряжения на шину13, положительнып перепад напряжения подается через резистор 6, конденсатор 11, конденсатор 2, стабилитрон 9 и диод 8 на вход усилителя 3, открывая его, При этом конденсатор 2 заряжается до разности между напряжением питания и на-, пряжением на аноде стабилитрона 9, который обеспечивает одномерную работу электролитического конденсатора 2. При соединении койденсатора 11 с общей шиной через ключ М он разряжается через резистор 7. При этом закрывается усили- тель З,и начинается отсчет выдержки времени . Транзистор 10 открывается выходным напряжением усилителя 3, и конденсатор 2 перезаряжается. При этом диод 8 отключает времязадающую ЯС-цепь от входа усилителя 3. Когда напряжение.. на аноде диода 8 достигает суммы порогового напряжения усилителя 3, он открывается и реле времени возвращается в исходное состояние.

Формула изобретения

Реле времени, содержащее времязадающую RC""öåïü, выход которой через диод в прямой проводимости соединен с входом усилителя, ключ запуска и резисторы, о т л и ч а ю щ е е с я тем, что, с 1елью увеличения выдержки вре-: мени и повышения ее стабильности, в него введены стабилитрон, транзистор, конденсатор, при этом стабилитрон включен во времязадающую БС-цепь между конденсатором и резистором, свободная обкладка времязадающего конденсатора соединена через один резистор с положйтельной шиной источника питания и через коллекторно-эмиттерный переход дополнительного транзистора с общей его шиной, база упомянутого дополнительного транзистора соединена с выходом усилителя, вход которого соединен через другой резистор с общей ыиной источника питания, а через дополнительный конденсатор — с подвижным контактом ключа запуска, один неподвижный контакт которого соединен с маллектором дополнительного транзистрра,, а другой — с общей шиной.

Источники информации, принятые зо внимание при экспертизе:

1. Реле времени с выдержкой от. двух секунд до сорока секунд. -" Sfedavaei

Taehaica ", 1962. г., Р 51 стр ° 196.

2. Лвторское свидетельства СССР

Р 439025, кл. Н 01 Н 47/18, 1972.
