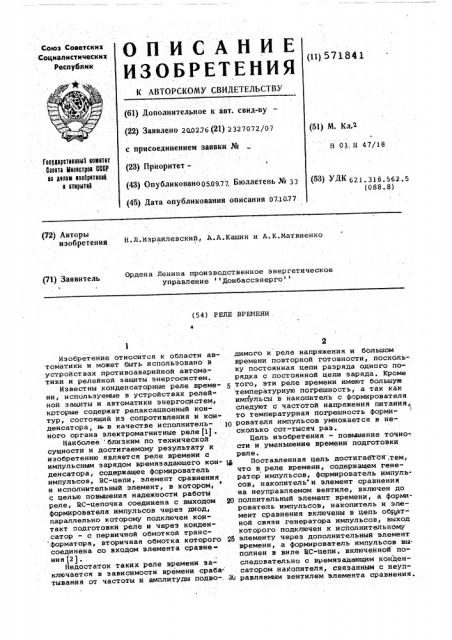

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (i1j 571841 (61) Дополнительное к. авт. свид-ву (22) ЗаявлЕно 200278 (21) 2327072/07 с присоединением эаявки № (51) М. Кл2
Н 01; Н 47/18
Гаатнвратванны% наматат. Ваввтв Манватрав CGCP на двааи аваарвтанвв а атнрытнв (23) Приоритет(43) Опубликовано 0509.77, Бюллетень № 33 (53) УДК 621. 318. .562.5 (088. 8) (45) Дата опубликования описания 07.1077 (72) Авторы изобретения н, л,израилевскнй, Ъ. A Кашин и Ь. К.Матвиенко
Ордена Ленина производственное энергетическое управление Донбассэнерго (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ .
Изобретение относится к области автоматики и может быть использовано в устройствах противоаварийной автоматики и релейной защиты энергосистем.
Известны конденсаторные реле времени, используемые в устройствах релейной защиты и автоматики энергосистем, которые содержат релаксационный контур, состоящий из сопротивления и конденсатора, и в качестве исполнитель- 10 ного органа электромагнитные реле(1) .
Наиболее близким по технической сущности и достигаемому результату к
H3îáðåòåíèþ является реле времени с импульсным зарядом времязадающего кон- @ денсатора, содержащее формирователь импульсов, BC-цепи, элемент сравнения и исполнительный элемент, в котором, с целью повышения надежности работы реле, ттС-цепочка соединена с выходом Q0 формирователи импульсов через диод, параллельно которому подключен контакт подготовки реле и через конденсатор - с первичной обмоткой транс форматора„ вторичная обмотка которого 25 соединена со входом элемента сравне.ния(2).
Недостаток таких реле времени заключается в зависимости времени сраба" тывания от частоты и амплитуды подво-, 30 димого к реле напряжения и большом времени повторной готовности, поскольку постоянная цепи разряда одного порядка с постоянной цени заряда. Кроме того, эти реле времени имеют большую температурную погрешность, а так как импульсы в накопитель с формирователя следуют с частотой напряжения питания„ то температурная погрешность формирователя импульсов умножается в несколько сот-тысяч раз.
Цель изобретения — повышение точно-. сти и уменьшение времени подготовки реле. поставленная цель достигается,тем, что в реле времени, содержащем генератор импульсов, Формирователь импуль- сов, накопитель и элемент сравнения на неуправляемом вентиле, включен до полнительный элемент времени, а формирователь импульсов, накопитель и элемент сравнения включены в цепь обцртной связи генератора импульсов, выход которого подключен к исполнительному элементу через дополнительный элемент времени, а формирователь импульсов выполнен в виле RC-цепи, включенной последовательно с времязадающим конденсатором накопителя, связанным с неуправляемым вентилем элемента сравнения.
571841
Формула изобретения
Реле времени, содержащее генератор импульсов, формирователь импульсов, на-, копитель с времязадающим конденсатором, элемент сравнения на неуправляемом вентиле и исполнительный элемент, о т л и ч а ю щ е е с я тем, что, с целью. повышения точности и уменьшения време.— ни подготовки, оно снабжено элементом времени, формирователь импульсов, накопитель и элемент сравнения включены в цепь обратной связи генератора импульсов, выход которого подключен к исполнительному элементу через упомянутый элемент времени, а формировател импульсов выполнен в виде ВС-цепи, включенной последовательно с времязадающим конденсатором накопителя, связанным с неуправляемым вентилем элемента сравнения.
Источники информации, принятые. во внимание при экспертизе:
1. Дружинин Г.B. Р ле времени. Энергия б-ка по автоматике М., 1966 1Я Я 22 .
2. Авторское свидетельство СССР
9 364035, кл. Н 01 Н 47/18, 1971. Это позволяет использовать применяемые в технике релейной защиты и авто- матики реле времени как эталонные эле.— менты времени генератора импульсов и простыми средствами получать высоко- 5 точные реле времени с диапазоном уставок от G до 200 и более секунд.
На фиг. 1 показана блок-схема реле времениу на фиг. 2 — принципиальная электрическая схема реле времени. l0
Реле времени состоит из генератора
1 импульсов, формирователя 2 импульсов, накопителя 3, элемента сравнения 4, дополнительного элемента времени 5, исполнительного элемента 6. 15
Генератор 1 импульсов состоит из эталонного элемента времени 7, узла сброса 8, контакта 9 подготовки формирователя импульсов, контактов 10 и 11 двух выходов генератора импуль- gp сов. Формирователь импульсов 2 состоит из конденсатора 12 и резистора 13.
Накопитель 3 состоит из конденсатора
14 и резистора 15.
Элемент сравнения 4 представляет собой неуправляемый тиристор или кремниевыи стабилитрон. Кроме того, в реле времени входят резисторы 16 и 17 для разряда конденсаторов 12 и 14.
Контакт 18 служит для пуска реле времени, а контакт 19 для подготовки реле времени к работе.
При подаче команды на реле времени размыкается контакт 19, через который осуществляется разряд конденсатора 14 накопителя, замыкается контакт 18, и напряжение подается на эталонный элемент времени 7.
Отработав свою выдержку времени (10 — 12 сек.j элемент времени размыкает контакт 9 подготовки формирователя импульсов и замыкает контакты 10. и 11 на выходе генератора имПульсов.
В этот момент по цепи: — контакт 10„ формирователь импульсов 2 и накопитель 3 — заряжается конденсатор 12. 45
Благодаря малой- емкости конденсатора
12 форма импульса заряда остроконечная. Этот импульс через элемент сравнения 4 поступает на узел сброса 8, который возвращает в исходное положе- 50 ние механизм выдержки времени элемен-. та времени 7. Контакты 10 и 11 размыкаются, замыкается контакт 9, и элемент времени 7 запускается снова. После истечения его выдержки времени 55 прои сходит формирование очередного импульса, и цикл повторяется.
Сформированные импульсы поступают в накопительный конденсатор 14, который ступенчато заряжается. Благодаря 60 малому времении импульсов заряда рабо та накопителя не зависит от времени замкнутого состояния контакта 10, а благодаря последовательному включению конденсатора 12 формирователя импульсов и конденсатора 14 накопителя количество электричесва, которое получает накопитель в момент прохождения импульса, зависит только от номера цикла.
По мере заряда накопительного конденсатора 14 ступенчато уменьшается амплитуда импульсов, поступающих на элемент сравнения 4 ° Элемент сравнения служит для сравнения амплитуды поступающих импульсов с заданной величиной.
Когда амплитуда этих импульсов достигнет заданного значения, элемент сравнения не пропускает сигнал на узел сброса 8, элемент времени 7 не возвращается, контакт 11, сработав, не раз.— мыкается, дополнительный элемент времени 5 срабатывает и включает исполнительный элемент.
Уставка дополнительного элемента времени выбирается так, чтобы при кратковременном срабатывании контакта 11 в процессе работы реле времени, сигнал на исполнительный элемент не прбходил.
В узле сброса, может быть использо. ван логический элемент . НЕТ, управляемый тиристор и другие.
Регулировка выдержки времени осуществляется резистором 15, изменением емкости конденсаторов 12 и 14 и другими способами, например изменением уровня срабатывания элемента сравнения 4 или изменением уставки элемента времени 7.
571841 Риг. 1
Составитель v. Наказная
Ре акто В.Фель ан. Тех е А Жмьянов+ Ко енто Е.Папп
Заказ 3040/36 Тираж.976 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035 Москва Ж-35 Ра ская наб. . 4 5
Филиал ППП Патент г. Ужгород, ул. Проектная, 4
