Устройство для управления электродвигателем постоянного тока последовательного возбуждения

Устройство для управления электродвигателем постоянного тока последовательного возбуждения

Иллюстрации

Показать все

Реферат

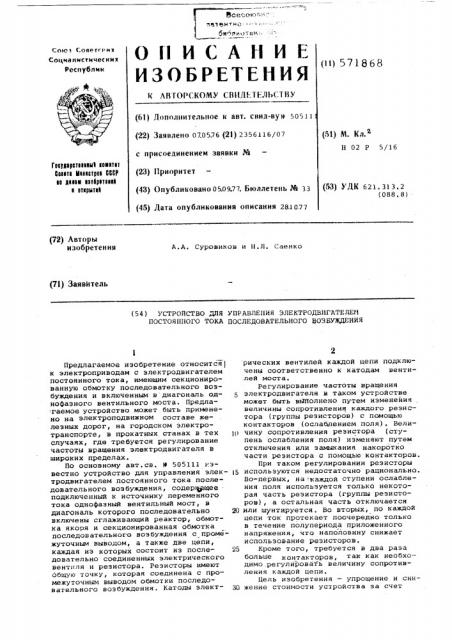

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЛИ ЕЛЬС1 ВУ :ок я Гояет кмк

Соцча лнстичес ки к

Республик (11) 571868 (61) Лополнительиое к авт. свид-ву)я 50511 (22) Заявлено 070576 (21) 2356116/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 050977. Бюллетень № 33 (45} Дата опубликования описания 281077 (51) М. Кл.

Н 02 P 5/16

Гвврдарвтвввлыв квактвт

Фвввта Маяавтрвв СВвр

le даава азвврвтвааа а вткрытая (53) УДК 621. 313.2 (088,8) (72) Авторы изобретения

А.А, Суровиков и Н. Л. Саенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДВЙГАТЕЛЕИ (1ОСТОЯННОГО ТОКА ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ

Предлагаемое изобретение относится к электроприводам с электродвигателем постоянного тока, имеющим секционированную обмотку последовательного возбуждения и включенным в диагональ однофазного вентильного моста. Предла гаемое устройство может быть применено на электроподвижном составе железных дорог, на городском электротранспорте, в прокатных станах в тех случаях, где требуется регулирование частоты вращения электродвигателя в широких пределах.

По основному авт.св. 9 505111 известно устройство для управления электродвигателем постоянного тока последовательного возбуждения, содер (ущее подключенный к источнику переменного тока однофазный вентильный мост, в диагональ которого последовательно включены сглаживающий реактор, o6MQTка якоря и секционированная обмотка последовательного возбуждения с промежуточным выводом, а также две цепи, каждая из которых состоит из последовательно соединенных электрического вент 1ля и резистора. Резисторы имеют общую точку, которая соединена с промежуточным выводом обмотки последовательного возбуждения. Катоды электрических вентилей каждой цепи подключены соответственно к катодам вентилей моста.

Регулирование частоты вращения электродвигателя в таком устройстве может быть выттолнено путем изменейия, величины сопротивления каждого резистора (группы резисторов) с помощью контакторов (ослабпением поля). Величину сопротивления резистора (ступень ослабления поля) изменяют путем отключения или замыкания накоротко части резистора с помощью контакторов.

При таком регулировании резисторы

)5 используются недостаточно рационально.

Во-первых, на .каждой ступени ослабления поля используется только некоторая часть резистора (группы резисторов), а остальная часть отключается

20 или шунтируется. Во вторых, по каждой цепи ток протекает поочередно только в течение полупериода приложенного напряжения, что наполовину снижает использование резисторов.

25 Кроме того, требуется в два раза больше контакторов, так как необходимо, регулировать величину сопротивления каждой цепи.

Цель изобретения — упрощение и сни30 жение стоимости устройства за счет

571868 уменьшения установленной мощности резисторов и сокращения коммут тционной аппаратуры.

Эта цель достигается тем, что контакторами соединены точки резисторов, имеющие равные величины сопротивлений относительно общей точки резисторов.

Устройство представлено на чертеже

В диагональ однофазного вентильного моста "abed между точками db последоват ьно включены сглаживающий реактор 1, обмотка якоря 2 и секционированная обмотка последовательного возбуждения (3, 4) с промежуточным выводом C Между выводом и и точками " a и с моста включены соответственно резистор 5 с вентилем 6 и резистор 7 с вентилем 8. Контакты контакторов (9,...(,...à) подключены одним контактом к резистору 5, а дру-: гим — к соответствующим точкам резистора 7. Число контакторов (9,...c,... ф ) определяется необходимьм количес- твом ступеней ослабления поля. Каждый контактор соединяет для заданной ступени ослабления поля такие точки рези-, сторов 5 и 7, которые имеют равные величины сопротивЛений относительно точки e . Это позволяет получить одинаковую ступень ослабления поля как для одного полупериода приложенного к мосту напряжения так и для другого полупериода.

Когда контакты контакторов (9,...i я) разомкнуты то ток при положительном потенциале на точке a протекает по плечу ad моста, реактору 1, якорю 2, секции 3 и разветвляется по секции 4 и цепи "ec" При положительном потенциале на:точке "с ток протекает по плечу сй, реактору

1, якорю 2, секции 3 и разветвляется по секции 4 и цепи "ta . получают первую ступень ослабления поля.

При замыкании, например, контакта контактора 9 ток при подходе к точке e" разветвляется по секции 4, части резистора 5 и части mr резистора 7. При положительном потенциале на-. точке а ток, пройдя часть к резистора 5, через замкнутые контакты контактора 9 идет дальше по резистору 7.

Если положительный потенциал -на точjoe "с", то ток, пройдя часть " rn" резистора 7, через замкнутые контакты контактора 9 идет дальше LTo резистору

Так как части "к" и m" резисторов

5 и 7 равны между собой и включены параллельно, то их общее сопротивление уменьшается в два раза. Следовательно, уменьшается и общее сопротивление для тока, протекающего по цепи

10 "И при положительном потенциале на точке "а и цепи ea при положительном потенциале на точке "cr Получают вторую ступень ослабления поля.

При включении другого контактора, например "i добиваются новой ступени ослабления поля и т.д.

Следовательно, регулирование частоты вращения электродвигателя в предлагаемом изобретении выполнено переключением необходимой части одного и другого резисторов на параллельное соединение. Благодаря этому резисторы используются в полном объеме на каждой ступени ослабления поля. Кроме того, использование резисторов повышается и за счет применения их частей совместно для каждого полупериода приложенного напряжения. Все это позволяет уменьшить их установленную мощность.

В то же время применение изобретения позволяет снизить потребное число контакторов, необходимых.для регулирования резисторов. Благодаря этому устройство упрощается и. Удешевляется.

35 Формула изобретения

Устройство для управления электродвигателем постоянного тока последовательного возбуждения по авт.,св.

40 9 505111, о т л и ч а ю щ е е с я тем, что, с целью упрощения и снижения стоимости устройства эа счет уменьшения установленной мощности резисторов и сокращения коммутационной аппаратуры, 45 выводы ступеней резисторов, имеющие одинаковые сопротивления относительно общей точки, соединены контактами контакторов ослабления поля двигателя.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 505111,кл. Н 02 P 5/16, 06.06.72.
