Реферат

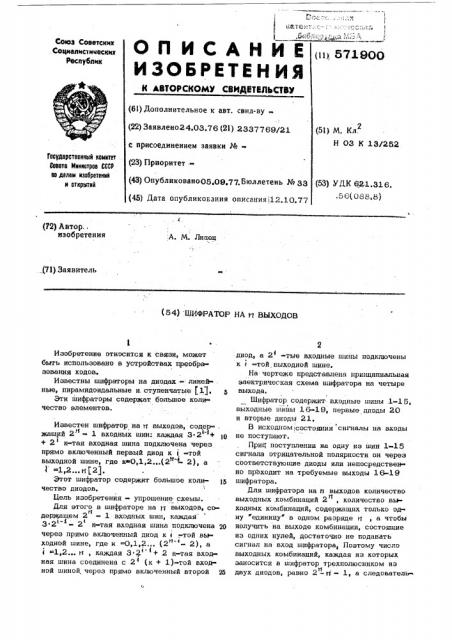

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Сскоз Советских

Социалистических

Республик (1Ц 5719GO

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву(22) Заявлено24.03.76 (21) 2337769/21 с присоединением заявки №(23) Приоритет(43) Опубликовано05,09,77,Бюллетень № 33 (45) Дата опубликования описания 12.10.77 (51) M. Кл.

Н 03 К 13/2S2

Гаоударстеенный комитет .

Совета Ииниотров СССР ио делам изобретений и открытий (53) УДК 621.316. .56(О В &,8) (72) Автор, изобретения

A. М. Липец. (71) Заявитель (54) ШИФРАТОР НА и ВЫХОДОВ

Изобретение относится к связи, может быть использовано в устройствах прэобраЭОВания кодОВ.

Известны шифраторы на диодах - линей ные, пирамидоидальные и. ступенчатые (lg.

Эти шифраторы содержат большое количество элементов.

Известен шифратор на тт выходов, содер- . жащий 2 - 1 входных шин: каждая 3 ° 2 +

+ 2 к-тая входная шина подключена через прямо включенный первый диод к (-той выходной шине, где к 0,1,2...(2 " - 2), а

t 1,2... и (2).

Этот шифратор содержит большое коли- И чество диодов.

Цель изобретения - упрощение схемы.

Для этого в шифраторе íà тт выходов, со. и держащем 2 — 1 входных шин, каждая (-1

3 2 - 2 к-тая входная шина подключена 20 через прямо включенный диод к < -,той вь ходной шине, где к =0,1,2... (2" - 2), а

1,2... и, каждая 3 2 + 2 к-тая вход -1 ная шина соединена с 2" (к + 1)-той вход« ной шиной, через прямо включенный второй й5

2 диод, а 2 -тые входные шины подключены к -той,выходной шине.

На чертеже представлена принципиальная электрическая схема шифратора на четыре выхода, Шифратор содержит входные шипы 1-15, выходные шины 16-19, первые диоды 20 и вторые диоды 21.

В исходном состоянии сигналы на входы не поступают.

Пригт поступлении на одну из шин 1-15 сигнала отрицательной полярности он через соответствующие диоды или непосредствен но праходит на требуемые выходы 16-19 шифратора.

Для шифратора íà п выходов количество выходных, комбинаций 2, количество выходных комбинаций, содержащих только од ну "единицу в одном разряде т, а чтобы получить на выходе комбинации, состоящие из одних нулей, достаточно не подавать сигнал на вход шифратора, Поэтому число выходных комбинаций, каждая из которых заносится в шифратор трехполюсником из и двух диодов, равно 2 — тт .- l, а следователь

571900

Формула и зобрет ения

17

Составитель Л. Вагин

Редактор 5. Федотов Техред 3..Фанта Корректор H- Гокс"*

Заказ 3286/38 Тираж 1065 Подписное

ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий .

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент», r. Ужгород, ул. Проектная, 4

3 ио, число диодов в нирамндоидальном шиф.раторе может быть определено по формуле

2 (2 - -1).

Таким образом, описанное устройство нри значительном меньшем количестве але. ментов обладает теми же функциональными возможностями

Шифратор на и выходов, содержащий, 2 «1 входных шин, каждая 3 2 + 2 в-тая входная шина которого подключена через прямо включенный первый диод к

„t той выходной шине, где.к 0,1,2... (2 - р

- 2), a i =1,2... n, о т л и ч а ю m и и с я тем, что, с целью упрощения схемы.

1-1 киедая 3 2, + 2 к тая Входная шина сое» динена с 2 (к + 1)-той входной шиной через примо включенный второй диод, а

2 -тые входные шины подключены к i той выходной шине.

Источники информации, принятые во вни. мание при акспертизе:

1. Шляпоберскнй В. H. Основные текин ки передачи дискретных сообщений. N., "Связь, 1973, с. 142 150.

2. Шляпоберский В. И. Основы техники передачи дискретных сообщений. М., Связь ., 1973, с. 155.
