(1 11 572344

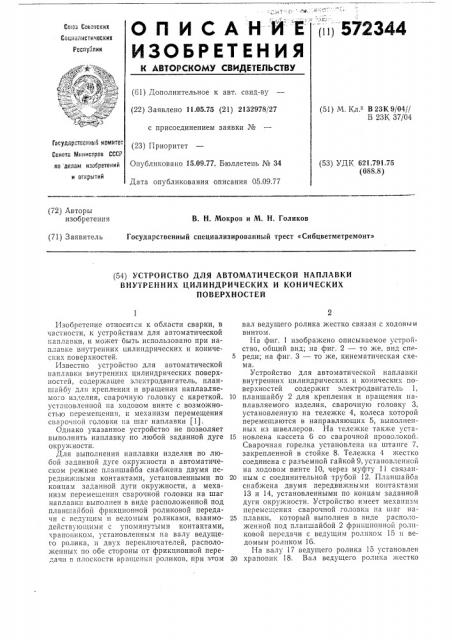

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Са;оз Советских

CoI;налистических

Ресоу5лик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.05.75 (21) 2132978/27 с присоединением заявки № (23) Приоритет

Опубликовано 15.09.77. Бюллетень № 34

Дата опубликования описания 05.09.77 (51) М. Кл з В 23К9/04//

В 23К 37/04

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.791.75 (088,8) (72) Авторы изобретения

В. Н. Мокров и М. Н. Голиков (71) Заявитель Государственный специализированный трест «Сибцветметремонт» (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ НАПЛАВКИ

ВНУТРЕННИХ ЦИЛИНДРИЧЕСКИХ И КОНИЧЕСКИХ

ПОВЕРХНОСТЕЙ

Изобретение относи1ся к области сварки, в частности, к устройствам для автоматической иаилавки, и может быть использовано при наплавке внутренних цилиндрических и конических поверхностей.

Известно устройство для автоматической наплавки внутренних цилиндрических поверхностей, содержащее электродвигатель, планшайбу для крепления и вращения наплавляемо.-о изделия, сварочную головку с кареткой. установленной иа ходовом винте с возможностью перемещения, и механизм перемещения сварочной головки иа шаг наплавки (1).

Однако указанное устройство не позволяет выполнять наплавку по любой заданной дуге окру?кности.

Для выполнения наплавки изделия по любой заданной дуге окружности в автоматическом режиме планшайба снабжена двумя передви?киыми контактами, установленными по концам заданной дуги окружности, а механизм перемегцения сварочной головки на шаг наплавки выполнен в виде располо?кенной под планшайбой фрикционной роликовой передачи с ведущим и ведомым роликами, взаимодействующими с упомянутыми контактами, храпогиком, установленным иа валу ведущего ролика, и двух переключателей, расположенных по обе стороны от фрикционной передачи в плоскости вращения роликов, при этом вал ведущего ролика жестко связан с ходовым винтом.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — то же, вид cIIp.5 реди; на фиг. 3 — то же, кинематическая схема.

Устройство для автоматической наплавки внутренних цилиндрических и конических поверхностей содержит электродвигатель 1, 10 планшайбу 2 для крепления и вращения наплавляемого изделия, сварочную головку 3, установленную на тележке 4, колеса которой перемещаются в направляющих 5, выполненных из швеллеров. На тележке также уста15 новлена кассета б со сварочной проволокой.

Сварочная горелка установлена на штанге 7, закрепленной в стойке 8. Теле?кка 4 ?кестко соединена с разъемной гайкой 9, установленной на ходовом винте 10, через муфту 11 связан20 ным с соединительной трубой 12. Планшайба снабжена двумя передвижными контактами

13 и 14, установленными по концам заданной дуги окру?кности. Устройство имеет механизм перемен,ения сварочной головки IIa шаг на25 плавки, который выполнен в виде расположенной под планшайбой 2 фрикционной роликовой передачи с ведущим роликом 15 и ведомым роликом 16.

На валу 17 ведущего ролика 15 установлен

30 храповик 18. Вал ведущего ролика жестко

572344

3 связан с ходовым винтом 10, Под планшайбой по оое стороны от фрикционной передачи в плоскости вращения роликов установлены два переключателя 19 и 20.

Устроиство работает следующим образом.

11роцесс наплавки по всеи окружности ведется при опущенных переключателях 19 и

20. При вращении планшайбы 2 вправо передвижной контакт 13 входит в фрикционный контакт с ведущим роликом 15, поворачивая его влево и перемещая тележку 4 влево на шаг наплавки, 11ри фрикционном контакте передвижного контакта 14 с ведомым роликом sb последнии вращается влево, поворачивая ведущии ролик ib вправо, и за счет храповика ib ролик l5 проворачивается вхолостую. 1 ри вращении планшайбы 2 влево передвижнои контакт 13 проворачивает вправо ролик sb, который за счет храпового соединения проворачивается вхолостую. 11ри фрикционном контакте передвижного контакта 14 с роликом ib ролик ib вращается влево, передвигая тележку 4 на шаг наплавки.

J5 процессе наплавки по заданной дуге окружности при вращении планшайбы 2 вправо передвижнои контакт 13 вступает во фрикционный контакт с роликом l5, проворачивая ходовой винт 10 на шаг наплавки. Ы конце взаимодеиствия передвижного контакта 13 с роликом 15 (в крайней точке смещения на шаг наплавки) передвижной контакт 13 нажимает на концевой переключатель 19 и вращение планшайбы 2 изменяется на обратное.

11ри этом передвижной контакт 13 вращает ролик 15 в обратном направлении, но за счет храповика 18 ролик проворачивается вхолостую. При вращении планшайбы 2 влево передвижной контакт 14 взаимодействует с роликом 16. Ролик 16, вращаясь вправо, поворачивает ролик 15 влево, передвигая тележку 4 на шаг наплавки. В конце взаимодействия передвижного контака 14 с роликом 16 контакт нажимает на переключатель 20 и вращение планшайбы 2 изменяется на противоположное, Затем процесс повторяется.

Устройство для автоматической наплавки внутренних цилиндрических и конических поверхностей позволяет наплавлять изделия диаметром от 200 до 1000 мм длиной до 2500 мм на любой заданной дуге окружности, при этом улучшаются условия труда, снижается трудо10 емкость, ускоряется процесс наплавки.

Формула изобретения

Устройство для автоматической наплавки внутренних цилиндрических и конических по15 верхностей, содержащее электродвигатель, планшайбу для крепления и вращения наплавляемого изделия, сварочную головку с кареткой, установленной на ходовом винте с возможностью перемещения, и механизм пере20 мещения сварочной головки на шаг наплавки, отл и ч а ю щ ее с я тем, что, с целью выполнения наплавки изделия по любой заданной дуге окружности в автоматическом режиме, планшайба снабжена двумя передвижны25 ми контактами, установленными по концам заданной дуги окружности, а механизм перемещения сварочной головки на шаг наплавки выполнен в виде расположенной под планшайбой фрикционной роликовой передачи с

30 ведущим и ведомым роликами, взаимодействующими с упомянутыми контактами, храповиком, установленным на валу ведущего ролика, и двух переключателей, расположенных по обе стороны от фрикционной передачи в

35 плоскости вращения роликов, при этом вал ведущего ролика жестко связан с ходовым винтом, Источники информации, принятые во внимание при экспертизе

40 1. Каталог-справочник «Сварочное оборудование». Часть 1. ИЭС им. Е. О. Патона, Киев, 1968, с. 152.

572344

15 1,3

А А

Фиг. c
