Масса для изготовления абразивного инструмента
Иллюстрации
Реферат

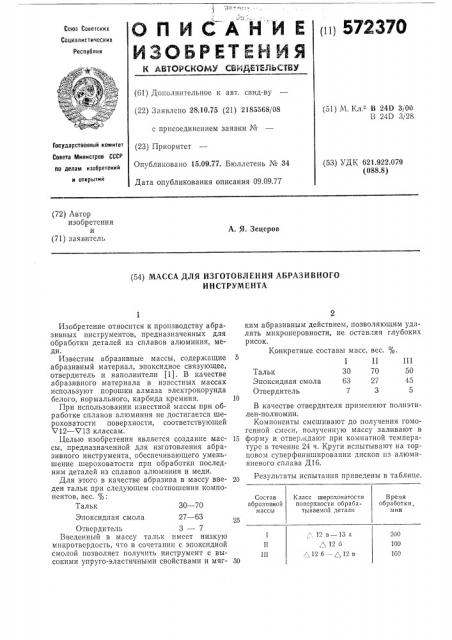

ОПИСАНИ Е
ЙЗОБРЕТEHMЯ и11 5У2 370
Сента Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 28.10.75 (21) 2185568/08 с присоединением заявки № (23) Приоритет
Опубликовано 15.09.77. Бюллетень № 34
Дата опубликования описания 09.09.77 (51) N. Кл. В 24Î 3/00
В 24D 3/28
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.922.079 (088.8) (72) Автор изобретсния и (71) заявитель
А. Я. Зецеров (54) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ АБРАЗИВНОГО
И НСТРУМЕНТА
Состав абразивной массы
Время обработки, мин
Класс шероховатости поверхности обрабатываемой детали
30 — 70
25,". 12 в — 13 а
100
1Ц
,12 б,.,12 б - —, 12 в
Изобретение относится к производству абразивных инструментов, предназначенных для обработки деталей из сплавов алюминия, меди.
Известны абразивные массы, содержащие абразивный материал, эпоксидное связующее, отвердитель и наполнители (1). В качестве абразивного материала в известных массах используют порошки алмаза электрокорунда белого, нормального, карбида кремния.
При использовании известной массы при обработке сплавов алюминия не достигается шероховатости поверхности, соответствующей
V12 — %13 классам.
Целью изобретения является создание массы, предназначенной для изготовления абразивного инструмента, обеспечивающего уменьшение шероховатости при обработки последним деталей из сплавов алюминия и меди.
Для этого в качестве абразива в массу введен тальк при следующем соотношении компонентов, вес. %:
Тальк
Эпоксидная смола 27 — 63
Отвердитель 3 — 7
Введенный в массу тальк имеет низкую микротвердость, что в сочетании с эпоксидной смолой позволяет получить инструмент с высокими упруго-эластичными свойствами и мягким абразивным действием, позволяющим удалять микронеровности, не оставляя глубоких рисок.
Конкретные составы масс, вес. .
I П III
Тальк 30 70 50
Эпоксидная смола 63 27 45
Отвердитель 7 3 5
В качестве отвердителя применяют полиэтилен-полиомин.
Компоненты смешивают до получения гомогенной смеси, полученную массу заливают в
15 форму и отвер.кдают при комнатной температуре в течение 24 ч. Круги испытывают на торцовом суперфинишировании дисков из алюминиевого сплава Д16.
Результаты испытания приведены в таблице.
572Pj 0
Формула изобретения
30 — 70
27 — 63
3 — 7
Тальк
Эпоксидная смола
Отвердитель
Составитель В. Воробьев
Техред М. Семенов
Редактор Н. Аристова
Корректор Л. Котова
Заказ 2078/3 Изд. № 739 Тираж 1109
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Я-35, Раушская наб., д. 4/5
Подписное
Типография, пр. Сапунова, 2
Масса для изготовления абразивного инструмента, содержащая абразивный материал, эпоксидную смолу и отвердитель, о т л и ч а ющ а я с я тем, что, с целью повышения качества обработки, в качестве абразива она содериит тальк при следующем соотношении компонентов, вес. :
Источники информации, принятые во внимание при экспертизе
1. Патент США № 246939 кл. 51 †2, опубл. 1950.
