Реферат

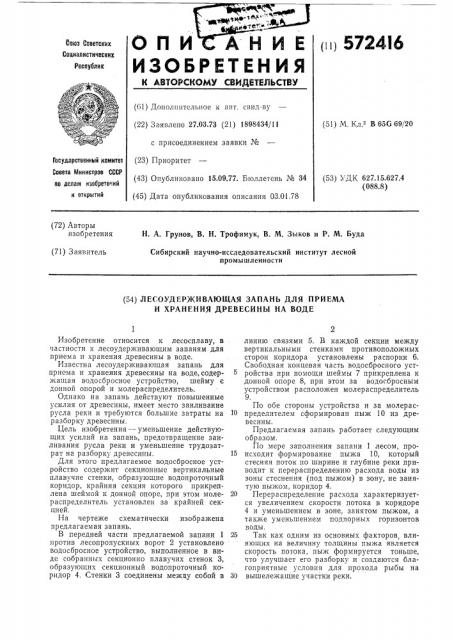

ОПИ АНИЕ

11Ц 572416 бонз Советскик

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (61) Дополнительное ic авт. свид-ву (22) Заявлено 27.03.73 (21) 1898434/11 (51) М. Кл В 65G 69/20 с присоединением заявки №

Совета Министров СССР (53) УДК 627.15.627.4 (088.8) (43) Опубликовано 15.09.77. Бюллетень № 34 (45) Дата опубликования описания 03.01.78 по делам изобретении и открытий (72) Авторы изобретения

Н. А. Грунов, В. Н. Трофимук, В. М. Зыков и P. М. Буда

Сибирский научно-исследовательский институт лесной промышленности (71) Заявитель (54) ЛЕСОУДЕРЖИВА1ОЩАЯ ЗАПАНЬ ДЛЯ ПРИЕМА

И ХРАНЕНИЯ ДРЕВЕСИНЫ НА ВОДЕ

Государственный комитет (23) Приоритет

Изобретение относится к лесосплаву, в частности к лесоудерживающим запаням для приема и хранения древесины в воде.

Известна лесоудерживающая запань для приема и хранения древесины на воде,содержащая водосбросное устройство, шейму с донной опорой и молераспределитель.

Однако на запань действуют повышенные усилия от древесины, имеет место заиливание русла реки и требуются большие затраты на разборку древесины, Цель изобретения — уменьшение действующих усилий на запань, предотвращение заиливания русла реки и уменьшение трудозатрат на разборку древесины.

Для этого предлагаемое водосбросное устройство содержит секционные вертикальные плавучие стенки, образующие водопроточный коридор, крайняя секция которого прикреплена шеймой к донной опоре, при этом молераспределитель установлен за крайней секцией.

На чертеже схематически изображена предлагаемая запань.

В передней части предлагаемой запани 1 против лесопропускных ворот 2 установлено водосбросное устройство, выполненное в виде собранных секционно плавучих стенок 3, образующих секционный водопроточный коридор 4, Стенки 3 соединены между собой в линию связями 5. В каждой секции между вертикальными стенками противоположных сторон коридора установлены распорки 6.

Свободная концевая часть водосбросного устройства при помощи шеймы 7 прикреплена к донной опоре 8, при этом за водосбросным устройством расположен молераспределитель

9.

По обе стороны устройства и за молерас10 пределителем сформирован пыж 10 из древесины.

Предлагаемая запань работает следующим образом, По мере заполнения запани 1 лесом, происходит формирование пыжа 10, который стесняя поток по ширине и глубине реки приводит к перераспределению расхода воды из зоны стеснения (под пыжом) в зону, не занятую пыжом, коридор 4.

20 Перераспределение расхода характеризуется увеличением скорости потока в коридоре

4 и уменьшением в зоне, занятом пыжом, а также уменьшением подпорных горизонтов воды.

25 Так как одним из основных факторов влияющих на величину толщины пыжа является скорость потока, пыж формируется тоньше, что улучшает его разборку и создаются благоприятные условия для прохода рыбы на

ЗО вышележащие участки реки.

Формула изобретения

5 3 7 в

Составитель Б. Даньшин

Редактор О. Торгашева Техред И, Михайлова Корректор И. Позняковская

Заказ 2902/1 Изд. № 1032 Тираж 1109 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Повышение скорости потока в коридоре способствует размыву дна реки на акватории лесохранилища и ниже запани, кроме того предотвращает размыв берегов. После заполнения запани лесом пыж разбирают. Для этого сводят стенки 3 близлежащей к запани 1 секции коридора 4 (предварительно убирают распорки 6 и отдают связи 5 этой секции) и собранную секцию выводят через ворота 2 запани. Разбор пыжа 10 осуществляют от запани до последующей секции коридора 4, которая удерживается на своем месте соседними секциями и шеймой 7.

Последовательно убирая секции коридора и разбирая пыж, освобождают лесохранилище от леса.

Разборка пыжа в запани может производиться и с концевой секции (сверху вниз), пропуская лес по коридору 4. В этом случае, секции коридора снимают сверху и пропускают по коридору вниз через ворота 2 или отводят к берегу к месту отстоя и зимнего хранения.

Лесоудерживающая запань для приема и хранения древесины на воде, содержащая водосбросное устройство, шейму с донной опорой и молераспределитель, о т л и ч а ю щ а яс я тем, что, с целью уменьшения действующих усилий на запань, предотвращения заиливания русла реки и уменьшения трудозатрат на разборку древесины, водосбросное устройство содержит секционные вертикальные плавучие стенки, образующие водопроточный коридор, крайняя секция которого прикреплена шеймой к донной опоре, при этом молераспределитель установлен за крайней сек20 цией.
