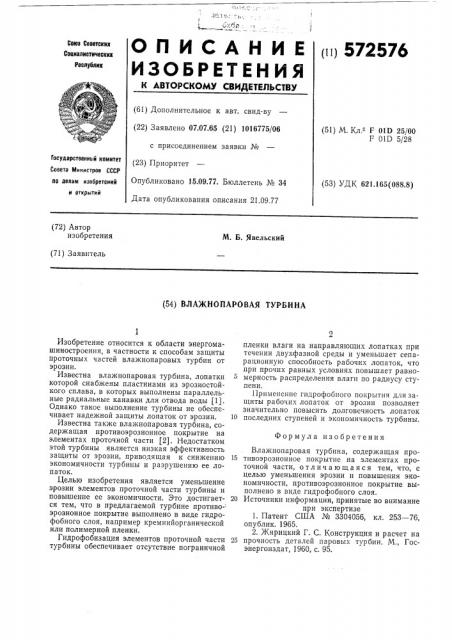

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 572576
Союз Соеетсиии
Соииалистическии
Реслублии (61) Дополнительное к авт. свид-ву (22) Заявлено 07.07.65 (21) 1016775/06 с присоединением заявки ¹ (23) Приоритет
Опубликовано 15.09.77. Бюллетень № 34
Дата опубликования описания 21.09.77 (51) М. Кл з F OID 25/00
F 01D 5/28
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.165(088.8) (72) Автор изобретения
М. Б. Явельский (71) Заявитель (54) ВЛАЖНОПАРОВАЯ ТУРБИНА
Изобретение относится к области энергомашиностроения, в частности к способам защиты проточных частей влажнопаровых турбин от эрозии.
Известна влажнопаровая турбина, лопатки которой снабжены пластинами из эрозиостойкого сплава, в которых выполнены параллельные радиальные канавки для отвода воды (1).
Однако такое выполнение турбины не обеспечивает надежной защиты лопаток от эрозии.
Известна также влажнопаровая турбина, содержащая противоэрозионное покрытие на элементах проточной части (2), Недостатком этой турбины является низкая эффективность защиты от эрозии, приводящая к снижению экономичности турбины и разрушению ее лопаток.
Целью изобретения является уменьшение эрозии элементов проточной части турбины и повышение ее экономичности. Это достигается тем, что в предлагаемой турбине противо- эрозионное покрытие выполнено в виде гидрофобного слоя, например кремнийорганической нли полимерной пленки.
Гидрофобизация элементов проточной части турбины обеспечивает отсутствие пограничной пленки влаги на направляющих лопатках при течении двухфазной среды и уменьшает сепарационную способность рабочих лопаток, что при прочих равных условиях повышает равномерность распределения влаги по радиусу ступени.
Применение гидрофобного покрытия для защиты рабочих лопаток от эрозии позволяет значительно повысить долговечность лопаток
1О последних ступеней и экономичность турбины.
Формула изобретения
Влажнопаровая турбина, содержащая про15 тивоэрозионное покрытие на элементах проточной части, отличающаяся тем, что, с целью уменьшения эрозии и повышения экономичности, противоэрозионное покрытие выполнено в виде гидрофобного слоя.
20 Источники информации, принятые во внимание при экспертизе
1. Патент США № 3304056, кл. 253 †, опублик. 1965.
2. 5Кирицкий Г. С. Конструкция и расчет на
25 прочность деталей паровых турбин. М., Госэнергоиздат, 1960., с. 95.
