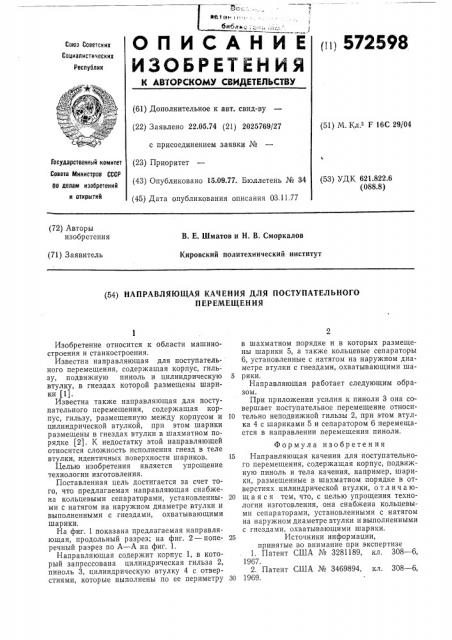

I.

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

011 572598

Союз Советских

Социалистических

Республик

1 т фе — л (61) Дополнительное к авт. свид-ву (22) Заявлено 22.05.74 (21) 2025769/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.09.77. Бюллетень № 34 (45) Дата опубликования описания 03.11.77 (51) М Кл г F 16С 29/04

Государственный комитет

Совета Министров СССР (53) УДК 621.822.6 (088.8) Оо делам изобретений и открытий (72) Авторы изобретения

В. Е. Шматов и Н. В. Сморкалов

Кировский политехнический институт (71) Заявитель (54) НАПРАВЛЯЮЩАЯ КАЧЕНИЯ ДЛЯ ПОСТУПАТЕЛЬНОГО

ПЕРЕМЕЩЕНИЯ

Изобретение относится к области машиностроения и станкостроения.

Известна направляющая для поступательного перемещения, содержащая корпус, гильзу, подвижную пиноль и цилиндрическую 5 втулку, в гнездах которой размещены шарики (1).

Известна также направляющая для поступательного перемещения, содержащая корпус, гильзу, размещенную между корпусом и 10 цилиндрической втулкой, при этом шарики размещены в гнездах втулки в шахматном порядке (2), К недостатку этой направляющей относится сложность исполнения гнезд в теле втулки, идентичных поверхности шариков. 15

Целью изобретения является упрощение технологии изготовления.

Поставленная цель достигается за счет того, что предлагаемая направляющая снабжена кольцевыми сепараторами, установленны- 20 ми с натягом на наружном диаметре, втулки и выполненными с гнездами, охватывающими шарики.

На фиг. 1 показана предлагаемая направляющая, продольный разрез; на фиг. 2 — попе- 25 речный разрез по А — А на фиг. 1.

Направляющая содержит корпус 1, в который запрессована цилиндрическая гильза 2, пиноль 3, цилиндрическую втулку 4 с отверстиями, которые выполнены по ее периметру 30 в шахматном порядке и в которых размещены шарики 5, а также кольцевые сепараторы

6, установленные с натягом на наружном диаметре втулки с гнездами, охватывающими шарики.

Направляющая работает следующим образом.

При приложении усилия к пиноли 3 она совершает поступательное перемещение относительно неподвижной гильзы 2, при этом втулка 4 с шариками 5 и сепаратором 6 перемещается в направлении перемещения пиноли.

Формула изобретения

Направляющая качения для поступательного перемещения, содержащая корпус, подвижную пиноль и тела качения, например, шарики, размещенные в шахматном порядке в отверстиях цилиндрической втулки, о т л и ч а ющ а я с я тем, что, с целью упрощения технологии изготовления, она снабжена кольцевыми сепараторами, установленными с натягом на наружном диаметре втулки и выполненными с гнездами, охватывающими шарики.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3281189, кл. 308 вЂ, 1967.

2. Патент США № 3469894, кл. 308 — 6, 1969.

572598

Фиа!

А -А

Фиа2
