и 572680

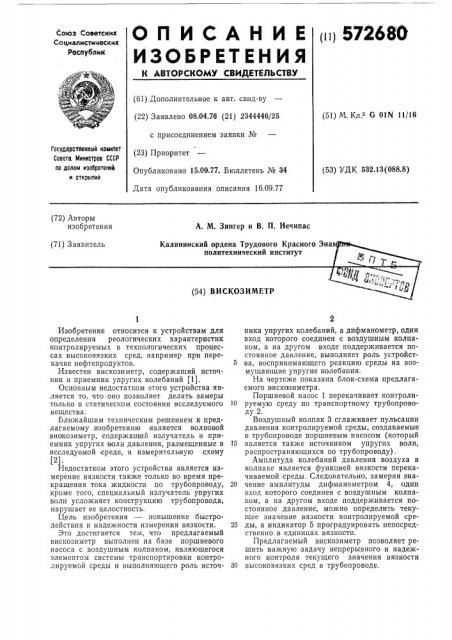

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.04.76 (21) 2344446/25 с присоединением заявки № (23) Приоритет

Опубликовано 15.09.77. Бюллетень № 34

Дата опубликования описания 16.09.77 (51) М. Кл G 01M 11/16

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 532.13(088.8) (72) Авторы изобретения

А. М. Зингер и В. П. Нечипас (71) Заявитель

Калининский Ордена Трудового Красного Зна политехнический институт

/ (54) ВИСКОЗИМЕТР

Изобретение относится к устройствам для определения реологических характеристик контролируемых в технологических процессах высоковязких сред, например при перекачке нефтепродуктов.

Известен вискозиметр, содержащий источник и приемник упругих колебаний (11.

Основным недостатком этого устройства является то, что оно позволяет делать замеры только в статическом состоянии исследуемого вещества.

Ближайшим техническим решением к предлагаемому изобретению является волновой виокозиметр, содержащ ий излучатель и приемник упругих волн давления, размещенные в исследуемой среде, и измерительную схему (2).

Недостатком этого устройства является измерение вязкости также только во время прекращения тока жидкости по трубопроводу, кроме того, специальный излучатель упругих волн усложняет конструкцию трубопровода; нарушает ее целостность.

Цель изобретения — повышение быстродействия и надежности измерения вязкости.

Это достигается тем, что предлагаемый вискозиметр выполнен на базе поршневого насоса с воздушным колпаком, являющегося элементом системы транспортировки контролируемой среды и выполняющего роль источника упругих колебаний, а дифманометр, один вход которого соединен с воздушным колпаком, а на другом входе поддерживается постоянное давление, выполняет роль устройст5 ва, воспринимающего реакцию среды на возмущающие упругие колебания.

На чертеже показана блок-схема предлагаемого висказиметра.

Поршневой насос 1 перекачивает контроли10 руемую среду по транспортному трубопроводу 2.

Воздушный колпак 3 сглаживает пульсации давления контролируемой среды, создаваемые в трубопроводе поршневым насосом (который

15 является также источником упругих волн, распространяющихся по трубопроводу) .

Амплитуда колебаний давления воздуха в колпаке является функцией вязкости перекачиваемой среды, Следовательно, замеряя зна20 чение амплитуды дифманометром 4, один вход которого соединен с воздушным колпаком, а на другом входе поддерживается постоянное давление, можно определить текущее значение вязкости контролируемой сре25 ды, а индикатор 5 проградуировать непосредственно в единицах вязкости.

Предлагаемый вискозиметр позволяет решить важную задачу непрерывного и надежного контроля текущего значения вязкости

30 высоковязких сред в трубопроводе.

572680

Формула изобретения

Составитель А, Йолкой

Техред И, Михайлова Корректоры: В. Посельский и Л. Брахнина

Редактор И. Шубина

Заказ 1984/16 Изд. Мз 760 Тираж 1109 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Вискозиметр, содержащий источник и приемник упругих колебаний, размещенные в исследуемой среде, отличающийся тем, что, с целью повышения быстродействия и надежности измерения вязкости, он снабжен дифманометром, а в качестве источника упругих колебаний служит поршневой насос с воздушным колпаком, являющийся элементом системы транспортировки исследуемой среды, прйчем один вход дифманометра соединен с воздушным колпаком.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Мз 420908, G 01N 11/16, 1972.

2. Авторское свидетельство СССР Кз 307315, 10 G 01N 11/16, 1968.
