Реферат

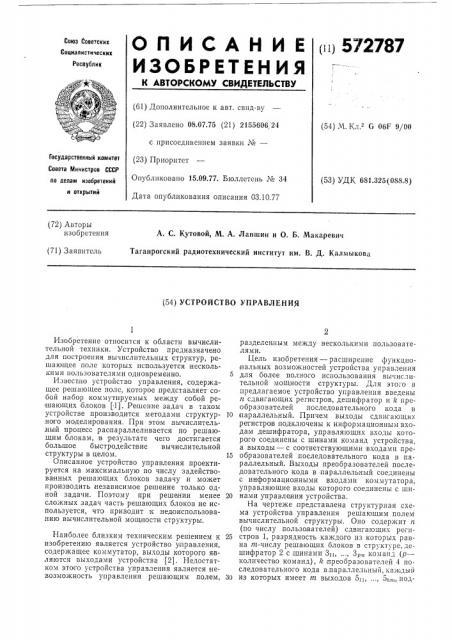

О П И С А Н И Е () 572787

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 08,07.75 (21) 2155606, 24 с присоединением заявки ¹вЂ” (23) Приоритет

Опубликовано 15.09.77. Бюллетень ¹ 34

Дата опубликования описания 03.10.77 (54) М. Кл з G 06F 9/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.325(088.8) (72) Авторы изобретения

А. С. Кутовой, М. А. Лапшин и О. Б, Макаревич

Таганрогский радиотехнический институт им. В. Д. Калмыкова (71) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ

Изобретение относится к области вычислительной техники. Устройство предназначено для построения вычислительных структур, решающее поле которых используется несколькими пользователями одновременно.

Известно устройство управления, содержащее решающее поле, которое представляет собой набор коммутируемых между собой ре шающих блоков (1). Решение задач в таком устройстве производится методами структурно го моделирования, При этом, вычислительный процесс распараллеливается по решающим блокам, .в результате чего достигается большое быстродействие вычислительной структуры в целом.

Описанное устройство управления проектируется на максимальную по числу задействованных решающих блоков задачу и может производить независимое решение только одной задачи. Поэтому при решении менее сложных задач часть решающих блоков не используется, что приводит к недоиспользованию вычислительной мощности структуры.

Наиболее близким техническим решением к изобретению является устройство управления, содержащее коммутатор, выходы которого являются выходами устройства (2). Недостатком это го устройства управления является ineвозможность управления решающим полем, разделенным между несколькими пользователями.

Цель изобретения — расширение функциональных возможностей устройства управления

5 для более полного использования вычислительной мощности структуры. Для этого в предлагаемое устройство управления введены п сдвигающих регистров, дешифратор и k преобразователей последовательного кода в

10 параллельный. Причем выходы сдвнгающих регистров подключены к информационным входам дешифратора, управляющих входы которого соединены с шинами команд устройства, а выходы — с соответствующими, входами пре15 образователей последовательного кода в параллельный. Выходы преобразователей последовательного кода в параллельный соединены с информационными входами коммутатора, управляющие входы которого соединены с ши20 нами управления устройства.

На чертеже представлена структурная схема устройства управления решающим полем вычислительной структуры. Оно содержит и (по числу пользователей) сдвигающих реги25 стров 1, разрядность каждого из которых равна т-числу решающих блоков в структуре, дешифратор 2 с,шинами 3», ..., 3p> команд (р— количество команд), k преобразователей 4 последовательного кода в,параллельный, каждый

30 из которых имеет т выходов 5», ..., 5лДД под3

572787

15 ключенных к информационным входам коммутатора 6. К управляющим входам коммутатора подключены l шпп управления 7|, ..., 7„ а его выходы 811, ..., 8„;, являются выходами устройства.

Функционирование устройства управления рассматривается в предполо3кении, |то пользователи распредел I;Il! решающие блоки между собой произвольным образом. Г1рп этом адреса рс|пающпх блоков, задейстl3oaalllll,l каждым по.лbзовате:lе|1, храпяTc я В соогllеTeтвующем сдви|ак;щсм регистре 1 13 виде едппш| в разрядах, номера коroðo.о совпадают с номерами занятых блоков. По шипам 311, ..., 3| „от каждого пользователя поступают команды на управление частью решающего поля, занятой данным пользователем, например «Пуск», «Остапо|3», «Сорос» и т. п. По шинам 71, ..., 71 на управля|ощие входы коммутатора 6 постоянно поступают управляющие сигналы, с помощью которых осуществляется выполнение команд пользователей.

Адреса решающих блоков из регистров 1 последовательным кодом поступают на информационные входы дешифратора 2, при lем информация в регистрах после сдвига восстанавливается, Если на управляющий вход (входы) дешпфратора 2 по одной пз;шш (щи|ам) 3|1, ..., 3;,„ приходит команда (команды) от одного или нескольких пользователей одновременно, которая (которые) не изменяется во время последовательного сдвига преобразователей 4, то содержимое регистров 1 попадает в соответствующий преобразогатель (прсобразогателп) 4, где оно преобразуется в потенциалы на соответствующих выходах и открывает клю |и в коммутаторе управления 6, в результате чего управляющие спгна",û с шип 71, ..., 71 проходят на выходы 8„, ..., 81 устройства и оказывают требуемые управляющие воздействия на решающие блоки каждого из пользова20

Зо

-и телей отдельно. Адреса в преобразователи 4 поступают с максимальной частотой смены режимов решающих блоков, например один раз в течение элементарной операции или шага интегрирования.

Таким образом, данное устройство управления ооеспечивает независимое использование решающего поля несколькими пользователями одновременно. Зто позволяет увеличить коэффициент использования решающих блоков, а следовательно, повысить производительность вычислительной структуры с таким устройством управления, в результате чего стоимость одной операции снизится.

Формула изобретения

Устройство управления, содержащее коммутатор, выходы которого являются выходами устройства, отл ич а ю щееся тем, что, с целью расширения функциональных возможностей устройства, в него введены и сдвигающих регистров, дешифратор и k преобразователей последовательного кода в параллельный, причем выходы сдвигающих регистров подключены к информационным входам дешифратора, управляющие входы которого соединены с шинами команд устройства, а выходы — с соответствующими входами преооразователей последовательного кода в параллельный, выходы преобразователей последовательного кода в параллелы|ый соединены с информационными входами коммутатора, управляющие входы которого соединены с |пинами управления устройства, Источники информации, принятые во 13нимание прп экспертизе

1. Лвторское свидетельство СССР № 488205, кл. G 06F 9/00, 1975.

2. Авторское свидетельство СССР № 398983, кл. G 06J 1/00, 1973.

572787

Рг

7 о эп

Редактор T. Юрчикова

Корректор Л, Денискина

Заказ 2092/7 Изд. № 745 Тираж 818

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, OK-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 ди

32t

Z Q

Згг

3in

3гп

Составитель Сигалов

Техред И. Михайлова

611

dent ог

8гг

8е, 1гг
