Реферат

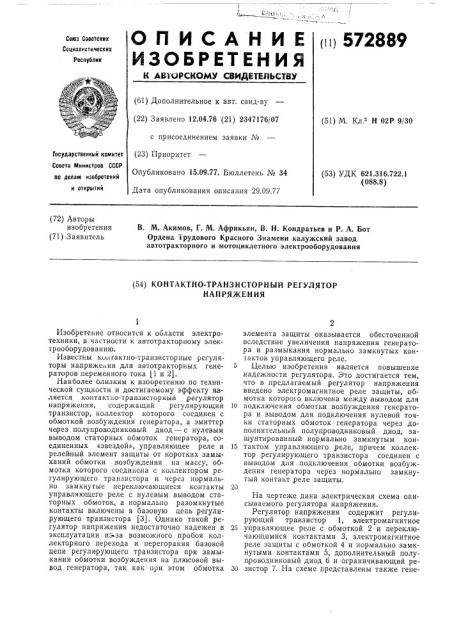

О П И С А Н И Е п11572889

ИЗОБРЕТЕНИЯ

К АВАРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 12.04.76 (21) 2347176/07 с присоединением заявки № (23) Приоритет

Опубликовано 15.09.77. Бюллетень № 34

Дата опубликования описания 29.09.77 (51) М. Кл з Н 02Р 9j30

Государственный комитет

Совета Министров СССР (53) УДК 621.316.722.1 (088.8) ло делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. М. Акимов, Г. М. Африкьян, В. Н. Кондратьев и P. А. Бот

Ордена Трудового Красного Знамени калужский завод автотракторного и мотоциклетного электрооборудования (54) КОНТАКТНО-ТРАНЗИСТОРНЫЙ РЕГУЛЯТОР

НАПРЯЖЕНИЯ

Изобретение относится к области электротехники, в частности к автотракторному электрооборудованию.

Известны коп гактно-транзисторные регуляторы напряже.ия для автотракторных генераторов переменного тока (1 и 2J

Наиболее олизким к изооретению по технической сущности и достигаемому эффекту является контактно-транзисторный, регулятор напряжения, содержащий регулирующий транзистор, коллектор которого, соединен с обмоткой возбуждения генератора, а эмиттер через полупроводниковый диод — с нулевым выводом статорных обмоток генератора, соединенных «звездой», управляющее реле и релей ный элемент защиты от коротких замыканий обмотки возбуждения на массу, обмотка которого соединена с коллектором регулирующего транзистора и через нормально замкнутые переключающиеся контакты управляющего реле с нулевым выводом статорных обмоток, а нормально разомкнутые контакты включены в базовую цепь регулирующего транзистора (3). Однако такой регулятор напряжения недостаточно надежен в эксплуатации иъза возможного пробоя коллекторного перехода и перегорания базовой цепи регулирующего транзистора при замыкании обмотки возбуждения на плюсовой вывод генератора, так как при этом обмотка элемента защиты оказывается обесточенной вследствие увеличения напряжения генератора и размыкания нормально замкнутых контактов управляющего реле.

Целью изобретения является повышение ,надежности регулятора. Это достигается тем, что в предлагаемый регулятор напряжения введено электромагнитное, реле защиты, обмотка которого включена между выводом для

10 подключения обмотки возбуждения генератора и выводом для подключения нулевой точки статорных обмоток генератора через дополнительный полупроводниковый диод, зашунтированный нормально замкнутым кон15 тактом управляющего, реле, причем коллектор регулирующего транзистора соединен с выводом для подключения обмотки возбуждения генератора через нормально замкнутый контакт реле защиты.

На чертеже дана электрическая схема описываемого регулятора напряжения.

Регулятор напряжения содержит регулирующий транзистор 1, электромагнитное

25 управляющее реле с обмоткой 2 и переключающимися контактами 3, электромагнитное реле защиты с обмоткой 4 и нормально замкнутыми контактами 5, дополнительный полупроводниковый диод б и ограничивающий ре30 зисто р 7. На схеме представлены также гене572889

3 ратор 8 переменного тока с обмоткой 9 возбуждения и включатель зажигания 10.

Регулятор напряжения соединен с бортовой электросетью при помощи выводных клемм:

В3 с плюсовым выводом генератора 8 через включатель зажигания 10, 0 с нулевым выводом статорных обмоток генератора 8, Ш с обмоткой 9 возбуждения генератора 8, М с массой генератора.

Регулятор нацряжения в нормальном эксплуатационном режиме работает как обычный контактно-транзисторный регулятор напряжения. Ложных срабатываний реле защиты при этом ни перед вступлением регулятора напряжения в работу, ни в процессе его работы не происходит, так как в первом случае, когда нормально замкнутые переключающиеся контакты 3 управляющего реле замкнуты, обмотка 4 реле защиты зашунтирована открытым находящимся в режиме насыщения регулирующим транзистором 1 и напряжение на неи меньше напряжения срабатывания, а во втором случае обмотка 4 реле защиты обесточена, так как контакты 3 управляющего реле переключаются и работают на второй нормально разомкнутой ступени, а дополнительный диод 6 включен в непроводящем для этого случая направлении.

В аварийных режимах реле защиты срабатывает следующим образом.

11ри замыкании обмотки 9 возбуждения работающего генератора Ь на массу напряжение последнего уменьшается, при этом переключающиеся контакты 3 управляющего реле возвращаются в исходное нормально замкнутое состояние и подключают обмотку 4 реле защиты под полное напряжение генератора.

Реле защиты срабатывает и своими контактами 6 отключает регулирующий транзистор

1 от обмотки 9 возбуждения и места короткого замыкания.

11ри замыкании обмотки 9 возбуждения работающего генератора 8 на плюсовой вывод генератора обмотка 4 реле защиты, несмотря на разомкнутые контакты 3 первой нормально замкнутой ступени управляющего реле, подключается .под полное напряжение генератора через дополнительный полупроводниковый диод 6. Реле защиты сраоатывает и своими контактами 5 разрывает цепь аварийного тока через транзистор: плюсовой вывод генератора — место замыкания плюса на обмотку 9 возбуждения — клемма Ш регулятора — контакты 5 реле защиты — коллектор4 но-базовый переход регулирующего транзистора 1 — резистор 7 — замкнутые контакты 3 второй нормально разомкнутой ступе::; управляющего реле — клемма О,регулятора — нулевой вывод статорных обмоток генератора 8, отключая транзистор 1 от места замыкания.

Таким образом, включение обмотки реле защиты между началом обмотки возбужде10 ния и нулевым выводом статорных обмоток генератора через вспомогательный диод, включенный параллельно нормально замкнутым переключающимся контактам управляющего реле, а нормально замкнутых контактов

15 реле защиты между коллектором регулирующего транзистора и обмоткой возбуждения генератора делает реле защиты универсальным, защищающим регулирующий транзистор от любых замыканий обмотки возбуждения

20 как на массу, так и на плюсовой вывод генератора, что, в свою очередь, повышает надежность регулятора напряжения в целом.

Ф ор м ул а изобретения

Контактно-транзисторный регулятор напряжения для генератора переменного тока, со30 держащий регулирующий транзистор, коллектор которого связан с первым выводом для подключения обмотки возбуждения генератора, а эмиттер через диод соединен со вторым выводом для подключения нулевой точки ста35 торных обмоток генератора, а также электромагнитные управляющее реле и реле защиты, отличающийся тем, что, с целью повышения надежности, обмотка реле защиты включена между указанными выводами через

40 дополнительный диод, зашунтированный нормально замкнутым контактом управляющего реле, цричем коллектор транзистора соединен с первым выводом через нормально замкнутый контакт реле защиты.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР КО443451, 50 кл. H 02Р 9/18, 1972.

2. Авторское свидетельспво СССР Мю474895, кл. Н 02Р 9j30, 1973.

3. Авторское свидетельство СССР Хо 276220, кл. Н 02Р 9j30, 1968.
