Реферат



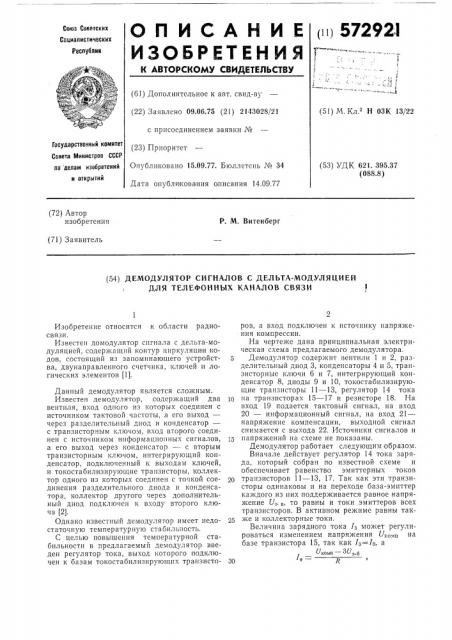

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 572921

Союз Советских

Социалистических

Респубпин

1 ъ (б1) Дополнительное к авт. свид-ву (22) Заявлено 09.06.75 (21) 2143028/21 с присоединением заявки № (23) Приоритет

Опубликовано 15.09.77. Бюллетень № 34

Дата опубликования описания 14.09.77 (51) М. Кл. Н ОЗК 13/22

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621, 395,37 (088.8) (72) Автор изобретения

P. М. Витенберг (71) Заявитель (54) ДЕМОДУЛЯТОР СИГНАЛОВ С ДЕЛЬТА-МОДУЛЯЦИЕЙ

ДЛЯ ТЕЛЕФОННЫХ КАНАЛОВ СВЯЗИ

Изобретение относится к области радиосвязи.

Известен домодулятор сигнала с дельта-модуляцией, содержащий контур циркуляции кодов, состоящий из запоминающего устройства, двунаправленного счетчика, ключей и логических элементов (1).

Данный демодулятор является сложным.

Известен демодулятор, содержащий два вентиля, вход одного из которых соединен с источником тактовой частоты, а его выход— через разделительный диод и конденсатор— с транзисторным ключом, вход второго соединен с источником информационных сигналов, а его выход через конденсатор — с вторым транзисторным ключом, интегрирующий конденсатор, подключенный к выходам ключей, и токостабилизирующие транзисторы, коллектор одного из которых соединен с точкой соединения разделительного диода и конденсатора, коллектор другого через дополнительный диод подключен к входу второго ключа 12), Однако известный демодулятор имеет недостаточную температурную стабильность.

С целью повышения температурной стабильности в предлагаемый демодулятор введен регулятор тока, выход которого подключен к базам токостабилизирующих транзисторов, а вход подключен к источнику напряжения компрессии.

На чертеже дана принципиальная электрическая схема предлагаемого демодулятора.

5 Демодулятор содержит вентили 1 и 2, разделительный диод 3, конденсаторы 4 и 5, транзисторные ключи б и 7, интегрирующий конденсатор 8, диоды 9 и 10, токостабилизирующие транзисторы 11 — 13, регулятор 14 тока на транзисторах 15 — 17 и резисторе 18. На вход 19 подается тактовый сигнал, на вход

20 — информационный сигнал, на вход 21— напряжение компенсации, выходной сигнал снимается с выхода 22. Источники сигналов и

15 напряжений на схеме не показаны.

Демодулятор работает следующим образом.

Вначале действует регулятор 14 тока заряда, который собран по известной схеме и обеспечивает равенство эмиттерных токов транзисторов 11 — 13, 17. Так как эти транзисторы одинаковы и на переходе база-эмиттер каждого из них поддерживается равное напряжение U„. „то равны и токи эмиттеров всех транзисторов. В активном режиме равны также и коллекторные токи.

Величина зарядного тока I> может регулироваться изменением напряжения (/п,„на базе транзистора 15, так как I3 — — 1о, а

Г.тпо1ю 3 Uз. б

3 где 4 — коллекторный ток транзистора 17;

R — величина резистора 18;

U„o — напряжение на базе.

Конденсатор 4 перезаряжается каждый такт частоты f„.

Половину периода (т= — ) на выходе вен2f, тиля 1 — логическая единица, конденсатор

4 разряжается по цепи: вентиль 1 — диод 3— диод 9 — конденсатор 8 до некоторого напряжения U .

Далее вентиль 1 переключается в состояние

«О», начинается заряд конденсатора 4 током

I,, по цепи: плюс питание — транзистор 6— транзистор 11, при этом диод 3 закрыт.

Заряд Q, полученный конденсатором 4 равен

QA — з i а следовательно, не зависит от амплитуды управляющих импульсов. В следующий такт происходит распределение накопленного заряда между конденсатором 3 и 8 и увеличение напряжения на конденсаторе 8 на ступень квантования.

Затем на схему действуют информационные символы. В момент поступления от вентиля 2 положительного импульса запирается транзистор 7, открывается диод 10 и транзисторы

12, 13 начинают заряжать конденсатор 5.

За время действия импульса накапливается заряд

Qa — — 2-I, По окончании информационного импульса закрывается диод 10 и открывается транзистор 7. Заряд, накопленный в конденсаторе 5, поступает в конденсатор 8 через транзистор

7 и уменьшает напряжение на нем на две ступени квантования.

Так как в тот же такт конденсатор 4 увеличивает заряд конденсатора 8, то суммарное изменение напряжения равно

-.1 з б 1 6 1+0 2 с

Меняя напряжение U,„п, можно менять токи I, а следовательно, в широких пределах

572921 управлять величиной ступени квантования (о).

Даже в случае линейной дельта-модуляции амплитуда управляющих импульсов никак не влияет на ступень квантования и схема может

5 использоваться как с ТТ-микросхемами, так и с МОП-комплементарными структурами и с любыми цифровыми устройствами, имеющими размах сигнала, достаточный для переключения транзисторных ключей 6 и 7.

10 Величина ступени квантования может регулироваться, что упрощает настройку телефонного канала по остаточному затуханию.

Экономический выигрыш, полученный в этом случае, объясняется возможностью пост15 роения всех цифровых узлов аппаратуры уплотнения в виде МОП-комплементарных БИС, потребляющих малую MolllllocTb от источников питания, имеющих низкую стоимость и в ы с о кую н адеж но сть.

Формула изобретения

Демодулятор сигналов с дельта-модуляцией, для телефонных каналов связи, содержащий два вентиля, вход одного из которых соединен

30 с источником тактовой частоты, а выход его через разделительный диод и конденсатор с транзисторным ключом, вход второго соединен с источником информационных сигналов, а его выход через конденсатор с вторым тран35 зисторным ключом, интегрирующий конденсатор, подключенный к выходам ключей, и токостабилизирующие транзисторы, коллектор одного из которых соединен с точкой соединения разделительного диода и конденсатора, 40 а коллектор другого через дополнительный диод подключен к входу второго ключа, о тл ич а ю шийся тем, что, с целью повышения температурной стабильности, в него введен регулятор тока, выход которого подключен к ба45 зам токостабилизирующих транзисторов, а вход подключен к источнику напряжения компрессии.

57?921

Г1 П вЂ” в — о о22

Г/

1/21

12 13 ©

1
