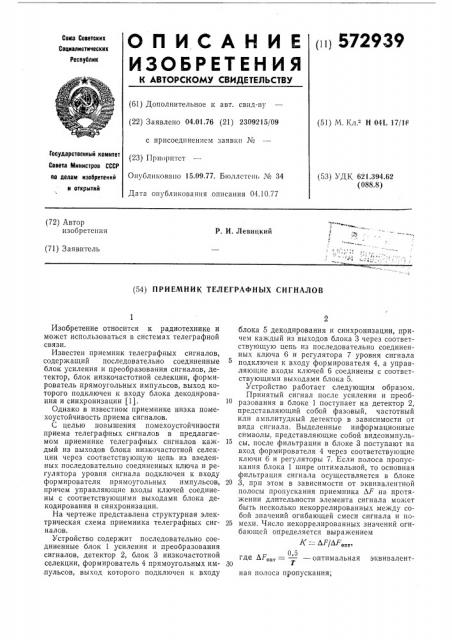

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 04.01.76 (21) 2309215/09 (51) М. Кл в Н 04L 17/16 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.09.77. Бюллетень № 34

Дата опубликования описания 04.10.77 (53) УДК 621.394.62 (088.8) (72) Автор изобретения

P. И. Левицкий (71) Заявитель (54) ПРИЕМНИК ТЕЛЕГРАФНЫХ СИГНАЛОВ

Изобретение относится к радиотехнике и может использоваться в системах телеграфной связи.

Известен приемник телеграфных сигналов, содержащий последовательно соединенные блок усиления и преобразования сигналов, детектор, блок низкочастотной селекции, формирователь прямоугольных импульсов, выход которого подключен к входу блока декодирования и синхронизации (1), Однако в известном приемнике низка помехоустойчивость приема сигналов.

С целью повышения помехоустойчивости приема телеграфных сигналов в предлагаемом приемнике телеграфных сигналов каждый из выходов блока низкочастотной селекции через соответствующую цепь из введенных последовательно соединенных ключа и регулятора уровня сигнала подключен к входу формирователя прямоугольных импульсов, причем управляющие входы ключей соединены с соответствующими выходами блока декодирования и синхронизации.

На чертеже представлена структурная электрическая схема приемника телеграфных сигналов.

Устройство содержит последовательно соединенные блок 1 усиления и преобразования сигналов, детектор 2, блок 3 низкочастотной селекции, формирователь 4 прямоугольных импульсов, выход которого подключен к входу блока 5 декодирования и синхронизации, причем каждый из выходов блока 3 через соответствующую цепь из последовательно соединенных ключа 6 и регулятора 7 уровня сигнала подключен к входу формирователя 4, а управляющие входы ключей 6 соединены с соответствующими выходами блока 5.

Устройство работает следующим образом.

Принятый сигнал после усиления и преобразования в блоке 1 поступает на детектор 2, представляюший собой фазовый, частотный или амплитудный детектор в зависимости от вида сигнала. Выделенные информационные символы, представляющие собой видеоимпульсы, после фильтрации в блоке 3 поступают на вход формирователя 4 через соответствующие ключи 6 и регуляторы 7. Если полоса пропускания блока 1 шире оптимальной, то основная фильтрация сигнала осуществляется в блоке

20 3, при этом в зависимости от эквивалентной полосы пропускания приемника ЛР на протяжении длительности элемента сигнала может быть несколько некоррелированных между собой значений огибающей смеси сигнала и по25 мехи. Число некоррелированных значений огибающей определяется выражением — / опт

0,5 где ЛР,„, = — — оптимальная эквивалентЗО Т ная полоса пропускания;

572939

50

G0

7 — длительность элемента сигнала.

Если имеется несколько некоррелированных между собой значений огибающей сигнала, то наличие зоны нечувствительности формирователя 1 улучшает помехоустойчивость приема, причем каждому значению ЛР соответствует свое оптимальное значение зоны нечувствительности тормирователя 4, минимизирующее вероятность ошибки.

Улучшение помехоустойчивости приема происходит за счет того, что формирователь 4 как бы заранее до момента отсчета «взводится» огибающей сигнала и помехи, при этом вероятность ошибки зависит только от значений огибающей, разделенных интервалом корреляции, которые можно пропускать на вход формирователя 4 в дискрстныс момснты времени прп помощи ключей 6.

При постоянной эквивалентной полосе пропускания приемника средние значения огибающей, разделенные интервалом корреляции, одинаковы. Если же блок 3 выполнить в виде нескольких самостоятельных фильтров, включенных параллельно или последовательно, каждый из входов которых соединен с входом формирователя 4 через ключ 6 и регулятор 7, то можно подобрать параметры фильтров таким образом, что огибающие видеоимпульсов, выделяющихся на выходе каждого фильтра блока 3, различаются числом интервалов корреляции. Подключая поочередно выходы фильтров к входу формирователя 4 с помощью ключей 6 в определенной последовательности и в определенные моменты времени, можно повысить помехоустойчивость приема.

Пусть, например, в прием!нике телеграфных сигналов блок 3 включает в себя два низкочастотных фильтра, эквивалентная полоса пропускания одного из которых (широкополосного) в два раза шире оптимальной, а эквивалентная полоса пропускания другого низкочастотного фильтра (узкополосного) соот0.5 ветствует оптимальной величине ЛЕоп — — —

Т

Аппроксимация видеоимпульса, соответствующего элементу сигнала на выходе широкополосного фильтра, имеет вид трапеции, причем в моменты времени t! и 4, соответствующие началу и концу плоской части видеоимпульса, значения огибающей смеси сигнала и шума некоррелированы между собой, а отношение сигнал/шум в те же моменты времени достигает максимальной величины. Аппроксимация видеоимпульса на выходе узкополосного фильтра имеет вид треугольника, причем все значения огибающей коррелированы между собой, а отношение сигнал/шум достигает максимальной величины в мою!ент времени 4, совпадающий с концом плоской части видеоимпульса

"".îñëå широкополосного фильтра. В предлагаемом приемнике блок 3 имеет два выхода, соединенные через два ключа 6 и регуляторы

7 с входом формирователя 4.

15

Блок 5 вырабатывает вспомогательный импульс, который в момент времени 4 открывает ключ 6, подключенный к широкополосному низкочастотному фильтру, и пропускает на формпр<>ватсль 4 суммарную огибающую сиг-!!ал;! и !!()мех!!. В моч!сп Врсмсн1! 4 блок 5 вырабатывает основной импульс, который открывает ключ 6, подключенный к узкополосному низкочастотному фильтру. Одновременно стробируется сигнал, поступающий с выхода формирователя 4 в блок 5. Отношение сигнал/ помеха на выходе узкополосного фильтра в момент времени t выше, чем на выходе широкополосного. Регуляторы 7, соединяющие выходы ключей 6 со входом формирователя 4, позволяют устанавливать оптимальное сооТношение между вслпчиной сигнала на входе формирователя 4 и величиной его зоны нечувствительности.

Если полоса пропускания фильтра, предшествующего детектору 2, достаточно широкая, вследствие чего огибающая элемента сигнала имеет К интервалов корреляции, то блок 3 должен иметь К выходов после К низкочастотных фильтров, сеединенных через К ключей 6 и К регуляторов 7 с входом формирователя 4. На каждом выходе фильтра в соответствии с эквивалентной полости пропускания находится видеоимпульс, имеющий 1, 2...

К вЂ” 1 или К некоррелированных значений огибающей, при этом блок 5 должен вырабатывать К вЂ” 1 вспомогательных импульсов, разнесенных на время, соответствующее интервалу корреляции, и поступающих поочередно на управляющие входы ключей 6, начиная с ключа

6, подключенного к наиболее широкополосноному фильтру.

Основной импульс, поступающий на ключ 6, соединенный с выходом наиболее узкополосного фильтра, эквивалентная полоса пропускания которого ЛР, „совпадает по времени со стробирующим импульсом. С помощью регуляторов 7 нормируется уровень сигнала на входе формирователя 4.

В каждый последующий момент времени, отстоящий от предыдущего на интервал корреляции, отношение сигнал/помеха на входе формирователя 4 выше.

Формула изобретения

Приемник телеграфных сигналов, содержащий последовательно соединенные блок усиления и преобразования сигналов, детектор и блок низкочастотной селекции, а также формирователь прямоугольных импульсов, выход которого подключен к входу блока декодирования и синхронизации, отличающийся тем, что, с целью повышения помехоустойчивости, каждый из выходов блока низкочастот572939

Составитель В. Белякович

Техред И. Михайлова

Корректор О. Тюрина

Редактор Т. Янова

Подписное

Заказ 2213/G Изд. Ж 764 Тираж 818

11ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 3(-35, Раушская паб., д. 4j5

Типография, пр. Сапунова, 2 ной селекции через соответствующую цепь из введенных последовательно соединенных ключа и регулятора уровня сигнала подключен к входу формирователя прямоугольных импульсов, причем управляющие входы ключей соединены с соответствующими выходами блока декодирования и синхронизации.

Источники информации, принятые во внимание при экспертизе

1. Lee 1. S. Effects of à finite — width decision

5 threshold of binary CPSK and Р$К communication systems, «IEEE Frans. Aегоspace and

Electron syst.». V. AES — 8, № 5, 1962.
