СПОСОБ РАСТОЧКИ ГЛУБОКИХ- ОТВЕРСТИЙ во вращающемся изделии, при котором осуществляют коррекцию направления оси растачиваемого отверстия, отличающийся тем, что, с целью осуществления коррекции оси отверстия в любом направлении с сохранением его круговой формы, резцу сообщают непрерывно изменяющиеся по мере поворота изделия перемещения в основной плоскости, которые пропорциональны проекции на основную плоскость смещения центра сече 'ния, в котором в данный момент про-oL, •• .оФиг.^

aa7e);.-..

Фюа!н " В уесм у Цг- j

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(50 В 23 В 35jOQ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 1897637/08 (22) 28.03.73 (46) 30.03.84. Бюл. Ф 12 (72) А.Н.Рабинович и Л.Л.Фрезинский (71) Волгоградский политехнический институт (53) 621.952.5(088.8) (54)(57) СПОСОБ РАСТОЧКИ ГЛУБОКИХ

ОТВЕРСТИЙ во вращающемся изделии, при котором осуществляют коррекцию направления оси растачиваемого отверстия, отличающийся тем, что, с целью осуществления коррекции оси отверстия в любом направлении с сохранением его круговой формы, резцу сообщают непрерывно изменяющиеся по мере поворота изделия перемещения в основной плоскости, которые пропорциональны проекции на основную плоскость смещения центра сече-. ния, в котором в данный момент проO исходит резание, от заданного нанравления оси отверстия, и направлены в сторону, противоположную указанной проекции, а обрабатываемую поверхность смещают в радиальном направлении на величину где a — изменение эксцентриситета за один оборот изделия;

К вЂ” коэффициент коррекции, принимаемый меньше единицы; д — допуск на диаметр растачиваемого отверстия; И продольная подача инструмен- @ та за один оборот изделия;

o(, — угол отклонения сечения, в котором в данный момент про- ( исходит резание, от перпендикуляра к геометрической оси вращения.

1 5729

Изобретение относится к области машиностроения и.может быть использовано для расточки глубоких отверстий с точным направлением оси отверстия.

Известны способы расточки глубоких отверстий во вращающемся изделии, при которых осуществляют коррекцию направления оси растачиваемого отверстия.

С целью осуществления коррекции 10 оси отверстия в любом направлении с сохранением его круговой формы по предлагаемому способу резцу сообщают .фепрерывно изменяющиеся по мере поворота изделия перемещения в основной 1 плоскости, которые пропорциональны проекции на основную плоскость смещения центра сечения, в, котором в. данный момент происходит резание, от заданного направления оси отверстия, и направлены в сторону, противоположную указанной проекции, а обрабатываемую поверхность смещают в радиальном направлении на величину

1=1(Д вЂ” Stg d.

f ) где с — изменение эксцентриситета за один оборот иэделия; — коэффициент коррекции, принимаемый меньше единицы,"

30 — допуск на диаметр растачиваемого отверстия; — продольная подача инструмента за один оборот изделия; ь. — угол отклонения сечения, в 35 котором в данный момент происходит резание, от перпендикуляра к геометрической оси вращения.

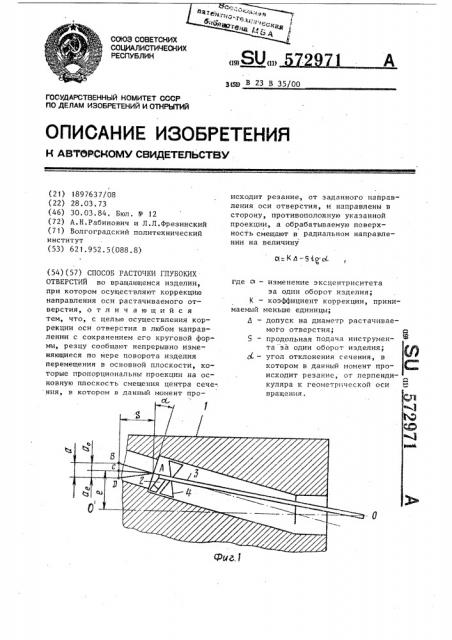

На фиг. 1 изображена схема расточки отверстия при направлении инструмента по обрабатываемому отверстию и смещения оси растачиваемой поверхности при коррекции за адин оборот изделия; на фиг. 2 — 4 — схемы смещения инструмента в основной плоскости в различные моменты коррекции.

В детали 1 растачивается отверстие инструментом 2, закрепленным в эо растачной оправке 3, направляемои по отверстию опорной головки 4 . Коррекцию направления инструмента начинают в какой-то момент, когда ось растачиваемого отверстия сместилась на некоторое расстояние и имеет эксцентриситет g от заданного направления оси 00 . Через один оборот

71 изделия, если не произвести коррекцию, при подаче мм/об. центр сечения, в котором происходит резанне, из положения А должен переместиться в положение ф . Для того, чтобы эксцентриситет 8 оставить таким же и привести растачиваемое орверстие через оборот иэделия в положение С, ему надо сообщить перемещение в сто1 рону оси 00 на величину с1О - ь

Угол о(выбирается следующим образом. В случае, когда расточка производится с направлением инструмента по отверстию с помощью направляющей головки — этот угол отклонения от заданного направления оси отверстия на том участке, по которому в данный момент направляется головка; при растачке же отверстия консольно закрепленной расточной оправкой— этот угол отклонения оправки от направления растачиваемого отверстия.

Если сечение, в котором в данный момент происходит резание, переместят к оси изделия за один оборот на величину, большую ао, то центр его сместиться в положение Д и экс-. центриситет уменьшится на величину

Общее смещение сечения за один оборот должно приниматься как доля

К.допуска Д на диаметр отверстия тогда общее смещение сечения за один оборот откуда уменьшение эксцентриситета (приближение сечения отверстия к заданному направлению оси) с1 =КЛ -5tgd (1)

При этом следует иметь в виду, чта угол @(. зависит от эксцентриситета 8, изменяющегося в ходе коррекции, и величина смещения отверстия при направлении инструмента по нему несколько изменяется.

Плавность перехода отверстия со смещенной оси на заданное направление обеспечивается тем, что требуемое смещение отверстия, соответствующее величине биения — эксцентриситету, производится не за адин оборот изделия, а постепенно. в течение определенного периода коррекции.

3 5729

- Смещение растачиваемого отверстия с оси направляющего отверстия предусматривает путем перемещений инструмента относительно оси и стенок отверстия, осуществляемых в основной (осевой) плоскости синхронно с вращением изделия. Инструмент в период коррекции перемещают непрерывно по мере поворота изделия, исходя из следующих соображений. t0

Инструмент, направляемый по отверс тию с центром o„ 2) должен был растачивать поверхность о окружности A радиуса г, описанной из центра 01. Для того, чтобы расточка велась по окружности Б с центром О, в момент, когда центр 01 смещен вправо по горизонтали от центра О, резец при коррекции смещают в плоскости С-С на величину и г = 6 г,ц,с = си влево, на иэделие (направления и величины таких дополнительных перемещений обозначены на фиг. 2 — 4 стрелками).

Через полоборота изделия (фиг.3), когда центр 01 расположится влево от центра О, резец смещают вправо на величину

В каком-то промежуточном положеЗО нии (фиг. 4) резец смещают на вели71 4 . чуну hr равную проекции смещения

Л

Ы на основную плоскость.

Таким образом, величину смещения непрерывно меняют по мере поворота изделия и производят в сторону, противоположную складываемой проекции.

Использование предлагаемого способа расточки глубоких отверстий обеспечивает точность обработки коррекцией направления оси отверстия в любом направлении при сохранении его формы и диаметра смещением обрабатываемой поверхности в период коррекции с каждым оборотом изделия (или же при расточке отверстия в невращающемся изделии — с каждым оборотом инструмента) на определенную величину, выражаемую предлагаемой зависимостью (1). Смещение обеспечивается перемещениями резца в основной (осевой) плоскости, непрерывно изменяющимися по мере поворота изделия (или инструмента), про,порциональными проекции на эту Плоскость смещения от заданного направления оси центра сечения, в котором в данный момент происходит резание, направленными в сторону, противоположную откладываемой проекции, и сообщаемым ему синхронно с вращением изделия (или инструмента) .
