Устройство для прорезки отверстий на боковой поверхности трубы

Устройство для прорезки отверстий на боковой поверхности трубы

Иллюстрации

Показать все

Реферат



@е Tс 1 но-тра, си. ; „" ивтекс я g

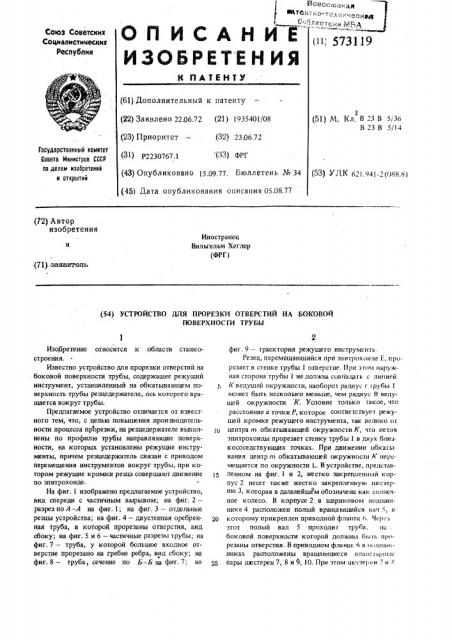

ОП КСАН И

Союз Советских

Соцреалистических

Республик (», 573119 (61) Дополнительный к патенту

{22) Заявлено 22.06.72. (21) 1935401/08 (23) Приоритет — (32) 23.06.72

33 г (51) М. Кл. В 23 В S? 36

В 23 В 5/!4

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (31) Р2230767.1 () ФРГ (43) Опубликовано 15.09.77, Бюллетень № 34 (53) УДК 621.941-2(r»8,8) (45) Дата опубликования описания 05.08.77 (72) Автор изобретения

Иностранец

Вильгельм Хеглер

{ФРГ) (71) заявитель (54) УСТРОЙСТВО ДЛЯ ПРОРЕЗКИ ОТВЕРСТИЙ НА БОКОВОЙ

ПОВЕРХНОСfH ТРУБЫ

Изобретение относится к .области станкостроения.

Известно устройство для прорезки отверстий на боковой поверхности трубы, содержащее режущий инструмент, установленный на обкатывающем поверхность трубы резцедержателе, ось которого вращается вокруг трубы.

Предлагаемое устройство отличается от известного тем, что, с целью повышения производительности процесса прорезки, на резцедержателе выполнены по профилю трубы направляющие поверхности, на которых установлены режущие инструменты, причем резцедержатель связан с приводом перемещения инструментов вокруг трубы, при котором режущие кромки резца совершают движение по эпитрохоиде..

Иа фиг. 1 изображено предлагаемое устройство, вид спереди с частичным вырывом; на фиг. 2— разрез по А — А на фиг. 1; на фиг, 3 — отдельные резцы устройства; на фиг. 4 — двустенная оребренная труба, в которой прорезаны отверстия, вид сбоку; на фиг. 5 и 6 — частичные разрезы трубы; на фиг. 7 — труба, у которой большое входное отверстие прорезано на гребне ребра, вид сбоку; на фиг. 8 — труба, сечение по Ь вЂ” Б на фиг. 7: на фиг. 9 — траектория режущего инструмента.

Резец, перемещающийся при эпитрохоиде 1, прорезает в стенке трубы отверстие. При эгом наружная сторона трубы 1 не должна совпадать с JIIIIIHE é

Кведущей окружности, наоборот радиус г грубы I может быть несколько меньше, чем радиус R ведущей окружности К. Условие только такое, что расстояние а точки Р, которое соответствует режущей кромке режущего инструмента, так велико от

1О центра m обкатывающей окружности К, что петля эпитрохоиды прорезает стенку трубы 1 в двух близ. кососедствующих точках. При движении обкаты. вания центр m обкатывающей окружносги К перемещается по окружности L. В устройстве, представленном на фиг, 1 и 2, жестко закрепленный корпус 2 несет также жестко закрепленную шестерню 3, которая в дальнейшем обозначена как солнечное колесо. В корпусе 2, в шариковом поипялнике 4 расположен полый вращающийся вач S, к

20 которому прикреплен приводной флапец 6. Чер .:> этот полый вал 5 проходи г труба, II;I боковой поверхности которой должны быгь л1врезаны отверстия. В приводном флавио 6 в полпгввниках расположены вращающиеся IUIUII-" ;Н>иыс пары шестерен 7, 8 и 9, 10. При этом гпестерн 7 и Н

573119

50 оо сидят на одном валу, а планетарная шестерня 7 сцеплена с солнечным колесом.3 Планетарные шестерни 9, 10 находятся также на общем валу и шестерня 9 получает привод от шестерни 8, тогда как шестерня 10 сцепляется с приводной шестерней11, на валу которой расположен резцедержатель, состоящий из деталей 12, 13, 14, При вращении приводного фланца 6 вращается реэцедержатель, и передаточное число выбирается так, что реэцедержатель при одном обороте вокруг трубы 1, т.е. при одном обороте приводного фланца 6, совершает вокруг него один оборот. Этим достигается то, что режущие кромки 15 резцов 16 движутся по эпитрохоиде, при этом на фиг. 1 показана петля эпитрохоиды Е резца, который врезается в трубу.

Для предусмотренного здесь передаточного отношения 1",1, при котором на один оборот резцедержателя каждый резец режет один раз, отношения числа зубьев шестерен должны удовлетворять следующее уравнение: з 8 о т 9 "и

Если передаточное отношение не равняется 1/1, а несколько больше или меньше, то прорезанные отверстия не лежат на одной линии по поверхности, параллельной оси, а на закручивающейся вправо или влево винтовой линии, что может быть также желательно, принимая во внимание дренажные трубы. Передаточное отношение может быть, например, выбрано 1:2, когда каждый режущий инструмент только прн каждом втором обороте должен прорезать отверстие в трубе. В этом случае уравнение должно иметь значение 1:2. На примере испол. нения по фиг. 1 и 2 принято, что в дренажной трубе, нарушая стешса которой ребриста в поперечном направлении и образует двухзаходный винт, во впадинах обоих заходов должны быль прорезаны входные отверстия. РезцедержатЕль состоит при этом из трех частей и имеет всего четыре направляющих канавки, которые по профилю совпадают с ребрами дренажной трубы 1. Деталь 12 резцедержателя служит для направления и не снабжена резцами. На деталях 13 и 14 укреплены по четыре резца так, что при одном обороте в каждой впадине трубы прорезаются четыре отверстия. Канавки в детали 12, кроме направления, могут еще служить для удаления частично оставшейся стружки, Чтобы улучшить это действие, на местах, которые проходят при последующем движении по входным отверстиям, могут быть предусмотрены соответствующие пазы.

Чтобы при прорезке труба 1 оставалась спентрированной, на приводном фланце 6 установлено еще несколько опорных роликов 17, которые вращаются с приводным фланцем вокруг .трубы и произ. водят противодавление против давления реэцедержателя и резцов.

Оси вращения роликов 17, как и резцедержателя (фиг. 1 и 2) показаны параллельными оси вращения приводного фланца 6, Чтобы обеспечить

-процвижение трубы вперед, оси вращения роликов должны перекрещиваться таким образом, чтобы движение обкатывания соответствовало шагу винтообразных поперечных волн трубы 1.

Усилие резания резцов (а также поскольку окружная скорость резцедержателя несколько выше чем скорость чистого движения обкатывания, У соответствующая трубе 1) вызывает момент вращения на трубе 1 и особенно, когда начинают тупиться резцы и повышается из — за этого усилие резания.

Чтобы противодействовать этому моменту вращения, на неподвижном корпусе 2 могут быль расположены направляющие ролики 18, которым целесообразно по их наружной поверхности придать эластичность и высокое сопротивление трению, например, выполнить резиновое покрытие и прижать их к трубе 1 пружинами (не показаны), Оси вращения этих направляющих роликов 18 расположены поперек оси трубы 1. Но онн могут быть расположены наискось так, чтобы они производили момент вращения, противоположный вращающему моменту, действующему на трубу, создаваемому вращающимся режущим инструментом.

Каждый резец 16 (фиг, 3) образован из диска, я котором прошлифована почти полукруглая выемка 19 так, что образована режущая кромка 15. Вторая выемка 20 служит для фиксации резцов а деталях 13, 14 резцедержателя. Вместо выемки 20 могут быть предусмотрены выемки по форме зубьев пилы, при этом каждый раз после переточки резцов (в результате чего режущая кромка 15 сдвигается назад на определенную величину) резец переводится на следующую выемку так, что режущая кромка всегда принимает точное положение по отношению к ре эцедержателю.

На фиг, 4 представлена дренажная труба с отверстиями, Труба имеет двойную стенку: гладкую внутреннюю стенку 21 и наружную с ребрами 22 поперек трубы, причем поперечные волны образуют двухзаходный винт. На каждый заход винта на оборот прорезаются четыре входных отверстия 23, Входные отверстия на обоих заходах винта смещены одно относительно другого и расширяются, как это показано на фиг. 5, 6, по продольной оси наружу. Если применяется резец со шлифованной поверхностью по боковым сторонам на конус, входные отверстия также и в поперечном сечении в продольном направлении сужаются внутрь, вследствие чего при входе количество воды уменьшается.

На фиг.7 и 8 представлены трубы с поперечными ребрами, у которых ребра образуют двухзаходный внгп, отверстия 24 для воды прорезаются широкие, только на одном захвате винта и именно на ребрах. Это может быть достигнуто на приспособлении, если применить резцедержатель, у которого резцы расположены во впадинах и только в тех впадинах, которые относятся к одному заходу винта.

Устройство применимо не только для ребристых труб, а также для всех труб с круглым поперечным сечением, в частности также для гладких труб

Формула изобретения

Устройство для прорезки отверстий на боковой поверхности трубы, содержащее режущий Инстру573119 мент, установленный на обкатывающем поверхность трубы резцедержателе, ось которого вращается вокруг трубы, о тл ича ю ще е с я тем, что, с целью повышения производительности процесса прорезки, на резцедержателе выполнены по профилю трубы направляющие поверхности, на которых установлены режущие инструменты, причем резцедержатель связан с приводом перемещения инструментов вокруг трубы, при котором режущие кромки резца совершают движение по эпитрохоиде.
