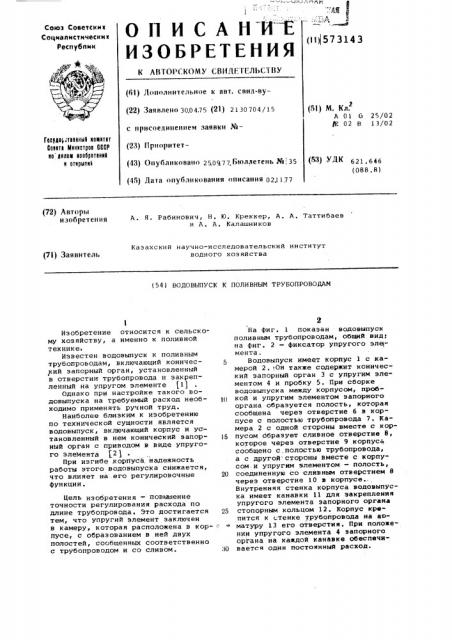

ОП И САН-ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11)j 57 314 3

К АВ 1 ОРСКОМУ СВИЛ(-.1ТЛЬСТВУ (61) Лополнительное к авт. свил-ву— (22) Заявлено 30,04.75 (21) 2130704/15 с присоединением заявки №(23) Приоритет(43) Опубликовано 250977 Бтоллетень №,35 (45) Лата опубликования описания 023 177 (51) М. Кл, А 01 б 25/02 Е 02 В 13/02

Гоарщ;таанныа комитет

Совета Мнниотров СССР но делам нзоорвтаннй

N отнрытна (б1) УДК 621 ° 646 (088.8) (72) Авторы изобретения

А. Я. Рабинович, Н. Ю. Креккер, А. А. Таттибаев и A. A. Калашников

Казахский научно-исследовательский институт водного хозяйства (7!) Заявитель (54) ВОДОВЫПУСК К ПОЛИВНЫМ ТРУБОПРОВОДАМ

Изобретение относится к сельскому хозяйству, а именно к поливной технике

Известен водовыпуск к поливным трубопроводам, включающий конический запорный орган, установленный в отверстии трубопровода и закрепленный на упругом элементе (lj

Однако при настройке такого водовыпуска на требуемый расход необходимо применять ручной труд.

Наиболее близким к изобретению по технической сущности является водовыпуск, включающий корпус и установленный в нем конический эапорный орган с приводом в виде упругого элемента

При изгибе корпуса надежность работы этого водовыпуска снижается, что влияет на.его регулировочные функции.

Цель изобретения — повышение точности регулирования расхода по длине трубопровода. Это достигается тем, что упругий элемент заключен в камеру, которая расположена в корпусе, с образованием в ней двух полостей, сообщенных соответственно с трубопроводом и со сливом.

На фиг. 1 показан водовыпуск поливным трубопроводам, общий вид; на фиг. 2 — фиксатор упругого эле мента.

Водовыпуск имеет корпус 1 с камерой 2.,Он также содержит конический запорный орган 3 с упругим элементом 4 и пробку 5. При сборке водовыпуска между корпусом, проб10 кой и упругим элементом запорного органа образуется полость, которая сообщена через отверстие 6 в корпусе с полостью трубопровода 7. Камера 2 с одной стороны вместе с корпусом образует сливное отверстие 8, которое через отверстие 9 корпуса сообщено с,полостью трубопровода, а с другой стороны вместе с корпусом.и упругим элементом — полость, 20 соединенную со слнвным отверстием 8 через отверстие 10 в корпусе„

Внутренняя стенка корпуса водовыпуска имеет канавки 11 для закрепления упругого элемента запорного органа

25 стопорным кольцом 12. Корпус крвпится к стенке трубопровода на арматуру 13 его отверстия. При положении упругого элемента 4 запорного органа на хаждой канавке обеспвчи80 вается один постоянный расход.

Для изменения размера поливной струи снимают прОбку 5 с корпуса нажимом на усики стопорного кольца 12, вытаскивают иэ канавки элемент 4 и вставляют в другую канавку при этом будет регулироваться соответствующий размер поливной струи.

Водовыпуск работает следующим образом. . Вода, транспортируясь по трубопроводу 7 через отверстие 9 корпуса 1, поступает в сливное отверстие 8 с расширенной выходной частью (горизонтальная часть отверстия) для гашения кинетической энергии поливной струи и далее в поливную борозду ° Одновременно вода через отверстие 6 корпуса поступает в полость над упругим элементом, где возникает напор, равный пьезометрическому напору в трубопроводе. В результате этого запорный орган начинает перемещаться навстречу потоку поливной струи, растягивая упругий элемент 4,изменяя (уменьшая) живое;сечение отверстия 9 и сохраняя постоянный расход.

При уменьшении давления в трубопроводе 7 упругий элемент 4, перемещаясь в обратную сторону, увеличивает живое сечение отверстия 9, также сохраняя постоянный его расход.

При необходимости отключения некоторых участков от полива сливное отверстие закрывается пробкой. По окончании поливного сезона водовыпуск можно снимать с трубопровода с приложением небольшого усилия.

Водовыпуск к поливным трубопроводам обеспечивает постоянный расход в большом диапазоне изменения давлеi0 ния в трубопроводе, его запорный орган работает надежно во всей зоне перепада давлений в трубопроводе °

Формула изобретения

l5

Водовыпуск к поливным трубопроводам, включающий корпус, установленный в нем конический запорный орган с приводом в виде упругого элемента, отличающийся тем, что, с целью повышения точности регулирования, упругий элемент заключен в камеру, которая расположена в корпусе, с образованием в ней двух полостей, сообщенных соответственно с трубопроводом и со сливом, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 165946, кл. A 01 6 25/02, 1962.

Авторское свидетельство СССР

9 198818, кл. A 01 G 25/02 1966.

573143

Составитель T Кукос

Редактор А. Бео Техоед Н.Андрейчук Корректор A. Гриценко

Заказ 3450/1 Тираи 756 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035д МЬсква Ж-35 Рараская наб.а д 4 5

Филиал ППП Патент, r. Укгород, ул. Проектная, 4
