Реферат

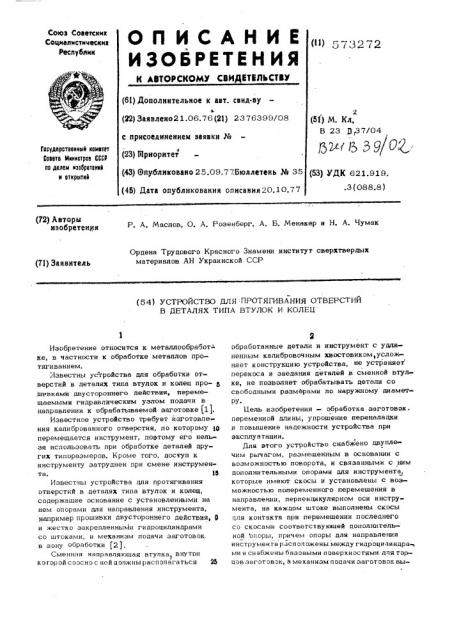

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТВЛЬСТВУ

Союз Советских

Социалистических е еспубпин

01) д д 272 (61) Дополнительное к авт. свнд-ву (22) Заявлено21.06.76(2l) 2376399/08

2 (Б!) М. Кл, В 23 3,37/04

gN(/о 39/О с присоединением заявки №

Гоаударатеенныа коиетет

Совета Мнннотрое СССР оо делам нзооретеннк н откриткй (23) Ирноритет (43) Опубликовано 25.09.776юллетфиь Ке 35 (4Б) Дата опубликования описания 20.10,77

{53) УДК 621.919..3(088.8) (72) Авторы изобретенетя

P. А. Маслов, О, А. Розенберг, А. Б. Менакер и Н, А. Чумак

Ордена Трудового Красного Знамени институт сверхтверцых материалов АН Украинской ССР (7) ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ ОТВЕРСТИЙ

В ДЕТАЛЯХ ТИПА ВТУЛОК И КОЛЕЦ

Изобретение относится к метаплообработ ке, в частности к обработке металлов протягиванием.

Известны устройства дпя обработки отверстий в деталях типа втулок и колец про- g шивками двустороннего действия, перемещаемыми гидравлическим узлом подачи в направлении к обрабатываемой заготовке (1J.

Известное устройство требует йзготовпения калиброванного отверстия, по которому тО перемещается инструмент, поэтому его нельзя испольэовать при обработке деталей цругих типоразмеров. Кроме того, доступ к инструменту затруднен при смене инструмента, 15

Известны устройства цдя протягивания отверстий в деталях типа втулок и колец, содержащие основание с установленными на нем опорами цля направления инструмента, например прошивки двустороннего действия, р и жестко закрепленными гидроцилиндрами со штоками, и механизм подачи заготовок. в зону обработки (2), Сменная направпяюшая втупка внутРи т которой соосно с ней должны распопагаться И

2 обработанные детали и инструмент с удлиненным калибровочным хвостовиком,усложняет конструкцию устройства, не устраняет перекоса и заецания деталей в сменной втулке, не позволяет обрабатывать детали со свободными размерами по наружному диаметру.

Цель изобретения - обработка заготовок. переменной длины, упрощение неренапацки и повышение надежности устройства при эксппу а тации, Дпя этого устройство снабжено двупде» чим рычагом, размещенным в основании с возможностью поворота, и связанными с ним дополнительными опорами ддя инструмента, которые имеют скосы и установлены с возможностью попеременного перемещения в направлении, перпенцикулярном оси инструмента, на каждом штоке выполнены скосы для контакта при перемещении последнего со скосами соответствукнцей цополнитепь- ной Ьпоры, причем опоры для направления инструмента расположены между гидроципиндра-, ми и снабжены базовыми поверхностями дпя тор цов заготовок, а механизм подачи заготовок вы573272

Фиг. 5

Составитель Г. Довнар

Редактор Б. Дибобес Техред H. Климко Корректор A. Кравченко

Заказ 3474/8 Тираж 1207 Г! одписное

ЦНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений и открытий

1 13035, Москва, Ж Ч5, Раушская наб„д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
