Способ регулирования скорости оплавления при контактной стыковой сварке

Способ регулирования скорости оплавления при контактной стыковой сварке

Иллюстрации

Показать все

Реферат

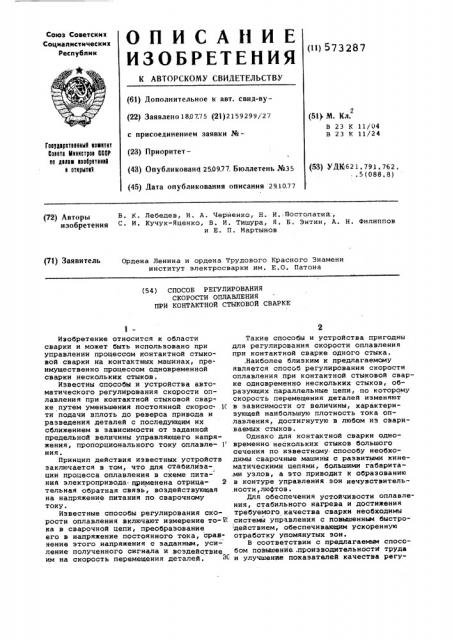

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) >73287 (61) Дополнительное к авт. саид-ву(22) Заявлено 180775 (21)2159299/27 с присоединением заявки №(23) Приоритет(43) Опубликована(250977. Бюллетень №35 (45) Дата опубликования описания 29.10,77 (51) М. Кл.

В 23 К 11/04

В 23 К 11/24

Гнн1Дарнтнэнныб NONNTIT

Оаннта Мнннатран CCCP па аннам нзабратнннб н атнрытн1 (53) УДМ621, 791. 762. . 5 (088. 8) (72) Авторы В. К. Лебедев, И. А. Черненко, Н. И., Постолатий.;, и3обретения с, и, кучук-Яценко, В. и. тишура, Я. Б. энтин, A. .н. Филиппов и Е. П. Мартынов (71) Заявитель Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. Е.О. Патона (54) СПОСОБ РЕГУЛИРОВАНИЯ

СКОРОСТИ ОПЛАВЛЕНИЯ

ПРИ КОНТАКТНОЙ CTblKOBOA СВАРКЕ

1Изобретение относится к области сварки и может быть использовано при управлении процессом контактной стыковой сварки на контактных машинах, преимущественно процессом одновременной сварки нескольких стыков.

Известны способы и устройства автоматического регулирования скорости оплавления прн контактной стыковой сварке путем уменьшения постоянной скорос. I( ти подачи вплоть до реверса привода и разведения деталей с последующим их сближением в зависимости от заданной предельной величины управляющего напряжения, пропорционального току оплавле- 1 ния.

Принцип действия известных устройств заключается в том, что для стабилизации процесса оплавления в схеме питания электропривода. применена отрица- 2 тельная обратная связь, воздействующая на напряжение питания по сварочному току.

Известные способы регулирования скорости оплавления включают измерение то- 2 ка в сварочной цепи, преобразование его в напряжение постоянного тока, сравнение этого напряжения с заданным, усиление полученного сигнала и воздействие им на скорость перемещения деталей, 8С

Такие способы и устройства пригодны для регулирования скорости оплавления при контактной сварке одного стыка. .Наиболее близким к предлагаемому является способ регулирования скорости оплавления при контактной стыковой сварке одновременно нескольких стыков, образующих параллельные цепи, по которому скорость перемещения деталей изменяют в зависимости от величины, характеризующей наибольшую плотность тока оплавления, достигнутую в любом из свариваемых стыков °

Однако для контактной сварки одновременно нескольких стыков большого сечения по известному способу необходимы сварочные машины с развитыми кннематическими цепями, большими габаритами узлов, а это приводит к образованию в контуре управления эон нечувствительности, люфтов. ,цля обеспечения устойчивости оплавления, стабильного нагрева и достижения требуемого качества сварки необходимы системы управления с повышенным быстро действием, обеспечивающим ускоренную отработку упомянутых эон.

В соответствии с предлагаемым способом повышение .производительности труда и улучшение показателей качества регу573287

Формула изобретения

Составитель В. Власова

Техред В.Куприянов Корректор A. Лакида

Редактор Г. Котельский

Заказ 3475/9 Тираж 1207 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 лирования процесса при одновременной контактной сварке нескольких стыков преимущественно различного сечения достигаются благодаря тому, что за регулирующий параметр принимают производную по эремеии от величины наибольшей текущей плотности тока оплавления, достигнутой в любом иэ свариваемых стыков.

Предлагаемый спОсоб осуществляют следующим образом.

Посредством датчика измеряют величи-. ны плотностей тока э нескольких одновременно свариваемых стыках и преобразуют эти величины в напряжение постоянНого тока. Детектором наибольшего сигна- ла выделяют наибольшую величину, сравнивают ee c заданным напряжением эадатчика и получают величину рассогласования, Дифференцирующим звеном, подключенным к выходу детектора наибольшего сиг- 0 нала, определяют производную по времени от величины наибольшей текущей плот ности тока оплавления. Сигналами рассогласования и производной по времени от величины наибольшей текущей плнтнос-+ ти тока оплавления одновременно воздействуют через привод на скорость оплавления.

Описанный способ благодаря повышению устойчивости оплавления и сокращению времени нагрева свариваемых торцов заготовок при оплавлении позволяет повысить производительность труда на 30-40%, а также уменьшить расход электроэнергии, Способ успешно испытан в схеме управления установки К-579 при одновременной сварке пяти стыков сечением

50 тыс.мм картеров блоков мощных дизелей.

Внедрение предложенного способа дает годовой экономический эффект около 700 тыс.руб.

Способ регулирования скорости оплавления при контактной стыковой сварке одновременно нескольких стыков преимущественно различного сечения, образующих параллельные цепи, по которому скорость перемещения деталей изменяют в зависимости от эеличины, характеризующей наибольшую текущую плотность тока оплавления, достигнутую в любом иэ свариваемых стыков, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности труда и улучшения показателей качества регулирования,за регулирующий параметр принимают производную по времени от величины наибольшей текущей плотности тока оплаэленйя, достигнутой в любом иэ свариваемых стыков.
