Устройство для вентиляции кабины мостового крана

Устройство для вентиляции кабины мостового крана

Иллюстрации

Показать все

Реферат

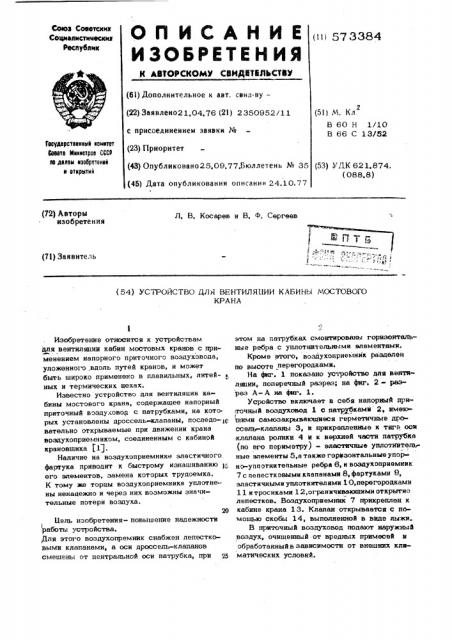

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ .К АВТОРСКОМУ СВИДЙТВЛЬСТВУ

Сава Советеких

Соцееалмстичеооех

Рвслублик (11) 573384 (61) Дополнительное к авт. свил-ву— (22} Заявлено21.04.76 (21) 2350952/11 с присоединением заявки № (23) Приоритет (43) Опубликовано25,09,775юллетеиь № 35 (45) Дата опубликования описания 24.10.77 (51) М, Кл

В 60 Н 1/10

B 66 С 13162

Гасударственный камнтет

Всеетв кенннстрае СССР

Ра делам нзабретеннй н аткрытий (53) УДК 621.874. (088. 8) (72) Авторы изобретения

Л, В, Косарев и В. Ф. Сергеев (71) Заявитель (54) УСТРОЙСТВО Д1И ВЕНТИЛЯЦИИ КАБИНЫ МОСТОВОГО

КРАНА

Изобретение относится к устройствам для вентиляции кабин мостовых кранов с применением напорного приточного воздуховода, уложенного,вдоль путей кранов, и может быть широко применено в плавильных, литей- > ных и термических цехах.

Известно устройство для вентиляции кабины мостового крана, содержащее напорный приточный воздуховод с патрубками, на которых установлены дроссель-клапаны, последо- 0 вательно открываемые при движении крана воздухоприемником, соединенным с кабиной крановщика 11 .

Наличие на воздухоприемнике эластичного. фартука приводит к быстрому изнашиванию 1„. его элементов, замена которых трудоемка.

К тому же торцы воэдухоприемника уплотне.ны ненадежно и через них возможны значительные потери воздуха.

Uem. изобретения- повышение надежности

1 работы устройства.

Для этого воэдухопремник снабжен лепестковыми клапанами, а оси дроссель-клапанов смещены от центральной оси патрубка, при 25 этом на патрубках смонтированы горизонтальные ребра с уплотнительними элементами.

Кроме этого, воздухоприемник разделен по высоте перегородками.

На фиг. 1 показано устройство для вентиляции, поперечный разрез; на фиг. 2- разрез А-А на фиг. 1.

Усройство включает в себя напорный приточный воздуховод 1 с патрубками 2, имею тцнми самоэакрываюцтиеся герметичные дроссель клапаны 3, и црикрепленжте к тяге оси клапана ролики 4 и к верхней части патрубка (по его периметру) - элас тячные уцлотнятельиые элементы 5,а также горизонтальные упор ио-уппотнителькые ребра 8, и воэдухоприемник

7 с лепестковыми клапанами 8, фартуками S, эластичными уплотнителями 10,перегородками

1 1 и тросиками 12,ограничивающими открытио лепестков. Воздухоприемник 7 прикреплен к кабине крана 13. Клапан открывается с помощью скобы 14, выполненной в виде лыжи.

В приточный воздуховод подают наружный воздух, очищенный от вредных примесей и обработанный в зависимости от внешних климатических условий.

573384

При движении крана воздухоприемннк 7 помощью скобы отжимает вверх тягу с роЙнком 4 и тем самым открывает последонательно дросселькланан 3 патрубков 2, по

1соторым воздух «з воздуховода 1 поступает 5 через воздухоприемиик 7 в кабину 13, откры

®ая попеременно за счет кинетической энерГин струи воздушного потока клапаны 8.

ELea предотвращении утечек воздуха полоч» аа клапанов 3 плотно прижимается к ребрам l0

6; воздухоприемник 7 и верхняя чжть каждого патрубка 2 снабжена соответственно эластичными элементами 5 и унлотнителями

10, а воздухоприемник разделен по высоте нерегородкамн 1 1 на отдельные каналы, ц !

Формула изобретения

1, Устройство для вентилями кабины мостового крана, содержащее напорный приточный оздуховод с патрубками, на которых установлены дроссель- клапаны, последовательно открываемые при движении краю воздухоприемником, соединенным с кабиной крановщика, о т л н ч а ю ш е е с я тем, что, с целью повышения надежности его работы, воздухопрнемник снабжен лепестковыми клапанами, а оси дроссель-клапанов смещены от централЫной оси патрубка, при этом на патрубках смонтированы горизонтальные ребра с уплотнитель ными элементами.

2. Усройство по и. 1, о т л и ч а ю ш ее с я тем, что воздухопрнемник разделен по высоте перегородками.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство М 125663, М. Кл F 24 F 7/ОВ, 1858.

573384

Составитель М. Москалец

Редактор Н. Козлова Техред С. Беца Корректор В. Сердюк - каэ 3500/14 Тираж 893 Подписное

UHHHllH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП Патент", r, Ужгород, ул. Проектная, 4
