Реферат

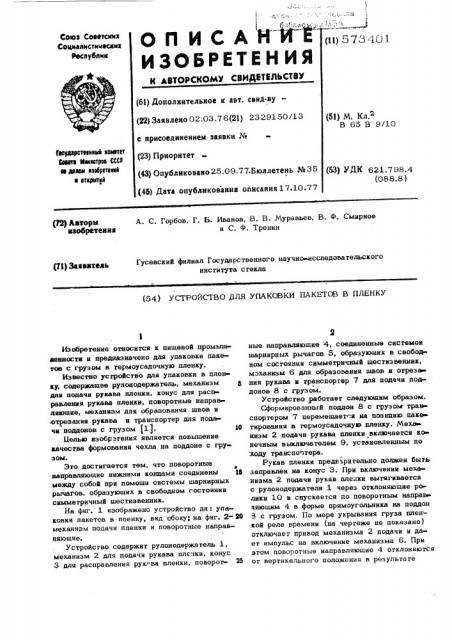

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Coos Советских

Социалистических республик

1 (1l} 573401.

И ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l}Дополнительное к авт. саид-ву(5l} M. Кл

В 65 В 9/10 (22) Заявлено 02.03.76(21) 2329150/13 с присоединением заявки № (23} Приоритет (43) Опубликовано 25.09.77.Бюллетень № 35

Гееуаауетеаыыий коиытет

Сееета ЭЬыктрюе СССР ее лехам ызыбретеыый а етыентый (53} lN 621.7 98.4 (088.8 ) (45) Дата опубликования описания17.10.77 (Щ Авторы изобретения

А. С. Горбов, Г. Б. Иванов, В. B. Муравьев, В. Ф. Смирнов н С. Ф. Тренин

Гусевский филиал Государственного научноисследовательского института стекла (7Ц Заявитель (54) УСТРОЙСТВО ДЛЯ УПАКОВКИ ПАКЕТОВ В ПЛЕНКУ

Изобретение относится к пищевой промышленности н предназначено для упаковки пакетов с грузом в термоусадочную пленку.

Известно устройство для упаковки в пленку, содержащее рулонодержа тель, механизм для подачи рукава пленки, конус для расп равления рукава пленки, поворотные направляющие, механизм для образования. швов и отрезания.рукава и транспортер для пода чи поддонов с грузом (1).

Целью изобрзтення является повышение качества формования чехла на поддоне с гру эом.

Это достигается тем, что поворотные

Ф . направляющие нижними концами соединены )а между собой при помощи системы шарнирных рычагов, образующих в свободном состоянии симметричный шестиэвенник.

На фиг. 1 изображено устройство дн1 упаковки пакетов в.ппенку, вид сбоку; на фиг. - 20 механизм подачи пленки и поворотные направляющие.

Устройство содержят рулонодержа тель 1, механизм 2 для подачи рукава пленки, конус

3 для расправления рукава пленки, поворот 25 ные направляющие 4, соединенные системои шарнирных рычагов 5, образующих в свободном состоянии симметричный шестиэвенник, механизм 6 для образования швов и отреза» ння рукава и транспортер 7 для подачи под донов 8 с грузом.

Устройство работает следующим образом. Сформированный поддон 8 с грузом трав спортером 7 перемешается на позицию aare тирования в термоусадочную пленку. Меха низм 2 подачи рукава пленки включается ко печным выключателем 9, установленным по ходу транспо >гера.

Рукав пленки предварительно должен быть заправлен на конус 3. При включении механизма 2 подачи рукав пленки вытягивается с рулонодержателя 1 через отклоняющие ро лики 10 и спускается по поворотным направ пяющим 4 в форме прямоугольника на поддон

3 с грузом. По мере укрывания груза плен кой реле времени (на чертеже не показано) отключает привод механизма 2 подачи и дает импульс на включение механизма 6. При этом поворотные направляющие 4 отклоняются от вертикального положения в результате

573401

4 по всей длине шва без складок и герметичность укрывания груза ца пакетподдоне. з подтягивании рукава механизмом 6 и тормс жения его на конусе, а система шарнирных рычагов растягивает рукав в месте сварки в двойную ленту без складок за счет„скла дывания симметричного шестизвенника в сло жецный параллелограмм. Сварка чехла произ водится нагретой нихромовой полосой, а отрезка чехла от рукава раскаленной нихромавой нитью. Выдержка в момент сварки обес пвчиваетси реле времени, которое дает сит нал на воеврат сварочноотрееного М9 3 ма в исходное положение, Системой автома тики обеспечивается включение транспортера тара и поддоны с грузами, накрытые чехлом, подаются в печь термической усадки, цосле чего цикл работы повторяется.

Совокупное применение механизма пода чи рукава в виде многоручьевых ленточных транспортеров с системой шарнирных рычагов, образующих симметричный шестизвенник, обеспечивает равномерное складывание чехла в месте пережима и качественную сварку

Формула изобретения

Устройство для упаковки пакетов и плен ку, со@ервашее рулоыодержа тель, механизм для подачи рукава пленки, конус для раслравленин рукава пленки, поворотные направляюшие, механизм дли образования швов и ото зания рукава и грац портер для подачи под донов с грузом, о r л и ч а ю щ е е с я тем, что, с целью повышения качества фор мования чехла на ноддоне с грузом, поворотные направлякииие нижними концами соединены между собой при помоши системы шарнирных рычагов, обраэуюших в свобод ном состоянии симметричный шестизвенник °

Источники информации, принятые во внимание при экспертизе;, 1. Патент ФРГ Ns 1927356, кл. B 65 В 25/00, 1971

573401

Составитель В. Остапчук

Редактор А. Бер Техред 3. Факта Корректор И. Гоксич

Заказ 3505/15 Тираж 1087 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/S

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
