Переносной плавательный бассейн
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

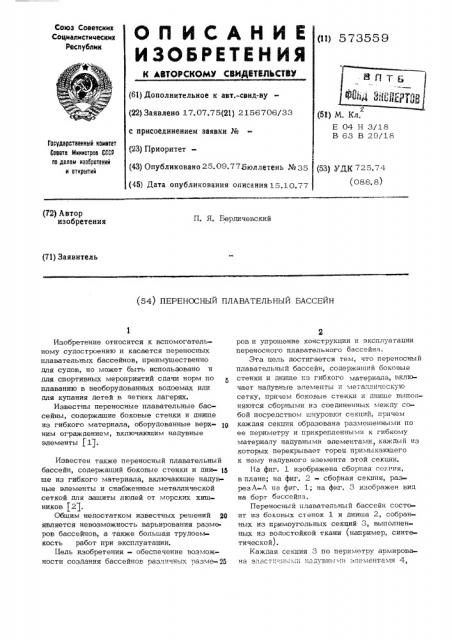

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.-свид-ву (22) Заявлено 17.07.75(21) 2156706/33 с присоединением заявки № (23) Приоритет(52) М. Кл.
Е 04 Н 3/18
В 63 В 29/18
Гасударственный намитет
CosBTB Министров СССР
Il0 делам изобретений и открытий (43) Опубликовано 25.09.77йюллетень № 35 (Я) Дй, 725.74 (088. 8) (45) Дата опубликования описания 15.10;7 (Т2) Автор изобретения
Па Яэ Бердичевский (71) Заявитель (54) ПЕРЕНОСНЫЙ ПЛАВАТЕЛЬНЫЙ БАССЕЙН
Изобретение относится к вспомогательному судостроению и касается переносных плавательных бассейнов, преимущественно для судов, но может быть использовано и для спортивных мероприятий сдачи норм по плаванию в необорудованных водоемах или
lUIs купания детей в летних лагерях.
Известны переносные плавательные бассейны, содержащие боковые стенки и днище из гибкого материала, оборудованные верх- 10 ним ограждением, включающим надувные элементы (Ц.
Известен также переносный плавательный бассейн, содержащий боковые стенки и дни- и ше из гибкого материала, включающие надувные элементы и снабженные металлической сеткой для защиты людей от морских хиш— ников (2 .
Общим недостатком известных решений ра является невозможность варьировании размеров бассейнов, а также большая тру-доемкость работ при эксплуатации.
Цель изобретении — обеспечение возможности создания бассейнов различных разме-25 ров и упрощение конструкции и эксплуатации переносного плавательного бассейна.
Эта цель достигается тем, что переносный плавательный бассейн, содержащий боковые стенки и днище из гибкого материала, включает надувнъте элементы и металлическую сетку, причем боковые стенки и днище выполняются сборными из соединенных между собой посредством шнуровки секций, причем каждая секция образована размещенными по ее периметру и прикрепленными к гибкому материалу надувными элементами, каждый из которых перекрывает торец примыкающего к нему надувного элемента этой секции.
На фиг. 1 изображена сборная секvvя, в плане; на фиг. 2 — сборная секция, разрезА-А на фиг. 1; на фиг, 3 изображен вид на борт бассейна, Переносный плавательный бассейн состоит из боковых стенок 1 и днища 2, собранных из прямоугольных секций 3, выполненных из водостойкой ткани (например, синтетической).
Каждая секция 3 по периметру армирована ;, c > :" нь-.,,;и - д вщь,".1 эчемента7 я
537 1559 расположенными так, что конец одного элемента перекрь .вает торец соседнего элемента, причем каждый элемент снабжен надувным шлангом с запорным ниппелем.
F-!а поле секции 3 по наружному и внутреннему контуру надувного элемента устаIIc.»лены люверсы 5 для сошнуровки секций
;З между собой и для сообщения внутренн II Ilo oclH co«HI! o 6oPllloH BQRoH.
ЙН1ппе: 2 оборудовано пришнуровывающейся при помощи люверсов 5 металлической сеткой 6, обеспечивающей прочность при вставании на днище людей и для зашиты от
МОРСКИХ ХИШНИКОВ. 15
1:: угеам боковых стенок прикрепе1ены лини 7 с грузами 8, при этом лини 7 однов)ееменно являются стопами для подъема и опускания бассейна.
Работа п.чавательного бассейна осуше- 20 с твляетс 8 с ле дующим образом.
По выбряннь .м размерам бассейна определяется количество секций 3 для сборки его стенок 1 и днишя 2
Отдельно собирактся стенки и днище пу- 25 те M при ш ну ровы вян к я секций llpvl" к другу
П13отивоположч1>!ми кромками IIpl! по.".1оши
П1ов«рсов. Зятем днище с сеткой IlpH 1омоН1н IIoâ«poo13 пришнуровываются к нижней части стенок. При необходимости у»е,"1иче- ЗО
1IHH пляе3у IocTH H нстойчивости к Е1«рхIНОЙ кромке собранных стенок прин1нуровь:»ae 1 cÿ
13ТОРОй СЛОЙ СЕКЦИЙ, В КогОРЫХ НЯДУВЯЮтСЯ только гори:3онтяльные элементы.
Бассейн, принявший свою жесткую форму. 35 с помощью линей 7 опускается B воду и заглубляется под иейсгвиом веса грузов Ь н сетки 6.
Забортная 13од1 заполняет б<1«сейн через зазоры между секциями и отверстия люверсов.
Уровень заглубления бассейна регулируется давлением в элементах 4. Поде оговленный к работе бассейн крепится линем 7 у борта судна, Спуск людей в бассейн осуществляется по судовому штормтрапу или по спасательному шкентелю с мусингами (ня фиг. не показаны), Лля хранения и транспортировки бассейн разбирается в обратной последовательности.
Ф Ормула изобретения
Переносный плавательный бассейн, преимущественно для судна, содержащий боковые стенки и днище из гибкого материала, включающие надувнь е элементь, и металлическую сетку, О т л и ч а ю ш и и с я тем, что, с целью обеспечения возможности создания бассейнов различных размеров и упрощения конструкции и эксплуатации, боковые стенки и днище выполнены сборными из соедиЕ1онных между собой посредством шнуровки секций, причем каждая секция образована размещенными по ее периметру и прикрепленными к г ибкому материалу надув
IIt>1ми эЕ!Рментям11, квжд! I и из котог)»1х порокрывясг горец примыкяклдего к нему надуг ног!> элемента этой секции.
Источники информации, принять 13 во вни .IЯ1ЬПЕ ПВИ ЭКСПО!3ТИ 3".
1. Фрей Отто и Рудочьф ростель, Пчевматические строигел1.ные конструкции, М., Стройиздат, 1967, с. 1) 9-122.
2. Авторское сгндегельство ССС!
% 5100 1. ) (i, кл. F СИ И 1/1Э, 1, 172.
