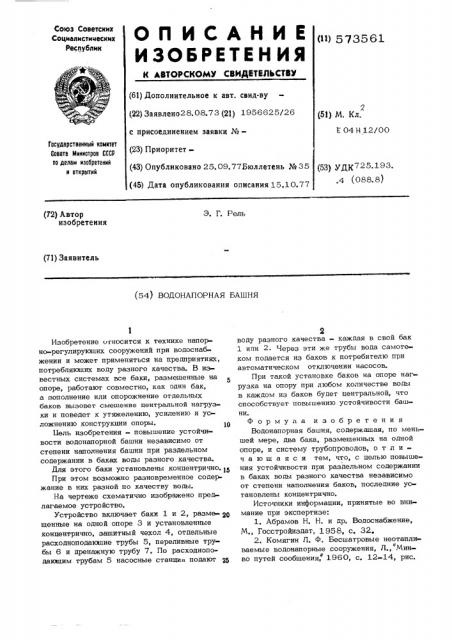

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (<>) 573561 (61) Дополнительное к авт. свид-ву (22) Заявлено28.08.73 (21) 1956625/26 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.09.77Бюллетень №35 (45) Дата опубликования описания 15.10.77 (51) М. Кл.

Е 04 Н 12/00

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (53) УДК725.193. .4 (088. 8) (72) Автор изобретения

Э. Г. Рель (71) Заявитель (54) ВОДОНАПОРНАЯ БАШНЯ

Изобретение относится к технике напорно-регулирующих сооружений при водоснабжении и может применяться на предприятиях, потребляющих воду разного качества. В известных системах все баки, размещенные на опоре, работают совместно, как один бак, а пополнение или опорожнение отдельных баков вызовет смешение центральной нагрузки и поведет к утяжелению, усилению и усложнению конструкции опоры. 10

Цель изобретения - повышение устойчивости водонапорной башни независимо от степени наполнения башни при раздельном содержании в баках воды разного качества.

Для этого баки установлены концентрично.И

При этом возможно разновременное содержание в них разной по качеству воды.

На чертеже схематично изображено предлагаемое устройство.

Устройство включает баки 1 и 2, разме- g0 шенные на одной опоре 3 и установленные концентрично, защитный чехол 4, отдельные расходноподаюшие трубы 5, переливные трубы 6 и дренажную трубу 7. По расходноподаюшим трубам 5 насосные станции подают о5 воду разного качества — каждая в свой бак

1 или 2 Через эти же трубы вода самотеком подается из баков к потребителю при автоматическом отключении насосов.

При такой установке баков на опоре наг рузка на опору при любом количестве воды в каждом из баков будет центральной, что способствует повышению устойчивости башни.

Формула изобретения

Водонапорная башня, содержащая, по меньшей мере, два бака, размешенных на одной опоре, и систему трубопроводов, о т л ич а ю щ а я с я тем, что, с целью повышения устойчивости при раздельном содержании в баках воды разного качества независимо от степени наполнения баков, последние установлены концентрично.

Источники информации, принятые во внимание при экспертизе:

1. Абрамов Н. Н. и др. Водоснабжение, М., Госстройиздат, 1958, с. 32.

2. Комягин Л. Ф. Бесшатровые неотапли// ваемые водонапорные сооружения, Л., Минво путей сообщения," 1960, с. 12-14, рис.
