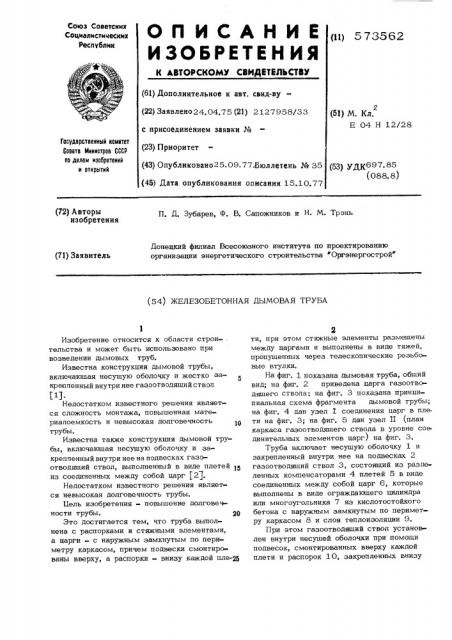

О П И С А Н И Е <„, з7з5е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено24.04.75 (21) 2127958/33 с присоединением заявки № (23) Приоритет (43) Опублнковано25.09.77.Бюллетень № 35 (45) Дата опубликования описания 15.10.77 (51) М. Кл.

Е 04 Н 12/28

ГосудаРственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК697.85 (088. 8) (72) Авторы изобретения

П. Д. Зубарев, Ф. В. Сапожников и H. М. Тронь

Донецкий филиал Всесоюзного института по проектированию организации энергетического строительства Оргэнергострой (71) Заявитель (54) ЖЕЛЕЗОБЕТОННАЯ ДЫМОВАЯ ТРУБА

Изобретение относится к области строительства и может быть использовано при возведении дымовых труб.

Известна конструкция дымовой трубы, включающая несущую оболочку и жестко закрепленный внутри нее газоотводяший ствол (Ц.

Недостатком известного решения является сложность монтажа, повышенная материалоемкость и невысокая долговечность трубы.

Известна также конструкция дымовой трубы, включаюшая несушую оболочку и закрепленный внутри нее на подвесках газоотводяший ствол, выполненный в виде плетей 15 из соединенных между собой царг (2J.

Недостатком известного решения является невысокая долговечность трубы.

?цепь изобретения - повышение долговечности трубы. 20

Это достигается тем, что труба выполнена с распорками и стяжными элементами, а царги - с наружным замкнутым по периметру каркасом, причем подвески смонтированы вверху, а распорки - внизу каждой пле-д ти, при этом стяжные элементы размешены между царгами и выполнены в виде тяжей, пропушенных через телескопические резьбовые втулки.

На фиг. 1 показана дымовая труба, обший вид; на фиг. 2 приведена царга газоотводяшего ствола; на фиг. 3 показана принципиальная схема фрагмента дымовой трубы; на фиг. 4 дан узел I соединения царг в ппе. ти на фиг. 3; на фиг. 5 дан узел II (план каркаса газоотводяшего ствола в уровне сое динительных элементов царг) на фиг. 3.

Труба включает несущую оболочку 1 и закрепленный внутри нее на подвесках 2 газоотводяший ствол 3, состояший из разделенных компенсаторами 4 плетей 5 в виде соединенных между собой царг 6, которые выполнены в виде ограждаюшего цилиндра или многоугольника 7 из кислотостойкого бетона с наружным замкнутым по периметру каркасом 8 и слоя теплоизоляции 9.

При этом газоотводяший ствол установлен внутри несушей оболочки при помощи подвесок, смонтированных вверху каждой плети и распорок 10, закрепленных внизу

573562 его. Стяжные элементы 11 размещены между царгами и выполнены в виде тяжей 12, пропущенных через телескопические резьбовые втулки 13.

Использование данного изобретения на практике позволит существенно упростить

MOHTGK H BOBbICHT6 gOBFOB9%HOCTb TP j6bI

Формула изобретения щ

Железобетонная дымовая труба, включающая несущую оболочку и закрепленный внутри нее на подвесках газоотводящий ствол, выпсмненный в виде плетей из соединенных 15 между собой царг, о т л и ч а ю щ а яс я тем, что, с целью повышения долговечности, труба выполнена с распорками и стяж« ными элементами, а царги - с наружным замкнутым по периметру каркасом, причем подвески смонтированы вверху, а распоркивнизу каждой плети, при этом стяжные элементы размещены между царгами и выполнены в виде тяжей, пропущенных через телескопические резьбовые втулки.

Источники информации, принятые во внимание при экспертизе:

1. Скворцов А. П. Дымовые трубы тепловых электростанций, М., Информэнерго, 1 973.

2. Патент ФРГ № 2135089, кл. ФРГ37 F 12/27, 14.07.71

573562

Узел //

Фиг.5
