Предохранительное устройство
Иллюстрации
Реферат

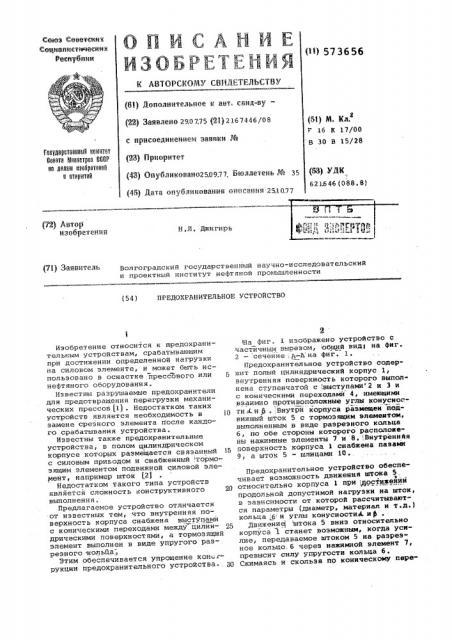

К АВТОРИ(ОМУ СВИДЕ (ЕЛЬСТВУ (61) Дополн лельное ы авт. евид-By— (22) Заявлено 290775 (21) 2167446/08 приеоедииеиием зяянки № (23) Приоритет (43) ДЙ Дликовано250977 ЯЮ8летень № 35 (45) Дата оп Оликования описания 2Ы077 (51) N. Кл.
Р 16 K 17/00 В 30 В 15/28
Г88Ц8()Н8888Ц8 888I8TCT
Î888T8 tk888CT(IC8 888
88 3888I8 8388$8T888Il
8 8T88HT8II (53) УДК
621646 (088. 8) (72) АвтоР иэооретения
H.Ë. Джигирь (7) 3 .т.. ъ
Волгоградский государственный научно-исследовательский и проектный институт нефт якой промышленности (54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО
Изобретение относится к предохранительным устройствам, срабатывающим при достижении определенной нагрузки на силовом элементе, и может быть использовано в оснастке, прессового или 5 нефтяного оборудования.
Известны разрушаемые предохранители для предотвращения перегрузки механических прессов jl) . Недостатком таких устройств является необходимость в 10 замене срезного элемента nocëå каждого срабатывания устройства.
Известны также предохранительные устройства, в полом цилиндрическом корпусе которых размещается связанный 15 с силовым приводом и снабженный тормозящим элементом подвижной силовой элеМент, например шток (2)
Недостатком такого типа устройств является сложность конструктивного 20 выполнения.
Предлагаемое устройство отличается от известных тем, что внутренняя поверхность корпуса снабжена выступами с коническими переходами между цилин- 25 дрическими поверхностями, а тормозящий элемент выполнен в виде упругого раз-. резного кольца, Этим обеспечивается упрощение конст.— рукции предохранительного устройства., 80
На фиг. 1 изображено устройство с
Мастичным вырезом, общий вид на фиг.
2 — сечение, А-К на фиг. 1.
Предохранительное устройство содер" жит полый цчлиндрический корпус 1, внутренняя поверхность которого выполнена ступенчатой с выступами 2 и 3 и с коническими переходами 4, имеющими взаимно противоположные углы конусности (.и ф . Внутри корпуса размещен аодвижный шток 5 с тормозящим элементом, выполненным в виде разрезного кольца
6, но обе стороны которого расположены нажимные элементы 7 и 8,1Внутреннйя
Поверхность корпуса 1 снабжена пазами
9, а шток 5 - шпицами 10..
Предохранительное устройство обеспечивает возможность движения штока 5, относительно корпуса 1 при постижейии продольной допустимой нагрузки на шток, в зависимости от которой рассчитываются параметры (диаметр, материал и т.д.) кольца 6 и углы конусностиА и p .
Движение Штока 5 вниз относительно корпуса 1 станет возможным, когда усилие, передаваемое штоком 5 на разрезное кольцо. 6 через нажимной элемент 7, превысит силу упругости кольца 6.
Сжимаясь и скользя по коническому пере573656
А- 4 îðó 4 с углом конусности А, кольцо переходит на участок 3.
Для возврата штока в исходное положение необходимо приложить к нему усилие, действующее вверх. 5
B случае работы предохранительйого устройства в абразивной среде, напрИмер, в глинистом растворе, кольцо 6 контактирует с:корпусом по выступам пазов 9, что создает лучшие условия для его ра- боты. Передача крутящего момента корпуса 1 со штоком 5 осуществляется шлицевым соединением 10.з
Если возникает, необходимость а срабатывании устройства при различных ус- 8 ловиях по мере движения штока вниз, то количество участков с коническими переходами (ступеней) должно быта увеличено.
Формула и з обрет енн я .
Предохранительное устройство, в полом цилиндрическом корпусе которого размещен связанный с силовым приводом и снабженный тормозящим элементом подвижный силовой элемент, например шток, о т л и ч а ю щ е е с я тем, что,, с целью упрощения конструкции, на внутренней, поверхности(, корпуса выполнен, по крайней мере, один выступ с коническими переходами между цилиндрическими поверхностями, а тормозящий элемент выполнен в виде упругого разрезного кольца.
Источники инФормации, принятые ва внимание при экспертизе:
1. Авторское свидетельство СССР
Ю 45807, М. Кл В 30 В 15/2& 1934.
2. Авторское свидетельство СССР
М 404649, М Кл В 30 В 15/28, 1972
