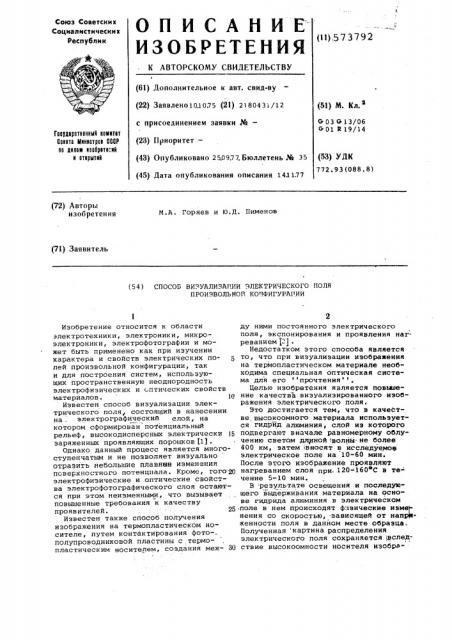

О П И С А Н И Е,9,--ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистическим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено101075 (2!) 2180431/12 с присоединением заявки ЮввЂ” (51) M.

0 03 О 13/06 01 та 19/14 (23) ИриоритетвЂ”

Гоетдаротввивый иомнтвт

Совета Ннннотрав СССР во данам нзооретв,,нй н отирытнй (53) УДК

772,93(088.8) (43) Опубликовано 250977. Бюллетень pfa 35 (45) Дата опубликования описания 141177 (72) Авторы изобретения

N.A. Горяев и Ю.Д. Пименов (71) Заявитель (54) СПОСОБ ВИЭУАЛИВАПИИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ пРОиВВОльттОп кОнфиГуРА(ии

Изобретение относится к области электротехники, электроники, микроэлектроники, электрофотографии и может быть применено как при изучении характера и свойств электрических полей произвольной конфигурации, так и для построения систем, использующих пространственную неоднородность электрофизических и оптических свойств материалов. 10

Известен способ визуализации электрического поля, состоящий в нанесении на, электрографический слой, на котором сформирован поТенциальный рельеф, высокодисперсных электрически заряженных проявляющих порошков f13.

Однако данный процесс является многоступенчатым и не позволяет визуально отравить небольшие плавнив изменения поверхностного потенциала. Кроме, того 20 электрофизические и оптические свойства электрофотографического слоя остаются при этом неизменными, что вызывает повышенные требования к качеству проявителей. 25

Известен также способ получения изображения на термопластическом носителе, путем контактирования фотополупроводниковой пластины с термопластическим носителем, создания меж- 30 ду ними постоянного электрического поля, экспонирования и проявления нагреванием (-) .

Недостатком этого способа является то, что при визуализации изображения на термопластическом материале необходима специальная оптическая система для его прочтения .

Целью изобретения является повьааение качества визуалиэированного изображения электрического поля.

Это достигается тем, что в качестве,высокоомного материала используется гидрид алюминия, слой иэ которого подвергают вначале равномерному облучению светом длиной1волнЫ не более

400 км, затем вносят в исследуемоав электрическое поле на 10-60 мин.

После этого изображение проявляют нагреванием слоя при. 120- 160 С в те- чение 5-10 мин.

В результате освещения и последующего выдерживания материала на основе гидрида алюминия в электрическом поле в нем происходят ф>взические изме)нения со скоростью, зависящей от напрев. женности поля в данном месте образца.

Полученная картина распределения электрического поля сохраняется )вследствие высокоомности носителя изобра573792

Формула изобретения

Составитель М. Волкова

Техред М, Левицкая Корректор П. Макаревич

Редактор A. Бер

Заказ 3766/37 Тираж 574 Подписное

IIIIHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7(-35, Раушская наб,, д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 жения. Последующее проявление позволя ет сформированный потенциальный рельеф сделать видимым, Локальная напряженность электрического поля при этом не должна превышать 10 В/см.

Пример 1: Гидрид алюминия в виде таблетки поджимается к плоским пластиновым электродам так, что образуется межэлектродный прямоугольный промежуток с расстоянием между электродами 1 мм. После освещения 10 этого промежутка ртутной лампой

ПРК-4 на расстоянии 20 см в течение

1 мин включается постоянное электрическое поле напряжением 400 Н в теч =ние 10-30 мин. После выключения поля. и удаления электродов таблетка нагревалась при 140 С в течение 5-7 мин.

На поверхности таблетки получено темное изображение межэлектродного промежутка, смещенное к положительно- Э му электроду, толщина которого зависит от времени выдерживания в электрическом поле. Фронт изображения отражает распределение напряженности электрического поля между электрода- 25 ми.

Пример. 2. Гидрид алюминия в виде таблетки поджимается к плоским пластиновым электродам сложной конфигурации. Один электрод является 30 прямоугольным,, а другой - в виде гребенки. Напряженность электрического поля меняется дискретн м образом соответственно конфигурации сложного электрода. Расстояние меж- Зя ду простым электродом и отдельными элементами гребенки меняется дискретно от 0,2 до 2,0 мм. После экспонирования ртутной лампой ПРК-4 в течение 1 мин включали постоянное электрическое поле с напряжением 200 в течение С0-60 мин. Послевыключения поля и удаления электродов таблетка из гидрида алюминия нагре" валаеь при 140 С в течение 5-7 мин.

Получено изображение межэлектродного промежутка, отображающее сложную конфигурацию электрического поля. На темном фоне всего промежутка от отрицательного электрода начинаются просветленные участки, при интенсивность просветления зависит от величины напряженности и отражает характер силовых линий электрического поля °

Использование предлагаемого способа визуализации электрического поля произвольной конфигурации обеспечивает по сравнению с существующими способами следующие преимущества: возможность получення картины распределения электрического поля (в том числе H плавноменяющегося в пространстве; нЕ требует применения специальных проявляющих порошков"красителей и специальных средств для поочтения проявленного изображения, которое становится видимьу невооруженным глазом.

1. Способ визуализации электрического поля произвольной конфигурации путем формирования потенциального рельефа на высокоомном материале с последующим проявлением нагреванием, отличающийся тем, что, с целью повышения качества визуализированного изображения электрического поля произвольной конфигурации, в качестве высокоомного материала исполь. эуют материал на основе гидрида алюминия, который предварительно подвергают равномерному облучению светоы с длиной волны короче 400 нм, а формирование потенциального рельефа осуществляют путем внесения данного материала в исследуемое электрическое поле и выдерживания в нем в течение 10-60 мин.

2. Способ по п. 1, о т л и ч а ю шийся тем, что проявление производят при 120 вЂ” 160 C в течение

5 - 10 мин.

Источники информации, принятые во вниманге при экспертизе:

1. Грешинин С.Г. Электрофотографический процесс. М, Наука, 1970.

2. Авторское свидетельство СССР

Р 510688, кл. 03 С 13/18, 1970
