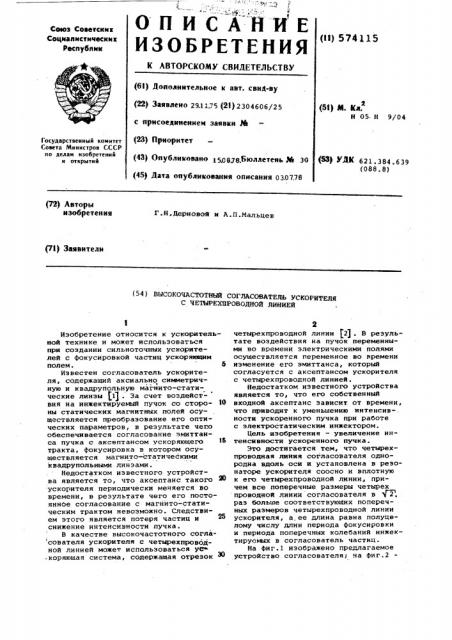

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сююз Советскна

Социалистических

Респубпнн (11) 574115

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22} Заявлено 29.1175 (21) 2304606/25 с присоединением заявки тй (23} Приоритет (43} Опубликовано 508.78.бюллетень М 30 (45) Дата опубликования описания 030778 (51) N. Кл.

Н 05. Н 9/04

Государственный комитет

Совета Ми ни строе СС С P по делам изобретений н открытий (3) УД1 621.384.639 (088.8) (72} Авторы нзобретення

Г.Н. Дерновой и A. П .Мальцев (71) Заявители (54 ) ВЫСОКОЧАСТОТНЫЙ СОГЛАСОВАТЕЛЬ УСКОРИТЕЛЯ

С ЧЕТЫРЕХПРОВОДНОЙ ЛИНИЕЙ

Изобретение относится к ускорительной технике и может использоваться при создании сильноточных ускорителей с фокусировкой частиц ускоряющим полем. б

Известен согласователь ускорителя, содержащий аксиально симметричную и квадрупольную магйито-статические линзы flj . За счет воздействия на инжектируемый пучок со сторо- Ю ны статических магнитных полей осуществляется преобразование его оптических параметров, в результате чего обеспечивается согласование эмиттаиса пучка с аксептансом ускоряющего тракта, фокусировка в котором осуществляется магнито-статическими квадрупольными линзами.

Недостатком известного устройства является то, что аксептанс такого ЯО ускорителя периодически меняется во времени, в результате чего его постоянное согласование с магнито-статическим трактом невозможно. Следствием этого является потеря частиц и

25 снижение интенсивности пучка.

В качестве высокочастотного согла сователя ускорителя с четырехпроводной линией может использоваться уС

-коряющая система, содержащая отрезок

2 четырехпроводной линии 93 - a реэуль тате воздействия на пучок переменными во времени электрическими полями осуществляется переменное во времени изменение его эмиттанса, который согласуется с аксептансом ускорителя с четырехпроводной линией.

Недостатком известного устройства является то, что его собственный входной аксептанс зависит от времени, что приводит к уменьшению интенсив-. ности ускоренного пучка при работе с электростатическим инжектором. цель изобретения — увеличение интенсивности ускоренного пучка.

Это достигается тем, что четырехпроводная линия согласователя однородна вдоль оси и установлена в резонаторе ускорителя соосно и вплотную к его четырехпроводной линии, причем все поперечные размеры четырех проводной линии согласователя в (2 . раз больше соответствующих поперечных размеров четырехпроводной линии ускорителя, а.ее длина равна полуцелому числу длин периода фокусировки и периода поперечных колебаний инжектируеьатх в согласователь частиц.

На фиг.1 изображено предлагаемое устройство согласователя; на фиг.2

547115 аксептанс ускорителя для различных фаэ иижекции на фиг.З - аксептанс системы согласователь плюс ускоритель для различных фаз инжекции.

Устройство содержит четырехпроводную линию 1 ускорителя и четырехпроводную линию 2 согласователя. 5

Устройство работает следующим образом.

Огибающая пучка, согласованного с входом ускорителя (пучка с эмиттан сом, который для разных. фаэ соответ- 10 ствует форме аксептаиса, фиг.2), в согласователе представляет собой суперпоэицию стоячих и бегущих. волн, у которых амплитудные и фазовые соотношения с помощью. подбора размеров cor- д ласователя сделаны такими, чтобы на .входе в согласователь происходило стационарное гашение этих волн и вход в систему согласователь плюс ускоритель становился аксиально-симметричным и независимым от фазы ВЧ-поля и соответствовал характеру эмиттанса инжектируемого пучка. При этом размеры отрезка четырехпроводной линии должны удовлетворять следующим условиям. а) длина согласователя равна пблуцелому числу длин периода фокусиров+< J б) йа длине согласователя укладывается полуцелое число периодов попеРечных колебаний в) расстояние от оси до электродов с .гласователя и диаметр электродов согласователя в 21 раз больше соответствующих размеров в ускорителе, в сечении, где,расстояние до всех электродов одинаково.

Аксептанс системы согласователь плюс ускоритель показан на фиг.З.

Эмиттанс пучка, ускоренного в такой системе,практически не возрастает . (по оцейкам для одного конкретного случая: беэ согласователя эмиттанс возрастает в два-три раза, с согласо. вателем рост змиттанса не превьхаает

153) . Качество ускоряемого пучка существенно улучшается, что позволяет повысить его интенсивность.

Формула изобретения высокочастотный . согласователь ускорителя с четырехпроводной линией, содержащий отрезок четырехпроводной линии, отличающийся те, что, с целью увеличения интенсивности ускоренного пучка, четырехпроводная линия согласователя однородна вдоль оси и установлена в резонаторе ускорителя соосно и вплотную к его четырехпроводной линии, причем все поперечные размеры четырехпроводной линии согласователя в / 2 раэ больше соответствующих поперечных размеров четырехпроводной линии ускорителя, а ее длина равна полуцелому числу длин периода фокусировки и периода поперечных колебаний инжектируеьих в согласователь частиц.

Источники информации, принятые во внимание при экспертизе1

1. Авраменко И.И. и др. Инжекторный комплекс меэонной фабрики. Трудьм третьего Всесоюзного совещания по ускорителям заряженных частиц. И., Наука „ 1973, т.1, с. 265.

2. Авторское свидетельство СССР

В 265312, И., Кл. Н 05 Н 9/04, ),970.

574115 — — — - 0 — — фУ

Составитель B.Êpàcíîïoëüñêèé

Редактор Л.Письман Техред Н,набурка. Корректор С.Гарасиняк

Заказ 4540/52 Тираж 992 Подпис*лое

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35> Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
