Захватно-срезающее устройство лесозаготовительной машины

Захватно-срезающее устройство лесозаготовительной машины

Иллюстрации

Показать все

Реферат

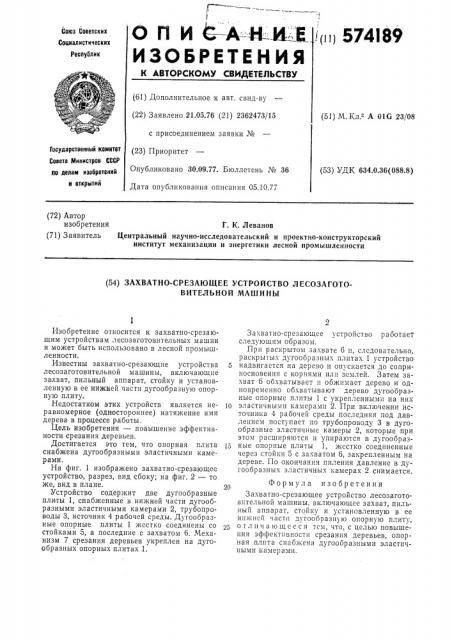

О П И 1 "=А-и ИЕ

ИЗОБРЕТЕНИЯ

1 1 ц 574! 89

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.05.76 (21) 2362473/15 с присоединением заявки № (23) Приоритет

Опубликовано 30.09.77. Бюллетень № 36

Дата опубликования описания 05.10.77 (51) М. Кл.2 А 016 23/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 634.0.36(088.8) (72) Автор изобретения Г. К. Леванов (71) Заявитель Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) ЗАХВАТНО-СРЕЗАЮЩЕЕ УСТРОЙСТВО Л ЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ

Изобретение относится к захватно-срезающим устройствам лесозаготовительных машин и может быть использовано в лесной промышленности.

Известны захватно-срезающие устройства лесозаготовительной машины, включающие захват, пильный аппарат, стойку и установленную в ее нижней части дугообразную опорную плиту.

Недостатком этих устройств является неравномерное (одностороннее) натяжение ими дерева в процессе работы.

Цель изобретения — повышение эффективности срезания деревьев.

Достигается это тем, что опорная плита снабжена дугообразными эластичными камерами.

На фиг. 1 изображено захватно-срезающее устройство, разрез, вид сбоку; на фиг. 2 — то же, вид в плане.

Устройство содержит две дугообразные пли ты 1, снабженные в нижней части дугообразными эластичными камерами 2, трубопроводы 3, источник 4 рабочей среды. Дугообразные опорные плиты 1 жсстко соединены со стойками 5, а последние с захватом 6. Механизм 7 срезания деревьев укреплен на дугообразных опорных плитах,1.

Захватно-срезающсе устройство раоотает следующим образом.

При раскрытом захвате G и, следовательно, раскрытых дугообразных плитах 1 устройство надвигается на дерево и опускается до соприкосновения с корнями илп землей. Затем захват 6 обхватывает и обжимает дерево и одновременно обхватывают дерево дугообразные опорные плиты 1 с укрепленными на них

10 эластичными камерами 2. При включении источника 4 рабочей среды последняя под давлением поступает по трубопроводу 3 в дугообразные эластичные камеры 2, которые при этом расширяются и упираются в дугообраз15 ные опорные плиты 1, жестко соединенные через стойки 5 с захватом 6, закрепленным на дереве. По окончании пиления давление в дугообразных эластичных камерах 2 снимается, Формула изобретения

Захватно-срезающее устройство лесозаготовительной машины, включающее захват, пильный аппарат, стойку и установленную в ее нижней части дугообразн>ю опорную плиту, отличающееся тсм, что, с целью повышения эффективности срезания деревьев, опорная плита снабжена дугообразными эластичными камерами, 574189
