Устройство для гидравлической окорки древесины

Устройство для гидравлической окорки древесины

Иллюстрации

Показать все

Реферат

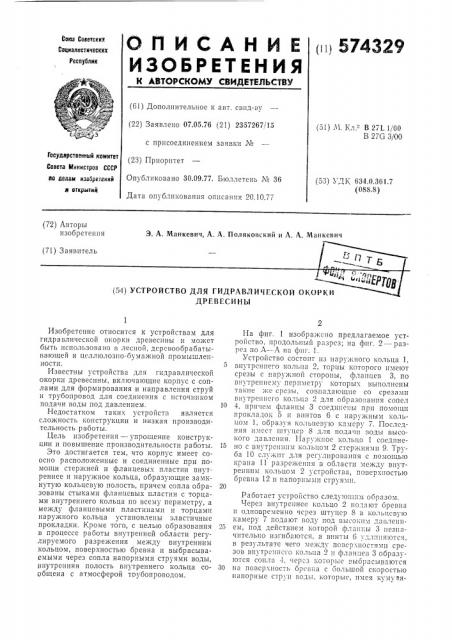

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

011 574329

Юоюа Саветсиих

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.05.76 (21) 2357267/15 с присоединением заявки № (23) Приоритет

Опубликовано 30.09.77. Бюллетень № 36

Дата опубликования описания 20.10.77 (51) 11. Кл.- "В 271 1/00

В 27G 3/ОО

Гасударственный комитет

Совета Министров СССР ло делам изааретений и открытий (53) УДК 634,0.361.7 (088.8) (72) Авторы изобретения

Э. А. Манкевич, А. А. Поляковский и А. А. Манкевич

ДРЕВЕСИНЫ

Изобретение относится к устройствам для гидравлической окорки древесины и может быть использовано в лесной, дсрсвообрабатывающей и целлюлозно-бумажной промышленности.

Известны устройства для гидравлической окорки древесины, включающие корпус с соплами для формирования и направления струй и трубопровод для соединения с источником подачи воды под давлением.

Недостатком таких устройств является сложность конструкции и низкая производительность работы.

Цель изобретения — упрощение конструкции и повышение производительности работы.

Это достигается тем, что корпус имеет соосно расположенные и соединенные при помощи стер.кней и фланцевых пластин внутреннее и наружное кольца, образующие замкнутую кольцевую полость, причем сопла ооразованы стыками фланцсвых пластин с торцами внутреннего кольца по всему периметру, а между фланцевыми пластинами и торцами наружного кольца установлены эластичные прокладки. Кроме того, с целью образования в процессе работы внутренней области регулируемого разрежения между внутренним кольцом, поверхностью бревна и выбрасываемыми через сопла напорными струями воды, внутренняя полость внутреннего кольца сообщена с атмосферой тпубопроводом.

На фиг. 1 изображено предлагаемое устройство, продольный разрсз; на фпг. 2 — разрез по А — А на фиг. 1.

Устройство cocTQIIT пз па 1I 1 жного кольца 1, внутреннего кольца 2, торцы которого имеют срезы с наружной стороны, фланцев 3, по внутреннему периметру которых выполнены такие же срезы, совпада ощие со срезами внутреннеl о кольца 2 для ооразованпя сопел

10 4, причем фланцы 3 соединены при помощи прокладок 5 и винтов 6 с пар жпым кО.чьцом 1, образуя кольцевую камеру 7. Последняя имеет штуцер 8 для подачи воды высокого давления. Наружнoe кольцо 1 сосдине15 но с внутренним кольцом 2 стержнями 9. Труба 10 служит для регулирования с помощью крана 11 разрежения в области между внутренним кольцом 2 устройства, поверхностью бревна 12 и напорными струями.

Работает устройство следуIoIIIIIiI образом.

Через внутреннее кольцо 2 подают бревна и одновременно чсрез штуцер 8 в кольцевую камеру 7 подают году под высоким давлсни25 ем, под действием которой фланцы 3 незначительно изгибаются, а винты 6 удлиняются, в результате чего между повсрхностямп срезов IIIIyTpe»IICI o кольца 2 и фланцев 3 образуются сопла -1, через которые выбрасываются

30 на поверхность бревна с Оольшой скоростью напорные струи воды, которые, имея кумувя574329

4, г

1!

Pye1 Ь

А-4

Составитсль О, Люманов

Редактор Г. Лановая

Техред И. Михайлова

Корректор E Хмелева

Типография, пр. Сапунова, 2 тивный характер воздействия на кору, разрушают ее. При этом, замыкаясь на поверхности бревна, напорные струи образуют область разрежения, которое регулируется через трубу 10 вращающимся с определенной частотой краном 11. Благодаря расположению сопел 4 под углами в зеркальном отображении, обеспечивается отделение коры и с участков при переходе одной из струй с большего диаметра бревна на меньший.

Благодаря концентрации усилий напорных струй воды на поверхности коры (эффект кумулятивного действия) последняя разрушается под действием мгновенного накопления воды на границе камбия коры и собственно древесины, от давления которой камбий во многих местах разрывается, что способствует эффективному снятию коры.

Оставшаяся после воздействия первой кольцевой струи кора, попадая в область регулируемого разрежения подвергается пульсирующему воздействию разрежения (оно обеспечивается вращением с определенной частотой крана 11, установленного на трубе 10), обеспечивая тем самым полное отделение коры от древесины.за одну проходку через устройство.

Формула изобретения

1. Устройство для гидравлической окорки древесины, вкл1очающее корпус с соплами для формирования и направления струй и трубопровод для соединения с источникомподачи воды под давлением, о т л и ч а ю щ ее с я тем, что, с целью упрощения конструкции и повышения производительности устройства, 10 корпус имеет соосно расположенные и соединенные при помощи стержней и фланцевых пластин внутреннее и наружное кольца, образующие замкнутую кольцевую полость, причем сопла образованы стыками фланцевых

15 пластин с торцами внутреннего кольца по всему периметру, а между фланцевыми пластинами и торцами наружного кольца установлены эластичные прокладки, 2. Устройство по п. 1, отл ич а ю щееся

20 тем, что, с целью образования в процессе работы внутренней области регулируемого разрежения между внутренним кольцом, поверхностью бревна и выбрасываемыми через сопла напорными струями воды, внутренняя по25 лость внутреннего кольца сообщена с атмосферой трубопроводом.
