Реферат

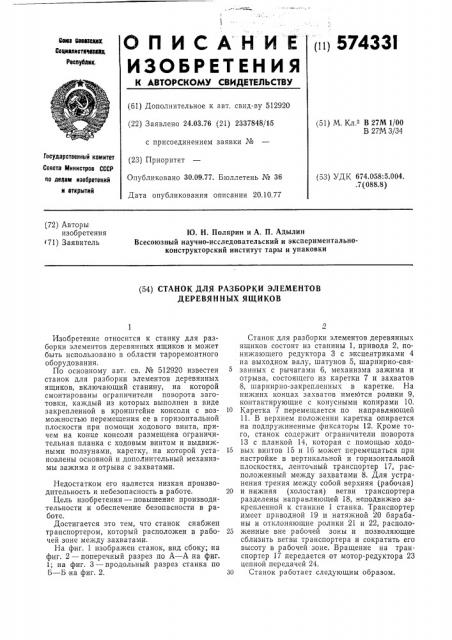

О П И С А Н И Е (и) 57433I

ИЗОБРЕТЕНИЯ

Сова аевщррС

Сециааиотееааак, Реооублик, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 512920 (22) Заявлено 24.03.76 {21) 2337848/li5 с присоединением заявки №

{23) Приоритет

Опубликовано 30.09.77. Бюллетень № 36

Дата опубликования описания 20.10.77

{51) М. Кл. В 27М 1/00

В 27М 3/34

Государственный комитет

Совета Министров СССР но дедам иаобретений и открытий

{53) УДК 674.0 58:5.004. .7 (088.8) (72) Авторы изобретения (7I) Заявитель

Ю. Н. Полярин и А. П. Адылин

Всесоюзный научно-исследовательский и экспериментальноконструкторский институт тары и упаковки (54) СТАНОК ДЛЯ РАЗБОРКИ ЭЛЕМЕНТОВ

ДЕРЕВЯННЫХ ЯЩИКОВ

Изобретение относится к станку для разборки элементов деревянных ящиков и может быть использовано в области тароремонтного оборудования.

По основному авт. св. № 512920 известен станок для разборки элементов деревянных ящиков, включающий станину, на которой смонтированы ограничители поворота заготовки, каждый из которых выполнен в виде закрепленной в кронштейне консоли с воз- 10 можностью перемещения ее в горизонтальной плоскости при помощи ходового винта, причем на конце консоли размещена ограничительная планка с ходовым винтом и выдвижными ползунами, каретку, на которой уста- 15 новлены основной и дополнительный механизмы зажима и отрыва с захватами.

Недостатком его является низкая производительность и небезопасность в работе. 20

Цель изобретения — повышение производительности и обеспечение безопасности в работе.

Достигается это тем, что станок снабжен транспортером, который расположен в рабо- 25 чей зоне между захватами.

На фиг. 1 изображен станок, вид сбоку; на фиг. 2 — поперечный разрез по А — А на фиг.

1; на фиг. 3 продольный разрез станка по

Б — Б на фиг. 2, 30

Станок для разборки элементов деревянных ящиков состоит из станины 1, привода 2, понижающего редуктора 3 с эксцентриками 4 на выходном валу, шатунов 5, шарнирно-связанных с рычагами 6, механизма зажима и отрыва, состоящего из каретки 7 и захватов

8, шарнирно-закрепленных в каретке. На нижних концах захватов имеются ролики 9, контактирующие с конусными копирами 10.

Каретка 7 перемещается по направляющей

11. В верхнем положении каретка опирается на подпружиненные фиксаторы 12. Кроме того, станок содержит ограничители поворота

13 с планкой 14, которая с помощью ходовых винтов 15 и 16 может перемещаться при настройке в вертикальной и горизонтальной плоскостях, ленточный транспортер 17, расположенный между захватами 8. Для устранения трения между собой верхняя (рабочая) и нижняя (холостая) ветви транспортера разделены направляющей 18, неподвижно закрепленной к станине 1 станка. Транспортер имеет приводной 19 и натяжной 20 барабаны и отклоняющие ролики 21 и 22, расположенные вне рабочей зоны и позволяющие сблизить ветви транспортера и сократить его высоту в рабочей зоне. Вращение на транспортер 17 передается от мотор-редуктора 23 цепной передачей 24.

Станок работает следующим образом.

674331

При работе оператор устанавливает крышку ящика или его головку таким образом, чтобы планка вошла в паз между захватами

8, настраивает ограничительную планку 14 на размер и производит пуск станка. Вращение от приводов 2 через понижающий редуктор 3 передается на выходной вал с эксцентриками 4 шатунами 5. Рычаги 6 получают качательное движение, а копиры 10 — возвратно-поступательное. При ходе копиров 10 вниз они воздействуют на ролики 9 захватов 8 механизма зажима и отрыва, заставляя верхние концы захватов сходиться и зажимать планку. При дальнейшем ходе происходит срыв каретки 7 с фиксаторов 12 и отрыв планки. При ходе копиров вверх каретка возвращается назад под действием пружин, а захваты расходятся и освобождают планку. Планка падает вниз и попадает на транспортер 17, расположенный между захватами 8. Транспортер перемещает планку из рабочей зоны.

Формула изобретения

Станок для разборки элементов деревянных ящиков по авт. св. УО 551122992200, отлича ю щи и с я тем, что, с целью повышения производительности и обеспечения безопасности работы, станок снабжен транспортером, который

15 расположен в рабочей зоне между захватами.
