Реферат

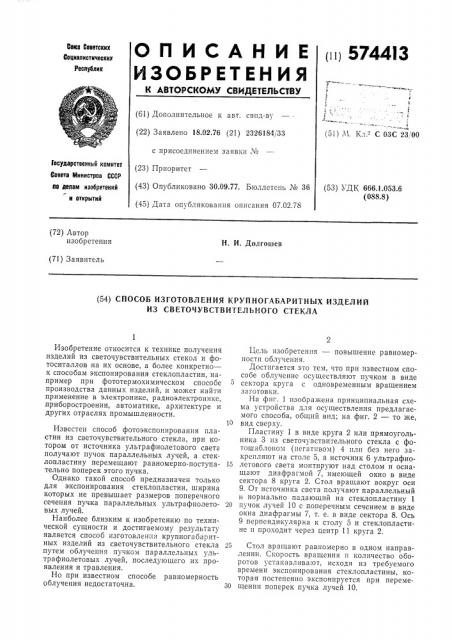

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0Ц 5744I3

Союз Севетскик

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 18.02,76 (21) 2326184/33 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.09.77. Бюллетень № 36 (45) Дата опубликования описания 07.02.78 (51) М. Кл."- С 03С 23, 00

1осударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 666 1.053 6 (088,8) (72) Автор изобретения

H. И. Долгошев (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ КРУПНОГАБАРИТНЫХ ИЗДЕЛИИ

ИЗ СВЕТОЧУВСТВИТЕЛЬНОГО СТЕКЛА

Изобретение относится к технике получения изделий из светочувствительных стекол и фотоситаллов на их основе, а более конкретно— к способам экспонирования стеклопластин, например при фототермохимическом способе производства данных изделий, и может найти применение в электронике, радиоэлектронике, приборостроении, автоматике, архитектуре и других отраслях промышленности.

Известен способ фотоэкспо пирования пластин из светочувствительного стекла, при котором от источника ультрафиолетового света получают пучок параллельных лучей, а стеклопластину перемещают равномерно-поступательно поперек этого пучка.

Однако такой способ предназначен только для экспонирования стеклопластин, ширина которых не превышает размеров поперечного сечения пучка параллельных ультрафиолетовых лучей.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ изготовления крупногабаритных изделий из светочувствительного стекла путем облучения пучком параллельных ультрафиолетовых лучей, последующего их проявления и травления.

Но при известном способе равномерность облучения недостаточна.

Цель изобретения — повышение равномерности облучения.

Достигается это тем, что при известном способе облучение осуществляют пучком в виде сектора круга с одновременным вращением заготовки.

На фиг. 1 изображена принципиальная схема устройства для осуществления предлагаемого способа, общий вид; на фиг. 2 — то же, 10 вид сверху.

Пластину 1 в виде круга 2 или прямоугольника 3 из светочувствительного стекла с фотошаблоном (негатпвом) 4 пли без него закрепляют на столе 5, а источник 6 ультрафио15 летового света монтируют над столом и оснащают диафрагмой 7, имеющей окно в виде сектора 8 круга 2. Стол вращают вокруг оси

9. От источника света получают параллельный и нормально падающий на стеклопластину 1

20 пучок лучей 10 с поперечным сечением в виде окна диафрагмы 7, т. е. в виде сектора 8. Ось

9 перпендикулярна к столу 5 и стеклопластине и проходит через центр 11 круга 2.

25 Стол вращают равномерно в одном направлении. Скорость вращения и количество оборотов устанавливают, исходя из требуемого времени экспонирования стеклопластины, которая постепенно экспонируется при переме30 щении поперек пучка лучей 10.

574413

/

fG- /

8 1

Составитель Г. Буровцева

Техред Н, Рыбкина

Корректоры: Н. Федорова и Jl. Орлова

Редактор Т. Кузьмина

Подписное

Заказ 2545/1 Изд. № 934 Тираж 585

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Так как все точки поверхности стеклопластины, лежащие вдоль ее радиуса, входят в сектор 8 и выходят из него одновременно, а пучок лучей 10 равномерен по своему поперечному сечению, то каждая точка поверхности стеклопластины получает одинаковое количество световой энергии и, следовательно, стеклопластина экспонируется равномерно по всей своей поверхности несмотря на то, что ее размер превышают размеры поперечного сечения пучка лучей, идущего от источника ультрафиолетового света.

Предлагаемый способ изготовления крупногабаритных изделий из светочувствительного стекла, в котором облучение осуществляют пучком в виде сектора с одновременным вращением заготовки, позволяет повысить равномерность облучения изделий.

Формула изобретения

Способ изготовления крупногабаритных изделий из светочувствительного стекла путем облучения заготовок пучком параллельных

10 ультрафиолетовых лучей с последующим их проявлением и травлением, о т л и ч а ю щ и йс я тем, что, с целью повышения равномерности облучения, последнее осуществляют пучком в виде сектора круга с одновременным

15 вращением заготовки.
