Реферат

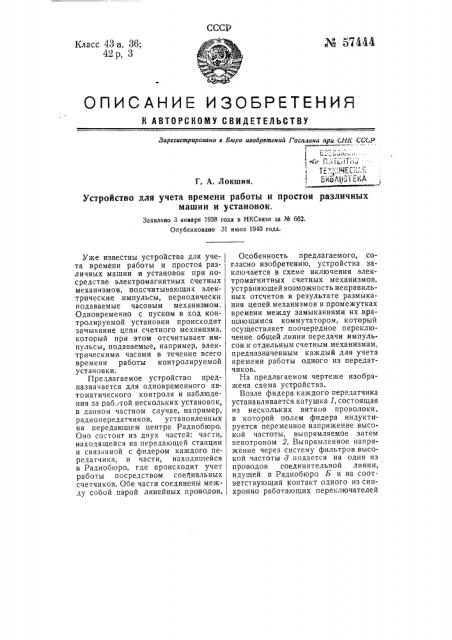

СССР

Х 57444

Класс 43 а, 36;

42р, 3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро ивобрвтеиий Госнвана ири СКК СССР с (..

f i Л г С. П 7 П

T= ., -,",IЧЕ" ..- „.

Г. А. Локшин. Erich/G (ЕЕА

Устройство для учета времени работы и простоя различных маш ин и у ста нов о к.

Заявлено 3 января 1938 года в НКСвязи 3а М 662.

Опубликовано 31 июля 1940 года.

Уже известны устройства для учета времени работы и простой различных машин и установок при посредстве электромагнитных счетных механизмов, подсчитывающих электрические импульсы, периодически подаваемые часовым механизмом.

Одновременно с пуском в ход контролируемой установки происходит замыкание цепи счетного механизма, который при этом отсчитывает импульсы, подаваемые, например, электрическими часами в течение всего времени работы контролируемой установки.

Предлагаемое устройство предназначается для одновременного автоматического контроля и наблюдения за работой нескольких установок, в данном частном случае, например, радиопередатчиков, установленных на передающем центре Радиобюро.

Оно состоит из двух частей: части, находящейся на передающей станции и связанной с фидером каждого передатчика, и части, находящейся в Радиобюро, где происходит учет работы посредством специальных счетчиков. Обе части соединены между собой парой линейных проводов, Особенность предлагаемого, согласно изобретению, устройства заключается в схеме включения электромагнитных счетных механизмов, устраняющей возможность неправильных отсчетов в результате размыкания цепей механизмов в промежутках времени между замыканиями их вращающимся коммутатором, который осуществляет поочередное переключение общей линии передачи импульсов к отдельным счетным механизмам, предназначенным каждый для учета времени работы одного из передатчиков.

На предлагаемом чертеже изображена схема устройства.

Возле фидера каждого передатчика устанавливается катушка I, состоящая из нескольких витков проволоки, в которой полем фидера индуктируется переменное напряжение высокой частоты, выпрямляемое затем кенотроном 2. Выпрямленное напряжение через систему фильтров высокой частоты 8 подается на один из проводов соединительной линии, идущей в Радиобюро Б и на соответствующий контакт одного из синхронно работающих переключателей

4 и б, установленных — один у передающих станций А, а второй — в Радиобюро Б. Переключатели эти могут быть выполнены, например, по типу распределителей телеграфных аппаратов Бодо. Щетки переключателей 4 и б связаны с концами второго провода линии. Совершенно тождественно соединяются остальные передатчики. Таким образом, при вращении щеток переключателя, в Радиобюро будет передаваться постоянное напряжение от каждого передатчика по очереди. Ооа переключателя вращаются синхронно; синхронизм поддерживается какимлибо обычным коррекционным устройством, например, по типу применяемых в телеграфной системе Бодо.

Второй конец проволочной линии непосредственно подведен к катодам ряда электронных ламп б, сетки которых присоединены к соответствующим контактам переключателя б.

Таким образом, при синхронном вращении щеток переключателей выпрямленное напряжение от одного и того же передатчика будет постоянно попадать на сетку одной и той же лампы. При этом на сетке соответствующей лампы получается отрицательный потенциал, запирающий, последнюю.

Соединение каждого передатчика с соответствующей ему лампой происходит один раз за каждый оборот щеток переключателя лишь в тот момент, когда щетка касается данного контакта. В течение остальной части оборота сетка данной лампы изолирована от линии.

Так как импульсы, подаваемые часовым механизмом, могут совпасть с периодом, когда цепь линии разомкнута, то для сохранения анодной цепи лампы запертой в цепь сетки каждой из ламп включены емкость 8 и сопротивление 7. Величины их подобраны таким образом, что напряжение на сетке лампы, получающееся при разряде конденсатора на сопротивление, является достаточным для поддержания лампы в запертом состоянии до тех пор, пока щетка вновь не коснется контакта лампы и не зарядит конденсатор 8, В анодную цепь лампы включена обмотка телефонного реле 9. Пока лампа заперта,. контакт 21 замкнут. Этот контакт замыкает цепь соответствующего счетчика 10, включенного последовательно с источником тока 25 и специальным импульсатором 24, подающим импульсы тока в обмотку этого счетчика каждую секунду и играющего роль первичных электрических часов.

Если передатчик почему-либо выключится, то высокая частота в фидере будет отсутствовать. Таким образом, щетка распределителя, попадая на контакт, присоединенный к этому передатчику, не будет заряжать конденсатора. Конденсатор, разрядившись, приведет сетку данной лампы к нулевому потенциалу. Лампа при этом откроется, реле 9 сработает и замкнет контакты 22 и 28. Первый контакт замкнет цепь источника тока 25 на счетчик 11, учитывающий время остановок передатчика, а контакт 28 замкнет цепь лампочки 12, сигнал изирующей, что волны передатчика нет в эфире.

Кроме учета времени работы передатчика посредством счетчика устройство дает еще запись времени работы на ленту. Для этого может быть использована обыкновенная перфораторная лента, например, по типу применяемой для буквопечатающих комплектов Крида, протягиваемая часовым механизмом с определенной скоростью.

Одновременно с работой счетчика 10 контактом 21 замыкается цепь электромагнита 18, который притягивает якорь и прижимает к движущейся ленте карандаш. При этом на ленте вычерчивается диаграмма работы передатчика.

Предмет изобретения.

Устройство для учета времени работы и простоя различных машин и установок, например, радиопередатчиков, при помощи элекромагнитных счетных - механизмов, подсчитывающих импульсы, подаваемые электрическими часами при замыкании сигнальной цепи одновременно с пуском контролируемой установки, в котором для учета времени работы нескольких установок применены два синхронно работающих переключателя, поочередно подключающие каждое из передающих реле к соответствующему механизму, оиличаюи4ееся тем, что, с целью предотвращения раз мыкания цепи счетных механизмов в промежутках между моментами включения их цепей вращающимися переключателями, применено промежуточное реле с задержкой выключения, например, в виде электронной лампы с включенными параллельно в цепь сетки емкостью и активным сопротивлением.
